Retrait Du Couvercle Supérieur Du Boîtier De Relais Et De Porte-Fusibles - Mazda C960 V7 620 Guide D'installation

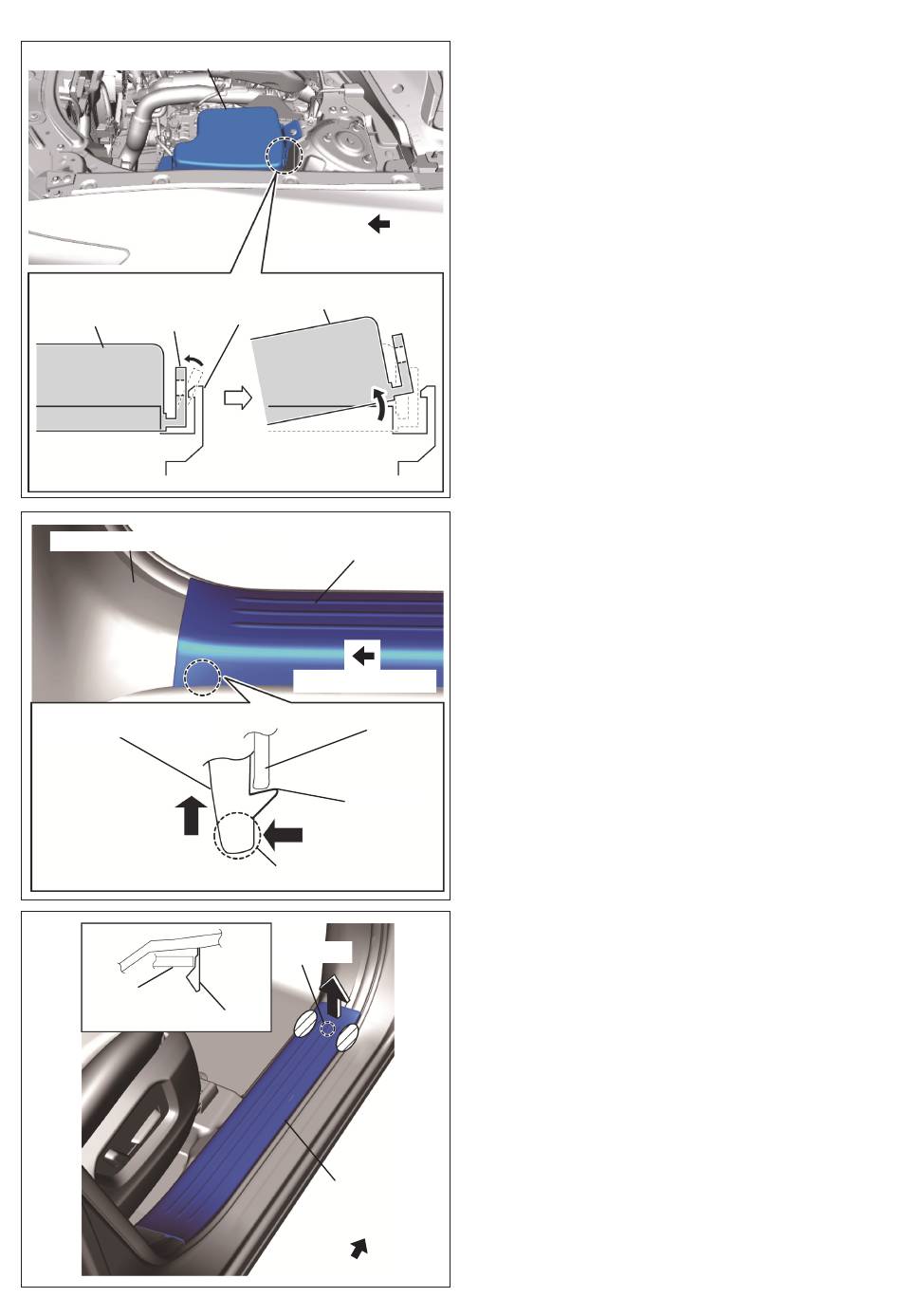

Couvercle supérieur du boîtier de relais et de porte-fusibles
Couvercle supérieur
du boîtier de relais et
de porte-fusibles
Crochet
(1)
Couvercle central du
boîtier de relais et
de porte-fusibles
Garniture latérale avant
Plaque d'usure avant
(2)
Garniture
latérale avant
Languette
Avant du véhicule
Couvercle supérieur du boîtier de
relais et de porte-fusibles
Languette
(2)
Couvercle central du
boîtier de relais et de
porte-fusibles
Plaque d'usure avant
Avant du véhicule
Garniture latérale avant
Languette
(1)
Zone A
Languette
Garniture
latérale avant
Avant du véhicule
[5] Retrait du couvercle supérieur du boîtier
de relais et de porte-fusibles
1. Tout en poussant le crochet du couvercle supérieur
du boîtier de relais et de porte-fusibles dans le sens
indiqué par la flèche (1) sur la figure, soulever le du
couvercle supérieur du boîtier de relais et de
porte-fusibles dans le sens indiqué par la flèche (2),
afin de détacher son crochet de la languette
médiane du couvercle supérieur du boîtier de relais
et de porte-fusibles.
2. Retirer le couvercle supérieur du boîtier de relais et
de porte-fusibles.
Retrait de la plaque d'usure avant du côté passager
1. Maintenir la zone A indiquée sur la figure, ouvrir la
plaque d'usure avant dans le sens indiqué sur la
figure par la flèche (1), la déplacer dans le sens
indiqué sur la figure par la flèche (2), puis détacher
la languette A de la plaque d'usure avant de la
garniture latérale avant.
2. Maintenir la zone en surbrillance sur la figure,
déplacer la plaque d'usure avant dans le sens
indiqué sur la figure par la flèche, puis détacher la
languette de la plaque d'usure avant de la garniture
latérale avant.
9
