L'analyseur est composé d'une seule carte de circuit imprimé d'imprimante
double face (145 mm x 81 mm) contenant tous les composants, les commandes
et un écran LCD 2x16 avec rétro-éclairage; le tout à l'intérieur d'une
enceinte qui permet une utilisation en main. Le boîtier contient une
batterie AAA à 8 cellules permettant une utilisation pratique sur le
terrain.
La conception de l'analyseur est basée sur un générateur de signaux DDS,
un microcontrôleur PSoC et un réflectomètre pour les mesures d'impédance.
Les fonctionnalités et la flexibilité du microcontrôleur PSoC permettent
une conception matérielle simple. La conception fournit une interface USB
pour permettre les mises à jour FW et le téléchargement des mesures en
temps réel sur le PC. L'environnement de développement est l'outil gratuit
PSoC Designer et le code a été programmé en langage 'C' permettant le long
de la capacité de mise à jour USB la personnalisation facile du code sans
avoir besoin d'acquérir aucun outil.

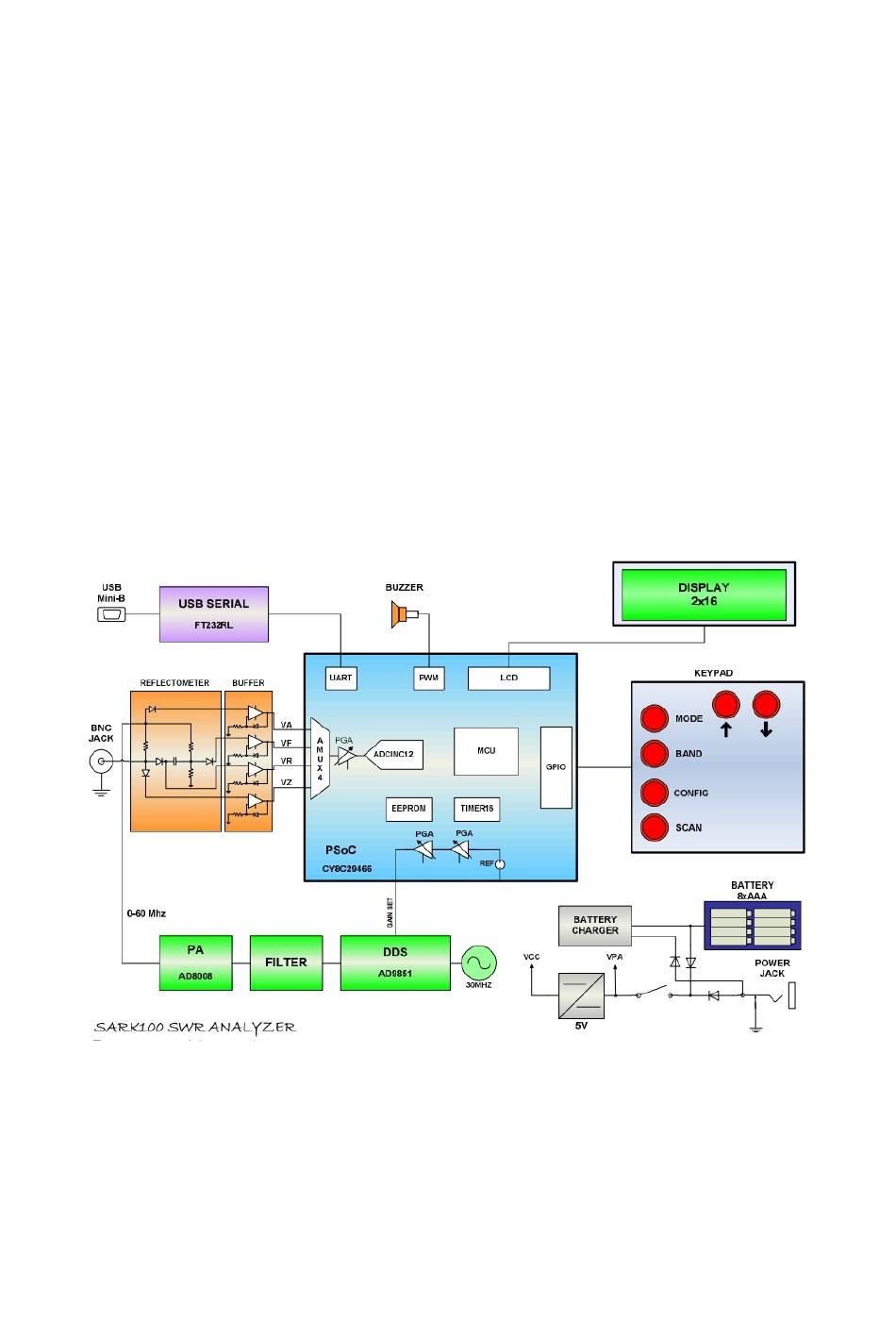

La figure ci-dessous illustre le schéma de principe de l'analyseur:
Figure 1, schéma fonctionnel
Le DDS, le filtre et l'amplificateur de puissance forment un générateur
de signal sinusoïdal dont la fréquence et l'amplitude sont contrôlées par
le microcontrôleur PSoC. Le contrôle d'amplitude permet de compenser
l'effet de coupure du convertisseur numérique-analogique dans le DDS. Le
signal du générateur de signal est délivré à l'antenne via un
réflectomètre constitué d'un pont SWR absorbant utilisant des détecteurs
