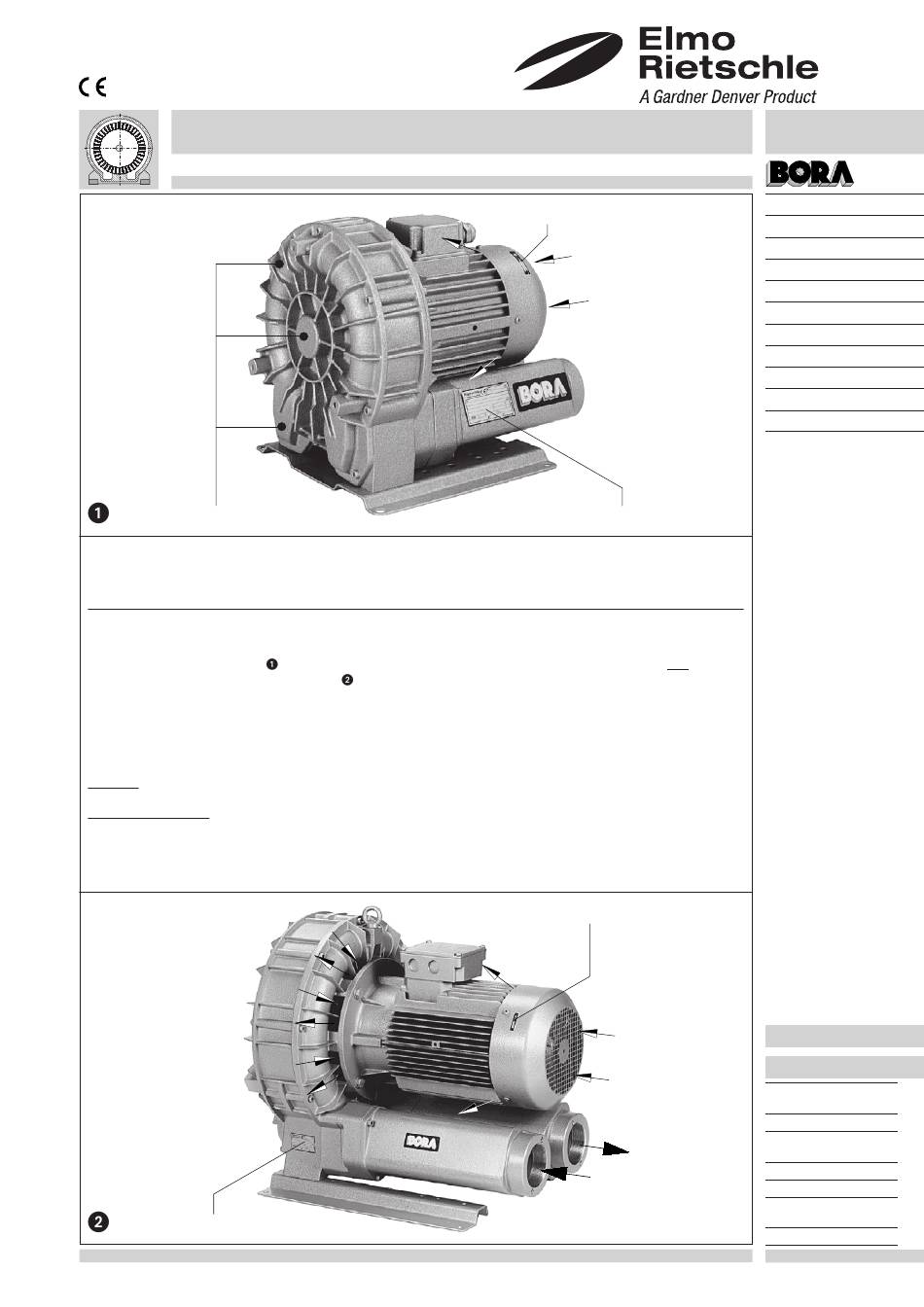

Betriebsanleitung
Seitenkanal-Vakuumpumpen / Seitenkanal-Verdichter
Q
Ausführungen
Diese Betriebsanleitung gilt für folgende Seitenkanal-Vakuumpumpen und Seitenkanal-Verdichter: SAH
Die Abhängigkeit des Volumenstromes vom Unter- bzw. Überdruck zeigen die Datenblätter D 556/ 1, D 556/ 2 und
D 556/ 3 bzw. D 656/ 1, D 656/ 2 und D 656/ 3.
Beschreibung
Die nach dem dynamischen Prinzip verdichtenden Typen SAH arbeiten mit berührungsfrei rotierendem Laufrad. Sie
haben einen integrierten Motor, auf dessen Wellenende ein zweistufiges Laufrad „fliegend" angeordnet ist. Bei den
Größen bis SAH / 4,8 kW (Bild
gehäuse. Die Größen ab SAH / 5,5 kW (Bild
gehäuse.
Ein- und Auslass-Seite sind mit je einem eingebauten Absorptions-Schalldämpfer ausgerüstet. Die Schalldämpfereinsätze
sind am Eintritt mit einer Siebscheibe bestückt, welche grobe Schmutzpartikel (größer als 5 mm) abhält. Ein- und Austritt
haben ein Anschluss-Innengewinde nach DIN ISO 228 (Gas-Zollgewinde).
Varianten der SAH haben saugseitig eine Magnetschaltung und druckseitig verschiedene Anschlussflansche.
Außer Welle, Motoranker und -stator sind die Hauptbauteile aus einer Leichtmetall-Gusslegierung hergestellt.
Zubehör: Bei Bedarf Saug- oder Druck-Begrenzungsventil, Rückschlagventil, Ansaugfilter, Motorschutzschalter, Saug/
Druck-Wechselschaltung.
Sonderausführungen: PTFE-Innenbeschichtung für leicht aggressive Medien, gasdichte Ausführung.
