INSTALLATION
Ligne de jonction
A
B
2.6

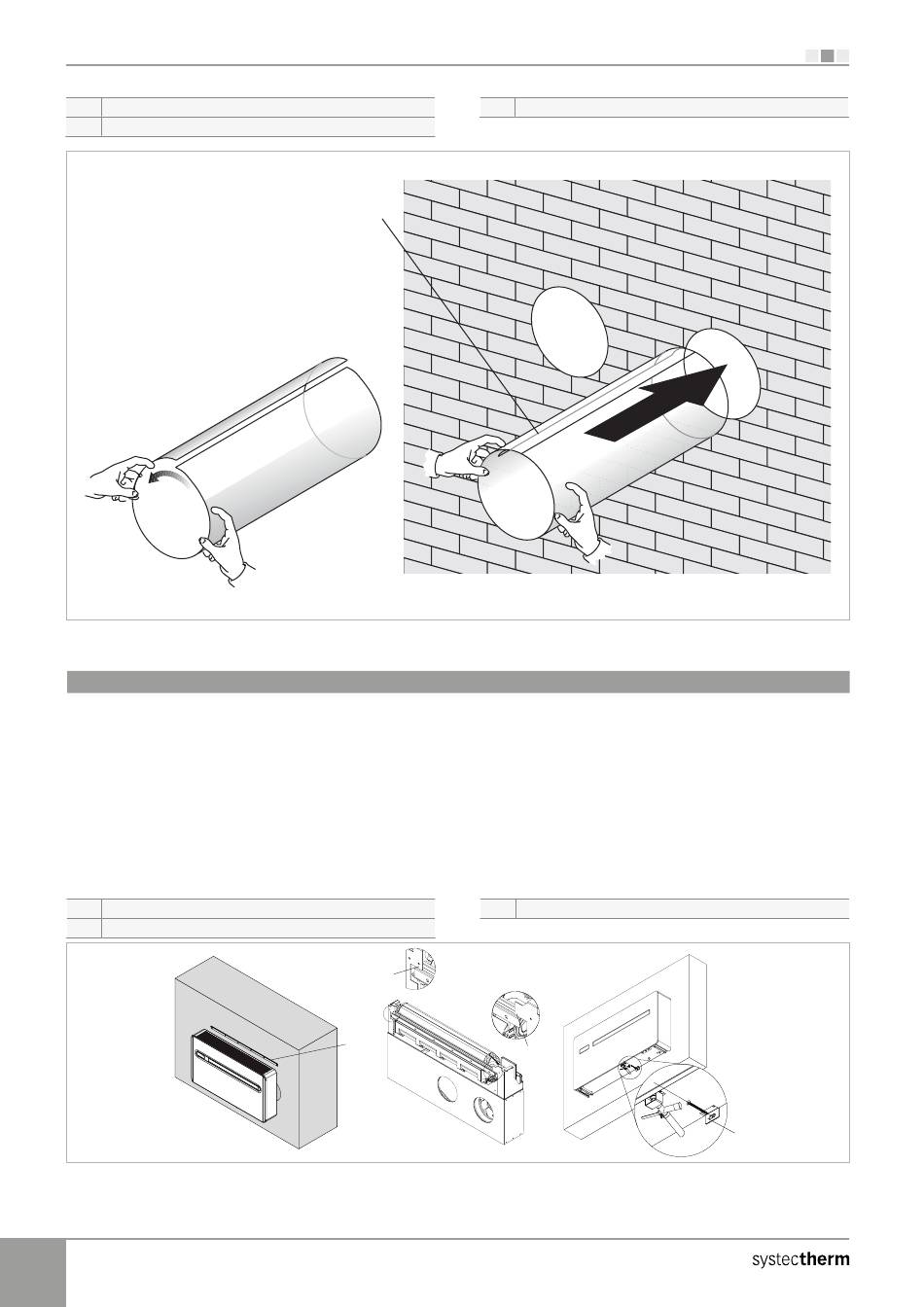

Introduction de l'appareil sur l'étrier
Après avoir contrôlé que l'étrier de fixation est bien ancré
au mur et que les prédispositions pour le raccordement
électrique et pour l'évacuation de la condensation ont été
faites, si nécessaire, on peut accrocher le climatiseur. Le
soulever en le prenant par les côtés de la base inférieure
jusqu'à encastrer l'étrier dans les points prévus sur
l'appareil. Pour faciliter l'opération d'accrochage, incliner
légèrement l'appareil vers soi.
Les opérations de raccordement électrique direct (en
débranchant le câble d'alimentation avec la fiche) et de
fixation de l'évacuation de la condensation doivent être
1
Étrier de fixation
Points d'encastrement de l'étrier de fixation
2
12
C
A
effectuées avec l'appareil éloigné du mur au moyen d'une
cale en bois ou d'un autre objet semblable.
À la fin du travail, vérifier soigneusement qu'il n'y ait pas
de fissures derrière le dossier de l'appareil, surtout dans
la zone des conduits d'entrée et de sortie de l'air. Pour
augmenter la sécurité de l'installation, il est possible de
fixer la machine au mur à l'aide d'un étrier
anti-levage prévu à cet effet dans la partie inférieure de la
machine. La position pour le perçage est indiquée dans le
gabarit d'installation.
3
Étrier anti-levage
2
1
2
U
I
S
3
