6 Additif Bogart SE
cope etc.
(13) Video IN (CVBS)
Vous pouvez utiliser cette entrée pour raccorder
votre lecteur VHS ou Video8.
(14) Video OUT (CVBS)
Vous pouvez brancher un magnétoscope VHS ou
Video 8 sur cette sortie.
(15) S-Video IN (YC)
Vous pouvez utiliser cette entrée pour brancher
votre caméscope Hi8, S-VHS ou mini DV.
La qualité d'image est meilleure qu'en CVBS.
(16) S-Video OUT (YC)
Vous pouvez brancher votre magnétoscope (Hi8,
S-VHS ou mini DV) sur cette sortie. Si votre ma-
gnétoscope supporte un signal YC, vous devrez
modifier en conséquence le paramétrage dans
Réglages Système avec le bouton : Sortie Vidéo et
valider S-vidéo.
Le mode YC est supérieur au mode composite.

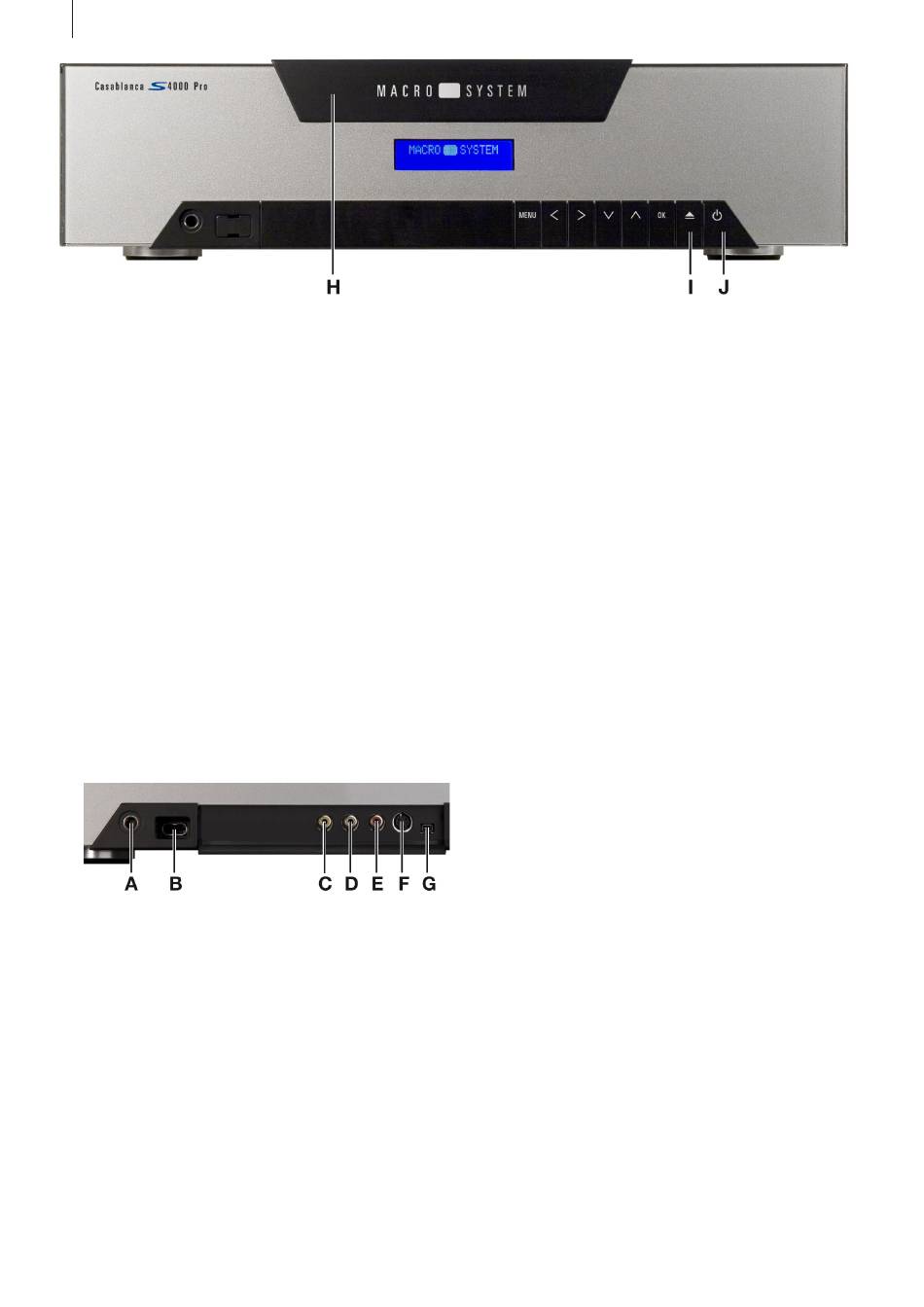

Il existe d'autres branchements à l'avant de l'appa-
reil :
(A) Prise casque
Prise 6,35 mm pour connecter des écouteurs
(B) USB
Voir (4)
(C) Video In (CVBS)
Voir (13)
(D+E) Audio IN
Voir (11)
(F) S-Video IN (YC)
Voir (15)
(G) DV (IN/OUT)
Voir (3) Les images en HDV transitent par le même
cordon qu'en DV. Une entrée/sortie est disponible
sous la petite trappe en façade. Une autre entrée/
sortie 6 broches est disponible sur le panneau ar-
rière de l'appareil à proximité des prises USB (voir
schéma). En acquisition HDV, les images arrivent
saccadées. Ce ne sera pas le cas en lecture, bien
évidemment.
(H) Graveur de CD/DVD
Cette trappe dissimule le lecteur optique.
Appuyer sur le bouton d'éjection (I) pour ouvrir le
lecteur et insérer un CD/DVD.
(I) Bouton d'éjection du lecteur optique
Ce bouton permet d'ouvrir la trappe du lecteur et
de la refermer lorsqu'on appuie à nouveau.
(J) Bouton Arrêt/Marche
Ce bouton permet de mettre en marche ou d'arrê-
ter l'appareil.
Note : votre appareil contient d'autres boutons et
branchements qui ne sont actuellement pas vali-
des.
