Note : le diagramme des éléments précédents est légèrement différent sur le
MAXinBOX 8 v3, bien que totalement analogue.
À continuation, description des éléments principaux du dispositif:
Bouton poussoir de Prog/Test: un appui court sur ce bouton situe le
dispositif en mode de programmation. La Led associée s'allume en rouge.
Note : Si ce bouton est maintenu appuyé lors de l'alimentation du bus, le
dispositif entrera en mode sûr. La LED se met à clignoter en rouge toutes les
0,5 secondes.
Sorties: ports de sortie pour l'insertion des câbles dénudés des systèmes
contrôlés par l'actionneur.(voir section 2.2). Assurez la connexion au moyen
des vis incluses dans la plaque.
Pour plus d'informations sur les caractéristiques techniques du dispositif, ainsi que sur
les instructions de sécurité et sur son installation, veuillez consulter le document
technique inclu dans l'emballage original du dispositif, également disponible sur la
page web.
www.zennio.fr.
https://www.zennio.fr
5
3
4

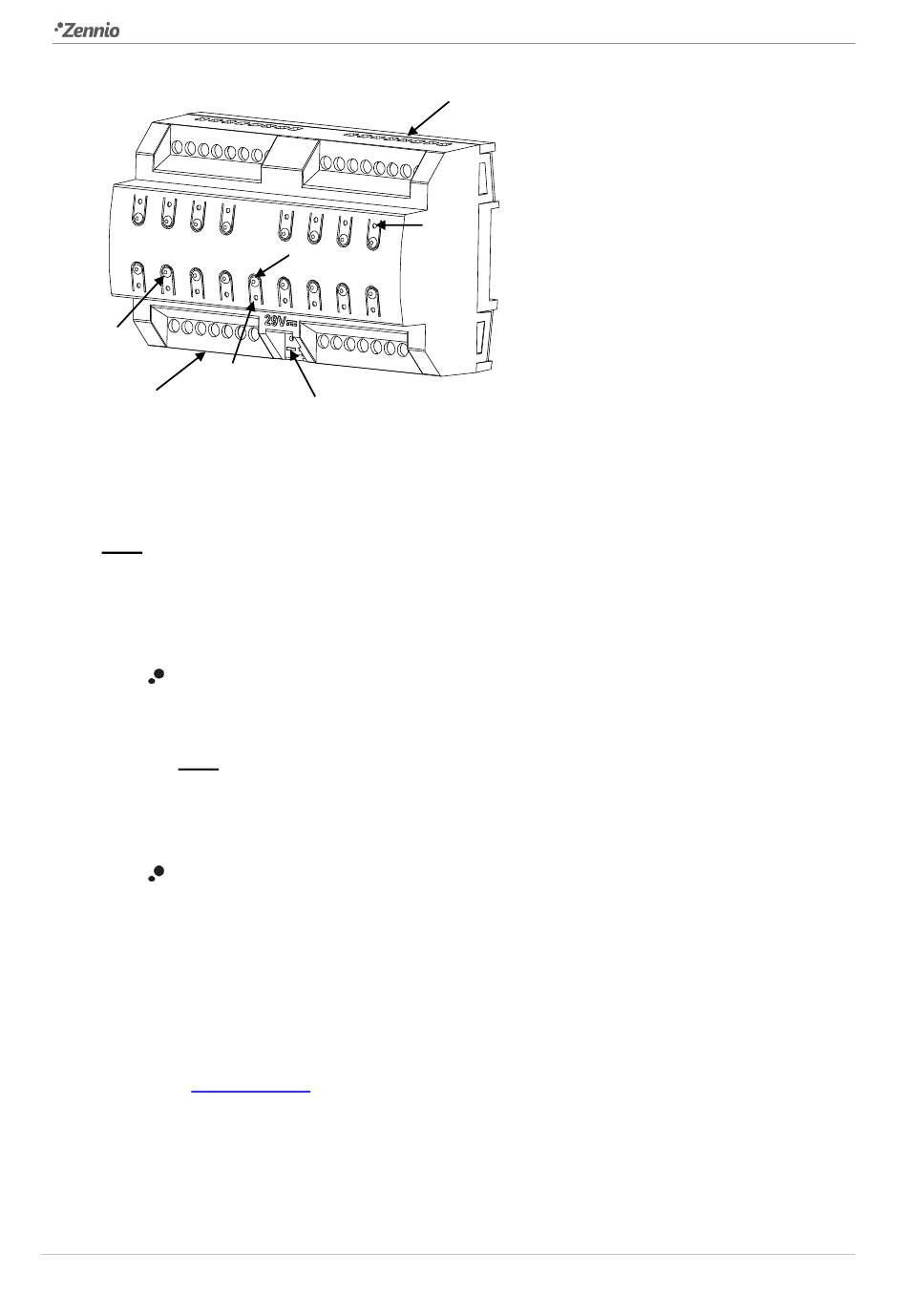

Figure 2. Diagramme des éléments du MAXinBOX 16 v3.
MAXinBOX 24 v2 / MAXinBOX 16 v3 / MAXinBOX 8 v3
1
1.
Sorties supérieures.
2.
Sorties inférieures.
3.
LED de Prog./Test.
7
4.
Connecteur de bus KNX.
5.
Bouton poussoir de Prog./Test.
6.
Bouton de contrôle manuel de sortie.
7.
LED d'état de la sortie.
Support technique:
https://support.zennio.com
