Ventilateurs de refroidissement
007-4327-002FRA
7. Rebranchez les câbles d'alimentation à la carte mère et aux dispositifs internes.
8. Rebranchez le cordon d'alimentation à son connecteur situé derrière le châssis de
l'unité de base.
Deux ventilateurs internes assurent une ventilation correcte pour refroidir les
composants du système dans l'unité de base. Un ventilateur est monté dans un logement
sur le devant du châssis de l'unité de base. L'autre ventilateur est fixé à l'arrière du
châssis de l'unité de base ; il est muni d'un tuyau de ventilation qui achemine l'air sur les
processeurs du système.
Attention : Sur chaque ventilateur, des flèches indiquent la direction du flux d'air et le
sens de rotation. Les deux ventilateurs doivent être installés avec la flèche du flux de l'air
dirigée vers l'intérieur du châssis.

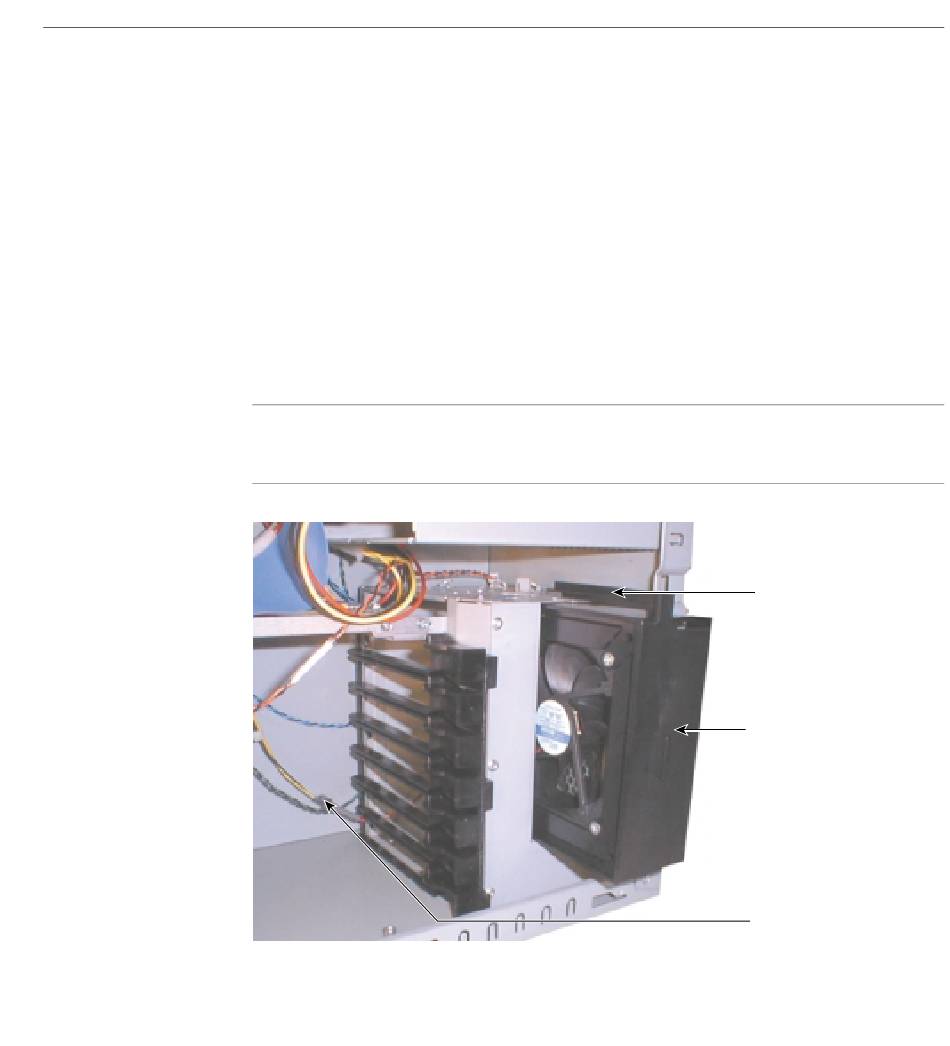

Figure 9-12
Groupe du ventilateur avant
Ventilateurs de refroidissement
Levier du ventilateur
Groupe du ventilateur
Connecteur du câble
du ventilateur
99
