2 : Installation de composants par l'utilisateur
Démontage de la plaque du panneau des E/S
48
Les instructions qui suivent décrivent le démontage de la plaque du panneau des E/S :
1.
Retirer la carte mère (voir « Remplacement de la carte mère » page 42).
2. Le système doit être posé sur son côté droit.
3. Localiser les trois tenons en bas de la plaque du panneau des E/S, comme le montre
la Figure 2-26.
4. Pour démonter la plaque du panneau des E/S, faire sortir un tenon à la fois de son
encoche.
5. Une fois que les trois tenons sont sortis de leur encoche, la plaque du panneau des
E/S glisse en dehors de son logement et peut être ôtée du châssis.

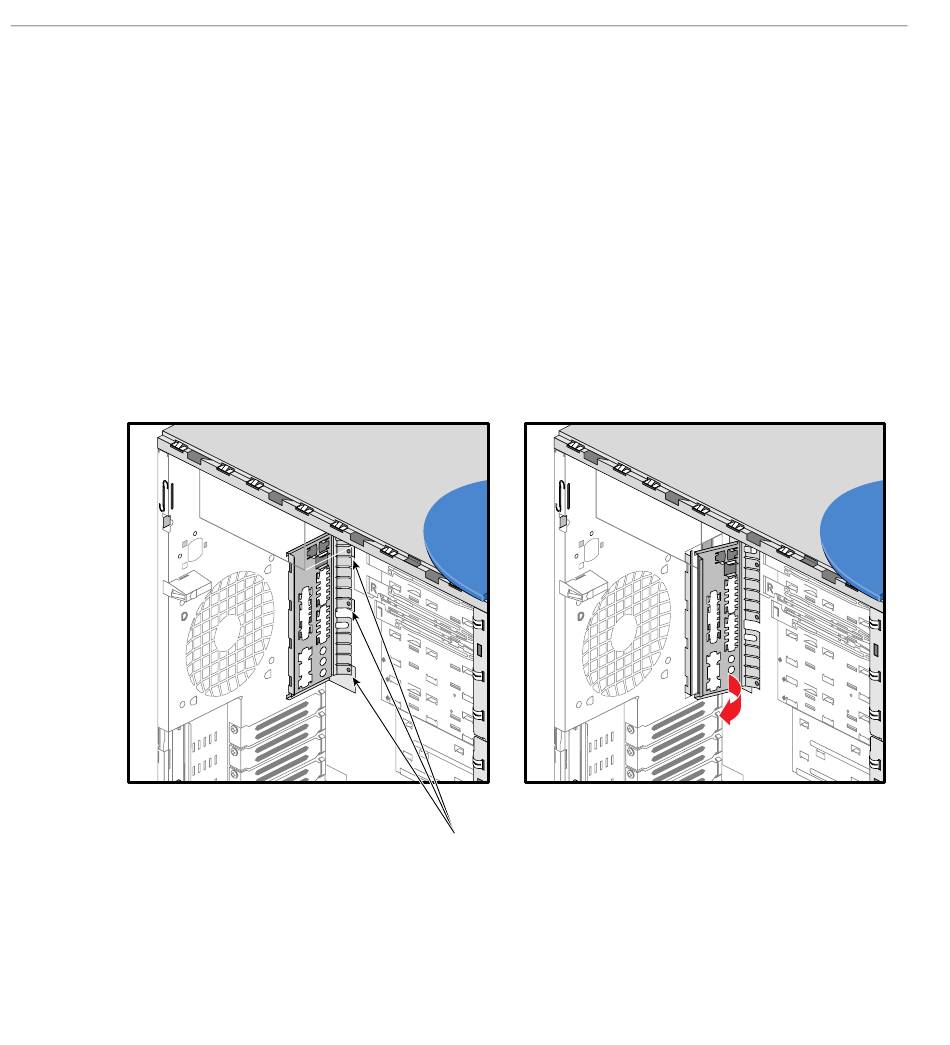

Figure 2-26
Démontage de la plaque du panneau des E/S
Tenons
