Nettoyage de l'axe Z pour la première série de machines:
L'entretien de l'axe Z sur les premières générations de charly4U (pas de
trappes d'accès) nécessite une opération plus technique qui doit être entreprise
par des personnes qualifiées.
Il nécessitera de faire une géométrie de la broche, après le remontage de celle-ci.

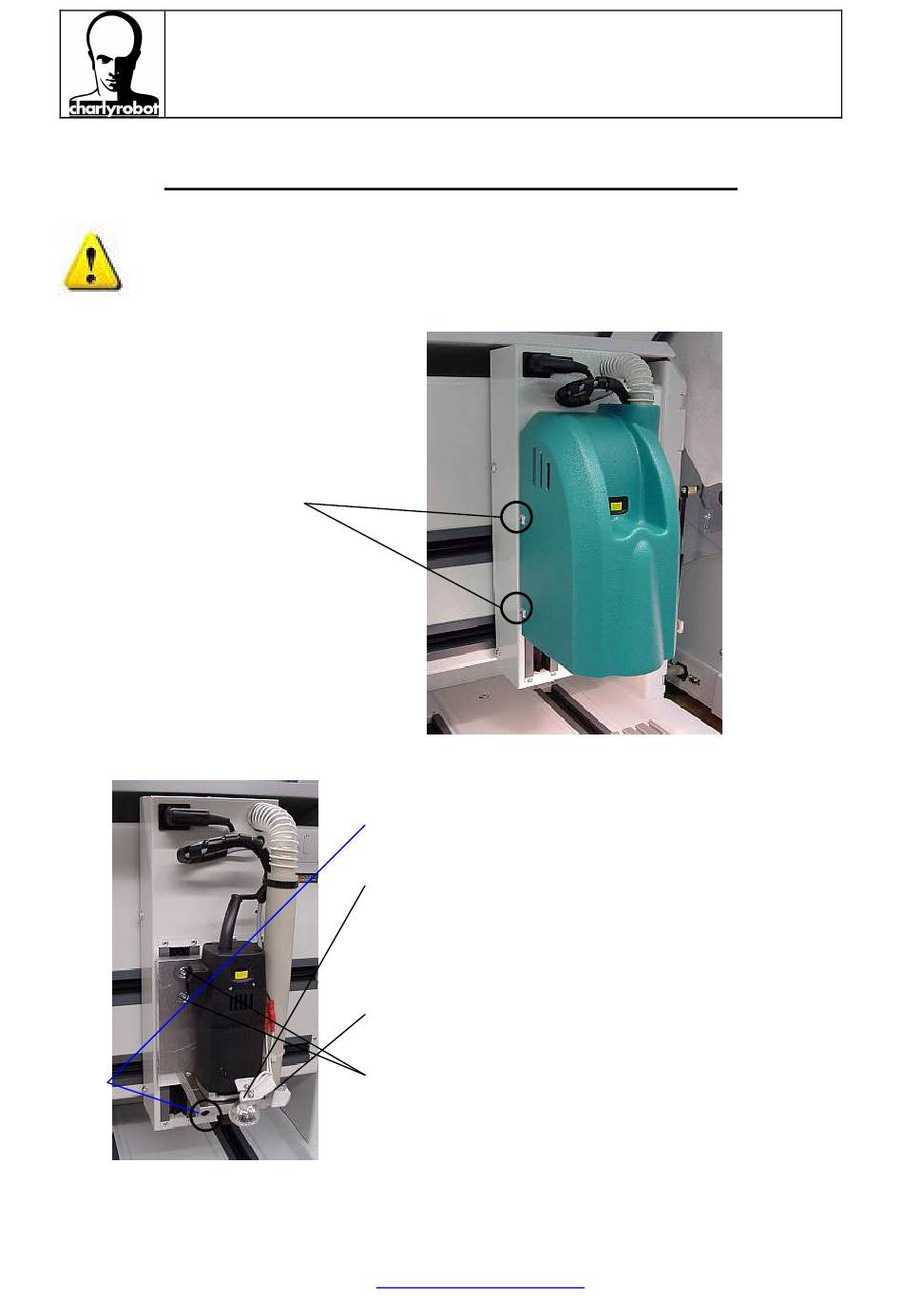

Dévisser les 4 vis de fixation à
l'aide de la clef BTR n°5 ( 2
de chaque coté) afin de
déposer le carter de la broche.
CHARLYROBOT – B.P. 22 – 74350 CERNEX (04.50.32.80.00 2 04.50.44.00.41
Notice de nettoyage pour
Charly4U et Charly2U
1. Desserrer la vis BTR n°5 de maintien située sur le
support de la broche.
2. Déposer la broche sur le carter supérieur de la
machine comme le représente la photo suivante.
3. Débrancher l'ampoule de son support en tirant
légèrement dessus pour ne pas la détériorer.
4. Dévisser la vis BTR n°5 pour déposer le support de
la lampe.
5. Dévisser les 4 vis avec la clef BTR n°5 de l'équerre
support de fixation de la broche.
6. Déposer l'équerre/support de broche en sortant le
tube PVC supérieur d'aspiration du tube inférieur.
