Sommaire des Matières pour OTT ITC

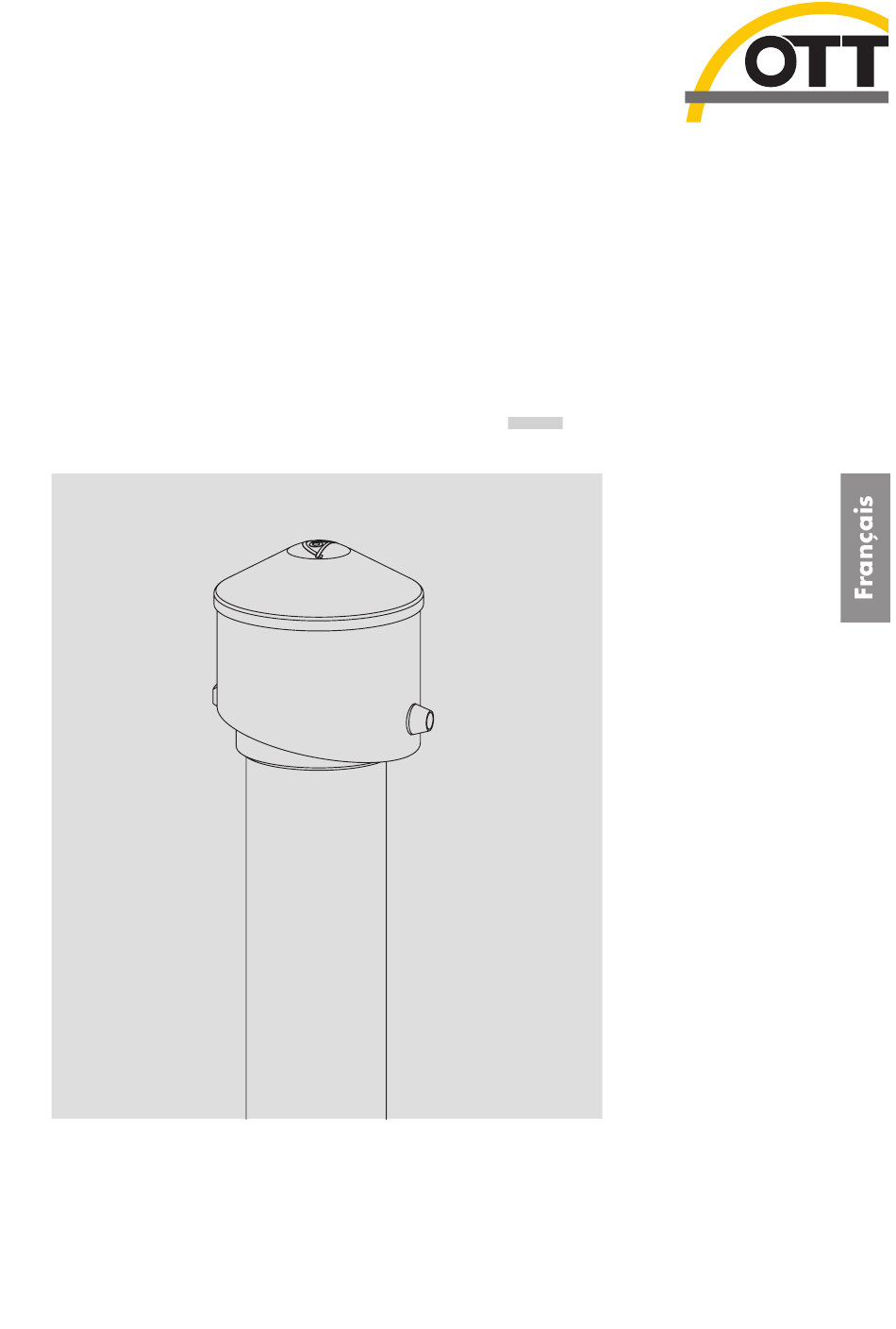

- Page 1 Manuel d'utilisation Tête de puits intelligente ITC...
- Page 2 Sous réserve de modifications techniques!
-
Page 3: Table Des Matières
3 Introduction 4 Fixer et utiliser l’ITC 4.1 Fixez l’ITC sur des puits de diamètre 2", 3" ou 4" 4.2 Fixez l’ITC sur des puits de diamètre 4,5", 5" ou 6" 4.3 Retrait et mise en place du module électronique 4.4 Mise en place de la carte SIM... -
Page 4: Étendue De La Fourniture
Support d’installation pour puits pour installer l’enregistreur angulaire Thalimèdes 55.430.050.3.2 Adaptateur pour monter l’ITC sur des puits d’un diamètre de 4,5", 5" et 6" – Adaptateur de Ø 4" vers Ø 4,5" 55.530.478.3.1 – Adaptateur de Ø 4" vers Ø 5"... -
Page 5: Introduction
3 Introduction La tête de puits intelligent OTT ITC a été spécialement conçue pour équiper l’enre- gistreur pour eaux souterraines Orpheus Mini et l’enregistreur angulaire Thalimè- des de OTT avec transmission des données par GMS/SMS. Grâce à la forme compacte de la version universelle de l’ITC, il est possible de l’installer sur des puits de diamètre 2", 3"... -
Page 6: Fixer Et Utiliser L'itc
4 Fixer et utiliser l’ITC 4.1 Fixez l’ITC sur des puits de diamètre 2", 3" ou 4" Un filet extérieur n’est pas obligatoire pour la fixation de l’ITC sur des puits de diamètre 2", 3" ou 4". Fig. 2: Montage de l’ITC sur des puits de 2"-, 3"- et 4"... - Page 7 Mettre en place l’ITC sur le puits (voir fig. 2). Visser la tige filetée dans le trou en veillant à ce que l’ITC ne soit pas de travers sur le puits et que la tige filetée soit bien en place.
-
Page 8: Fixez L'itc Sur Des Puits De Diamètre 4,5", 5" Ou 6
Placez l’ITC sur la partie de l’adaptateur avec un diamètre de 4". Vissez la tige filetée dans le trou en veillant à ce que l’ITC ne soit pas de tra- vers sur l’adaptateur et que la tige filetée soit bien en place (cf chap. 4.1). -
Page 9: Mise En Place De La Carte Sim
4.4 Mise en place de la carte SIM Pour mettre en place la carte SIM: Ouvrir l’ITC avec la clé à 5 pans (accessoires) et relever la partie supérieure de l’ITC. Retirer le module électronique comme décrit au chapitre 4.3. Le compartiment de carte SIM se trouve du côté... -
Page 10: Installer Un Enregistreur De Données
Thalimèdes peut être uniquement utilisé en association à la version spéciale de l’ITC. Un câble d’une longueur de 1,5 m est fixé en usine sur l’embase du module électronique. Ce câble sert à raccorder le Thalimèdes. Sa partie inférieure est dénudée sur env. - Page 11 Ouvrir l’ITC avec la clé à 5 pans (accessoires) et relever la partie supérieure de l’ITC (voir fig. 4). Faire passer le câble ITC prêt à être raccordé de l’ITC par le passe-câble sup- plémentaire de Thalimèdes jusqu’à ce que les fils puissent être branchés sur le bornier.
-
Page 12: Installation Du Codeur Angulaire Thalimèdes
5.3 Installation du codeur angulaire Thalimedes Un support d’installation pour puits (accessoires Thalimèdes) est nécessaire pour installer le Thalimèdes dans le puits. Assembler le support d’installation pour puits et l’unité de codage comme indi- qué dans la fig. 9; monter la bague de retenue uniquement comme indiqué! Les vis cylindriques à... - Page 13 Régler les paramètres de fonctionnement de Thalimèdes comme décrit dans le chapitre 5.3 du manuel d’utilisation «Codeur angulaire avec enregistreur Thalimèdes». Suspendre Thalimèdes dans le puits (voir fig. 10). Placer le câble ITC dans le puits. Refermer l’ITC. Fig. 10: Support d’installatin pour puits monté avec Thalimèdes dans un tube de forage.
-
Page 14: Utiliser Le Codeur Angulaire Thalimèdes Avec L'itc
Pour de plus amples informations sur la configuration des paramètres du Thalimè- des, reportez-vous au chapitre 5.3 du manuel d’utilisation du Thalimèdes. Exemple Avec les paramètres indiqués sur la figure xx, l'ITC est actif tous les jours à 08:00 et à 17:30 pendant 30 minutes. - Page 15 Dans ce cas, aucun autre relais n'est nécessaire (aucun branchement avec modem). L’ITC intègre déjà une unité électronique grâce à laquelle le Thalimè- des transmet le signal DTR de l’interface RS-232 (câble ITC) afin d’activer et de désactiver l’ITC). Le modem GSM intégré de l’ITC est déjà initialisé pour fonctionner avec un Thalimèdes.
-
Page 16: Raccordement De L'itc À L'alimentation Électrique
6 Raccordement de l’ITC à l’alimentation électrique L’ITC peut être alimenté soit par une pile au lithium à usage unique soit par une unité d’alimentation solaire standard. La mise en service de l’ITC a lieu lors du raccordement de l’alimentation électrique. -
Page 17: Raccordement De L'alimentation Électrique Externe
La gestion des alarmes du logiciel de paramétrage Orpheus Mini permet dans ce cas de définir une limite de 3,4 V pour le canal «0005/U Bat ITC». Dans le cas d’un dépassement inférieur de cette limite, un message est automatiquement envoyé... -
Page 18: Caractéristiques Techniques
Fonctionnalité GPRS en cours de préparation Enregistreurs pris en charge OTT Orpheus Mini, OTT Thalimedes Interfaces Infrarouge (IrDA) ou RS-232 Alimentation électrique interne Pile au lithium à usage unique Type D-UM1 (mono) (3,6 V/13 Ah) Durée de vie >... -
Page 19: Annexe A: Certificat De Conformité
Annexe A: certificat de conformité... - Page 20 OTT MESSTECHNIK GmbH & Co. KG Ludwigstrasse 16 ⋅ 87437 Kempten Allemagne Tél. +49 (0)8 31 56 17- 0 Telefax +49 (0)8 31 56 17- 2 09 Numéro du document info@ott-hydrometry.com 55.530.010.B.F 03–0406 www.ott-hydrometry.com...
