Installer le Contrôleur SLC à boucle quadruple ALCN-4792MISO ou
ALCN-960MISO
Mise en garde : Pour éviter d'endommager les cartes, toujours les tenir par les coins.
1. Fixer la nouvelle carte avec les vis ou attaches incluses, comme le montre la figure 2.
2. Brancher tous les circuits d'entrée et câbles de communication à la nouvelle carte. Suivre les instructions
dans le document LT-6032MP inclus.
3. Pour terminer, brancher le câble d'alimentation à la nouvelle carte.
MODULE DE LIAISON
MUNICIPALE
(VOIR REMARQUE 2)
VIS no 6-32
x 1-1/4 po
MODULE DE
COMPOSITION
UDACT-300A
(VOIR REMARQUE 2)
ALCN-4792MISO ET
AUTRES MODULES
(VOIR REMARQUE 3)

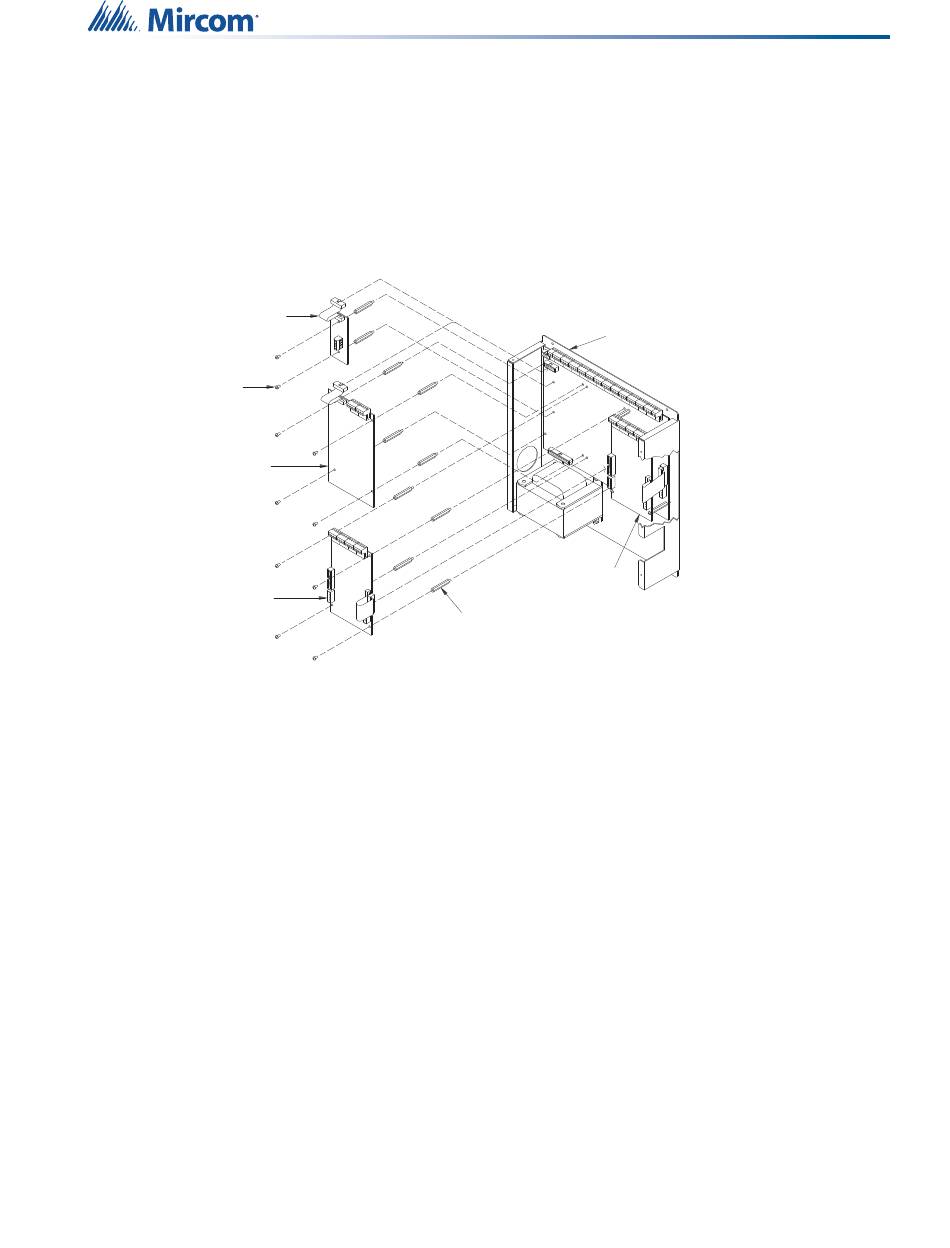

Figure 2
Remarques:1) Plaque avant non illustrée.
2) Position réservée pour le module de liaison municipale ou module de composition (si utilisés).
3) Autres modules possibles : module de contrôle réseau FNC-2000, module de détection
conventionelle DM-1008A , module de sortie NAC SGM-1004S, module de relais RM-1008A.
LT-6918FR Rév 0 Guide de mise à niveau du FX-2000
CALE HEX M/F no 6-32 X 1-1/2 po
Emplacements d'installation du ALCN-4792MISO
EXAMPLE DE BÂTI PRINCIPAL
(VOIR REMARQUE 1)
ALCN-4792MISO ET
AUTRES MODULES
(VOIR REMARQUE 3)
