PERGO VETRO INTEGRALE
Notice de montage
Avertissement : lorsque la vis excentrique est
vissé, le chevron ne doit en aucun cas être
déplacé sur le côté sous risque d'endommager
le point de fixation !
•
8. Serrer les vis dans la gouttière (fig. 3.07.3).
Pour les deux types :
•
Orienter correctement la panne. Pour cela,
mesurer la diagonale du toit et visser la
panne sur l'échafaudage jusqu'à ce que
les diagonales correspondent parfaitement,
et contrôler l'horizontalité à l'aide du niveau
à bulle (fig. 3.07.5).
•
Prépercer à 4 mm le profilé de support
dans le profilé mural à l'aide de 2 vis de
4,2 x 13 mm chacune à 10 cm de l'embout
(fig. 3.03.1).
3.08 Monter les montants sur les fondations
•
À l'aide des trous de vis désormais en position
au pied du montant, les trous de perçage sur
les fondations peuvent être marqués.
•
La hauteur précise du pied du montant
au-dessus de la fondation peut être mesurée.
•
Démonter les chevrons extérieurs et décaler le
montant/la panne de l'échafaudage sur le côté.
•
Percer des trous pour les goujons à coller et
placer des goujons M12.
•
Après le temps de prise, visser les écrous de
support pour la distance mesurée auparavant
sur les chevilles et placer les rondelles
de compensation.
•
Replacer les montants au-dessus des
fondations. Amener les trous de vis au pied
des montants au-dessus des boulons et
insérer ces derniers par les trous.
•
Placer les rondelles de compensation et visser
l'écrou de support supérieur. Les écrous de
support supérieurs et inférieurs permettent
d'ajuster la hauteur de montage au mm
(fig. 3. 08.1).
Sous réserve de modifications techniques, édition 2021

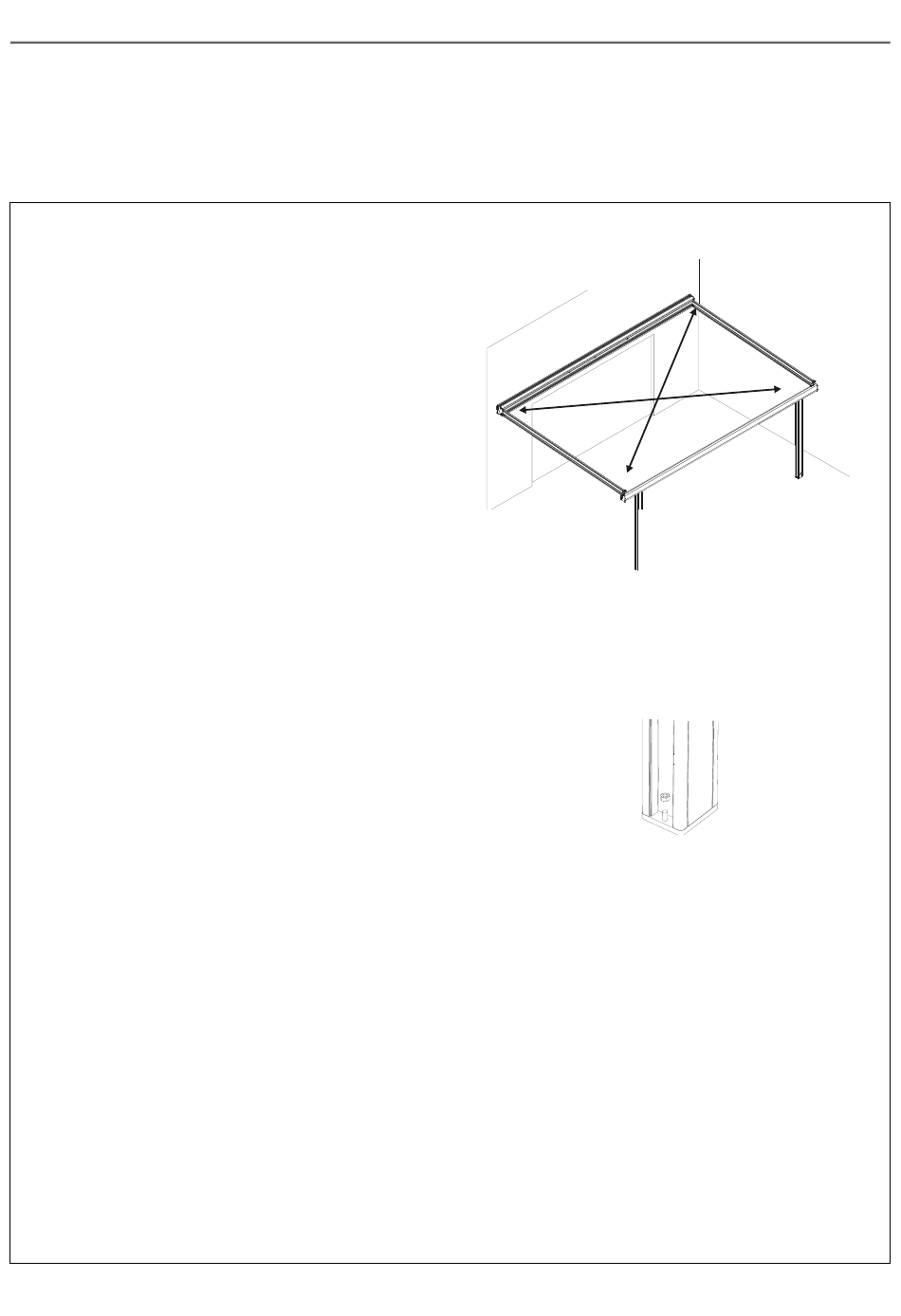

3.07.5 Orienter correctement la panne en
équilibrant les diagonales
(ici type Affleurant)
3.08.1 Visser le montant sur la fondation
9
