007-4279-001FRA

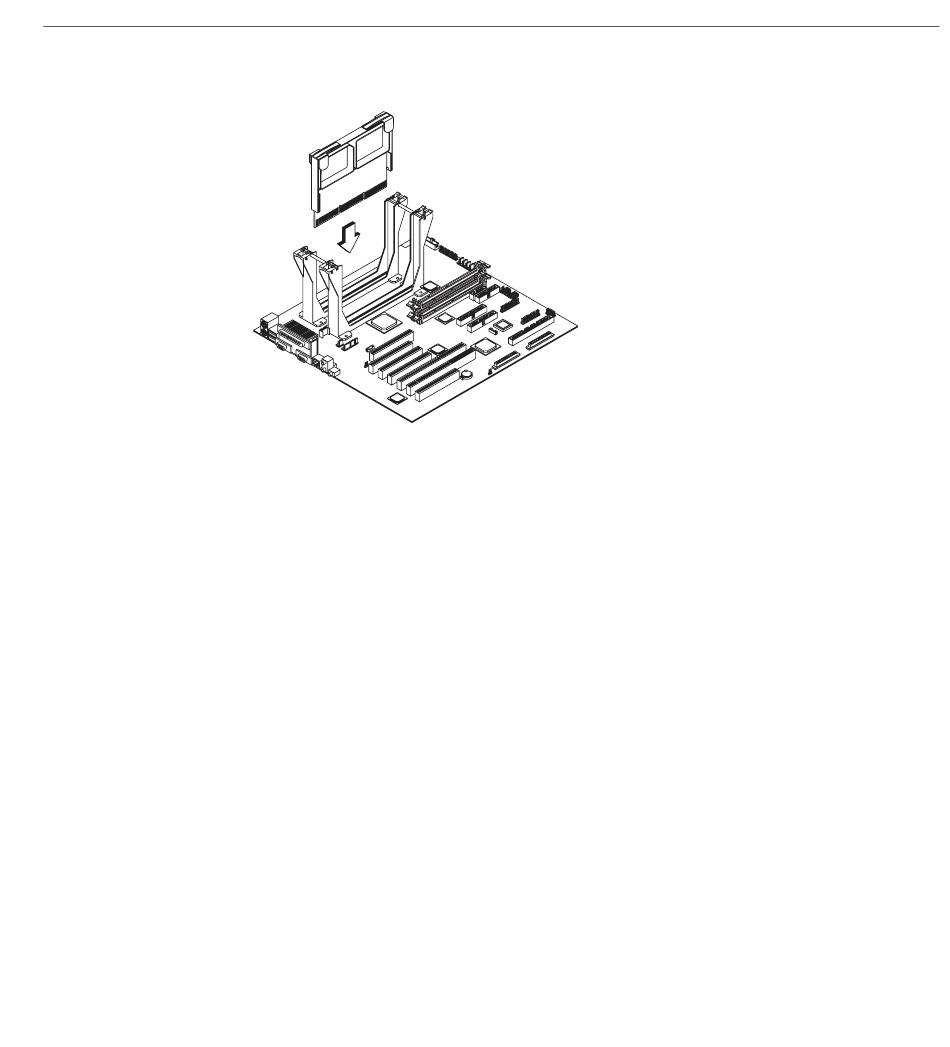

Figure 3-10
Terminaison
3. Pour immobiliser le processeur, appuyez sur le couvercle du mécanisme de
maintien jusqu'à son verrouillage.
4. Le couvercle du mécanisme de maintien s'adapte dans une seule position. Les deux
tiges du mécanisme de maintien et son couvercle portent les marques O et OO.
Placez d'abord la marque O du couvercle en face de la marque O du mécanisme de
maintien et accrochez ces deux éléments ensemble, puis introduisez la partie du
mécanisme de maintien avec la marque OO en vous assurant qu'elle est bien
accrochée.
Pour retirer la carte de terminaison :
1.
Décrochez le couvercle du mécanisme de maintien.
2. Soulevez les deux oreilles plastique de la carte de terminaison. Vous libérerez ainsi
la carte de terminaison de son logement.
3. Soulevez délicatement la carte de terminaison pour la retirer.
Installation des composants du système
85
