1 - RECOMMANDATIONS
D'INSTALLATION
1.1 - Pour le réducteur
- Enlever les protections des arbres (embouts plastiques).
- Monter les réducteurs sur des supports rigides et plans ; ils
doivent être isolés des vibrations.
- Monter les accouplements, pignons, poulies, avec le plus
grand soin (les chauffer). Eviter le montage au marteau en
frappant en bout d'arbre.
- Pour les pignons et poulies, s'assurer que l'effort radial est
correct (voir tableaux de sélection).
- Assurer une tension normale et un bon alignement de la
transmission ; garder un bon parallélisme des arbres.
- Pour les accouplements directs par manchon, vérifier
l'alignement des axes.
- Lubrifier les surfaces en contact afin d'éviter le grippage ou
l'oxydation.
NOTA : En cas de stockage longue durée, faire tourner à la
main avant mise en route pour éviter de détériorer les joints.
Malgré tout le soin apporté à la fabrication et au contrôle de ce
matériel, LEROY-SOMER ne peut garantir à 100 % l'absence
de fuite de lubrifiant. Au cas où ces fuites pourraient avoir des
conséquences graves mettant en jeu la sécurité des biens et
des personnes, il appartient à l'installateur de prendre toutes
les précautions nécessaires pour éviter ces conséquences.
Rodage du réducteur :
Afin d'augmenter la durée de vie du réducteur, il est conseillé
d'effectuer un rodage de la machine à demi-charge pendant
environ 48 heures dans chaque sens de fonctionnement (pour
obtenir une parfaite conjugaison des profils de denture),
notamment pour les facteurs d'application kð1. Ce rodage doit
être effectué à mi-charge.
1.2 - Pour le moteur
Voir les recommandations page 9.
4
4
INSTALLATION MAINTENANCE
MULTIBLOC MB 4101
R
MULTIBLOC Mb 4101 - Réducteur à roue et vis sans fin
ÉDUCTEUR À ROUE ET VIS SANS FIN
RECOMMANDATIONS D'INSTALLATION
2 - COMMANDES DE PIÈCES
DÉTACHÉES
Renseignements indispensables à fournir :
a) à prendre sur la plaque signalétique du réducteur :
- définition du réducteur,
- type de fixation,
- réduction exacte de l'appareil,
- numéro de fabrication.
b) à prendre sur la nomenclature correspondante :
- repère et désignation de la pièce.
c) Si moteur accouplé au réducteur, prendre sur plaque
moteur :
- type moteur,
-1
- polarité (ou vitesse en min
- puissance en kW.

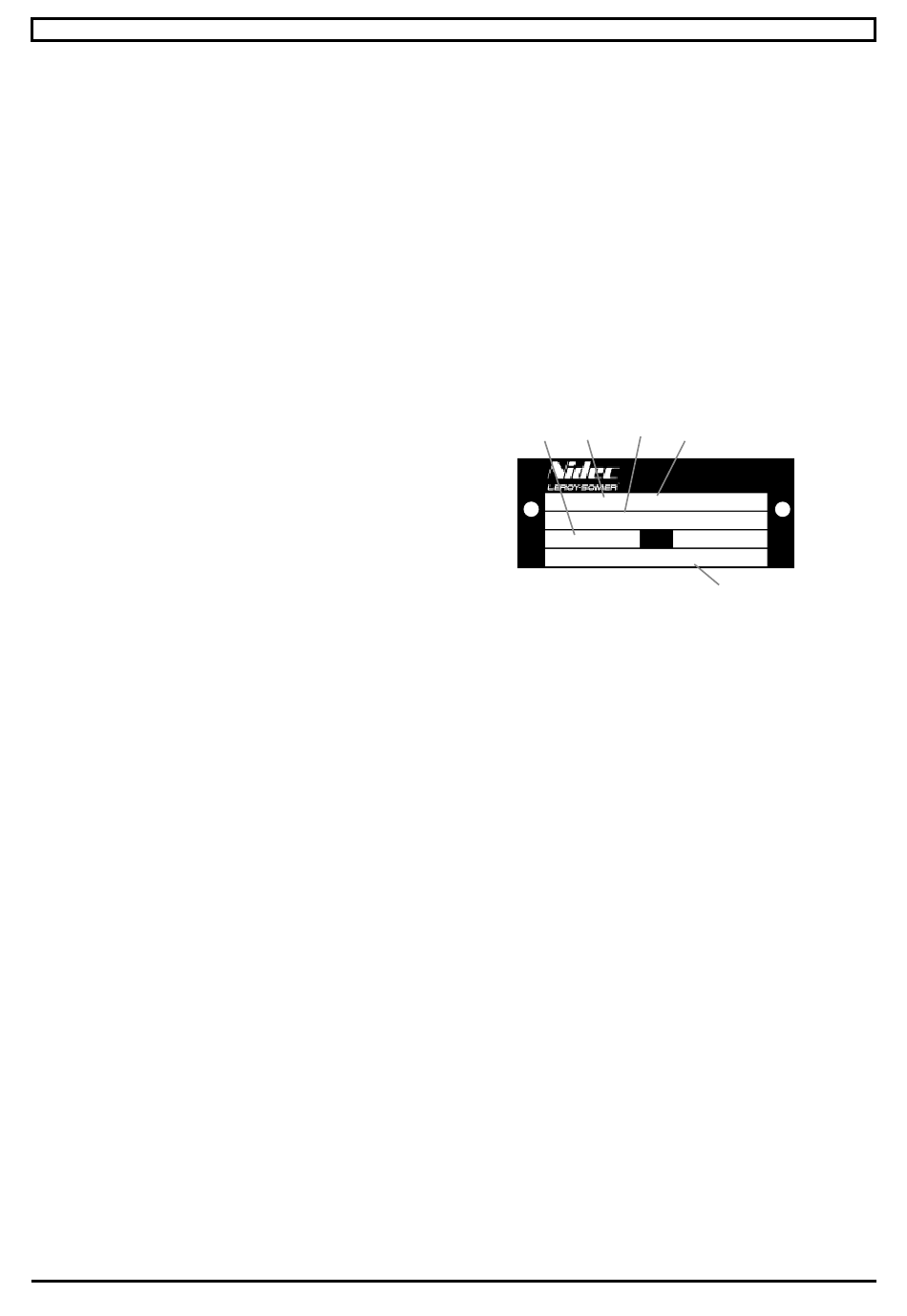

Exemple :
4
3
1
Mb 4101 MOOC
5R3452
N°
30
i
ISO VG 320
1- Type réducteur
2- Forme de fixation
3- Réduction exacte
4- Numéro de série
5- Lubrification
Notice Installation et maintenance Multibloc Mb 4101
4125 fr - 03.2006 / a
),
2
