Charge maximale pour une portée max. de 1,75 m [69 in] : 300 kg [662 lb] !
m
Charge maximale pour une portée max. de 1,0 m [39 in] : 500 kg [1103 lb] !
m
Charge maximale pour une portée max. de 0,8 m [31 in] : 650 kg [1433 lb] !
•
Insérer la poignée de manipulation (4/5) dans les trous du fût de potence correspondants et la bloquer à l'aide
d'une goupille de sécurité (4/7).
•
Vérifier que la partie supérieure du fût de potence (4/3) est bien positionnée dans le puits de potence. Si né-
cessaire, lubrifier le fût de potence pour faciliter le pivotement.
Démontage
L'engin de levage peut être démonté dans l'ordre inverse pour être déplacé dans un autre puits de potence.
ATTENTION
Si l'engin de levage n'est pas utilisé durant une longue période, le treuil doit être dé-
monté et entreposé à l'abri.
5
Exemple de montage

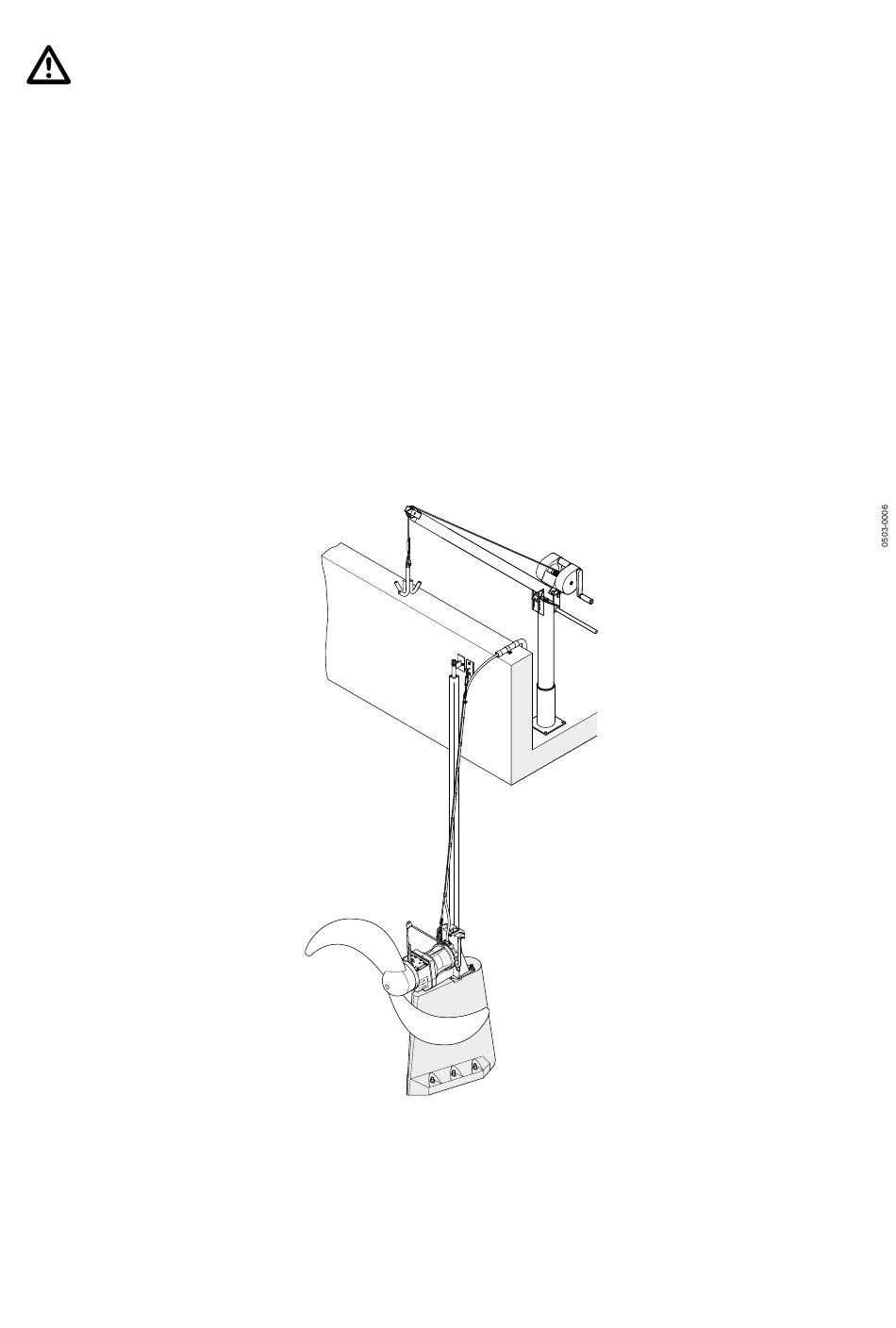

Fig. 5 Exemple de montage et d'utilisation avec l'accélérateur de flux SB 2500 ABS
NOTA :
Le crochet d'attache n'est pas fourni !
6006325-01
