4.3

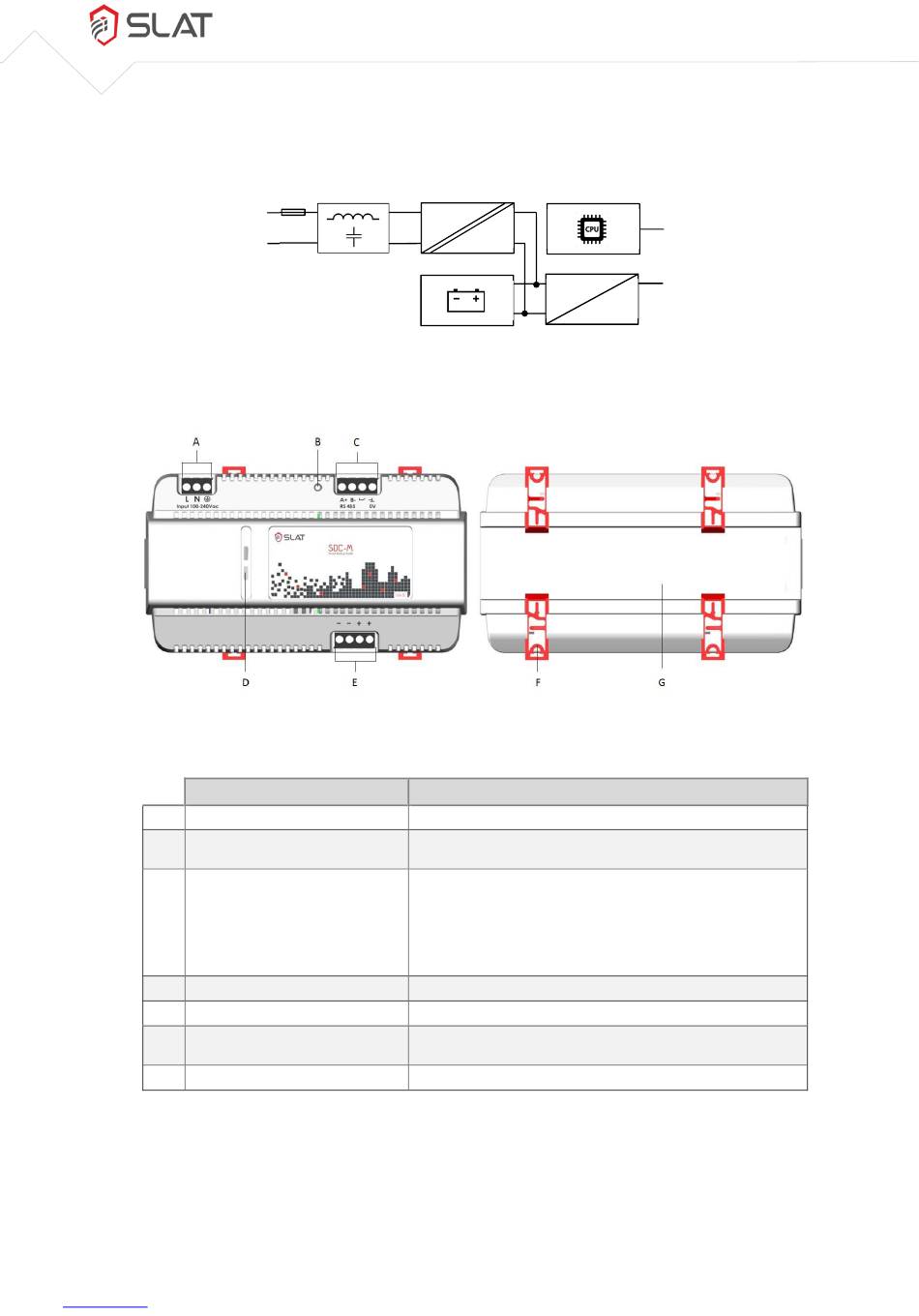

Schéma de principe
Le visuel ci-dessous montre le schéma du produit en situation :
Secteur
4.4
Vue du produit
Nom
A
Entrée secteur
Bouton poussoir déconnexion
B
backup
Communication RS485 + report
C
alarme
D
Voyant statut (LED)
E
Sorties
F
Clip
G
Fixation rail
SLAT
www.slat.com
AC
DC
Figure 4.1: Schéma de principe
Figure 4.2: Vue du produit
Utilisation
Entrée secteur.
Le bouton poussoir permet d'éteindre l'alimentation une fois le
secteur coupé.
La communication permet via une liaison série RS485 et le
protocole Modbus ou BACnet MS/TP, de récupérer des
informations détaillées sur le produit (voir chapitre 8.2.2).
La sortie report d'alarme est un contact sec type collecteur
ouvert permettant d'indiquer la présence d'un défaut sur le
produit (voir chapitre 8.2.1).
Le voyant indique l'état du produit (voir chapitre 8.1).
Sorties tension utilisateur.
Fixation pour clipser le boitier sur le rail DIN ou le monter sur une
platine (selon position clip).
Fixation pour monter le boitier sur le rail DIN.
Tableau 4.1: Eléments sur les faces du produit
Manuel d'utilisation
8
MAN160003 | Aa | 2016.10
RS485
DC
Sortie
DC
©2016 SLAT
Sous réserve de modifications
