Danfoss AKS 4100 Guide D'installation page 3

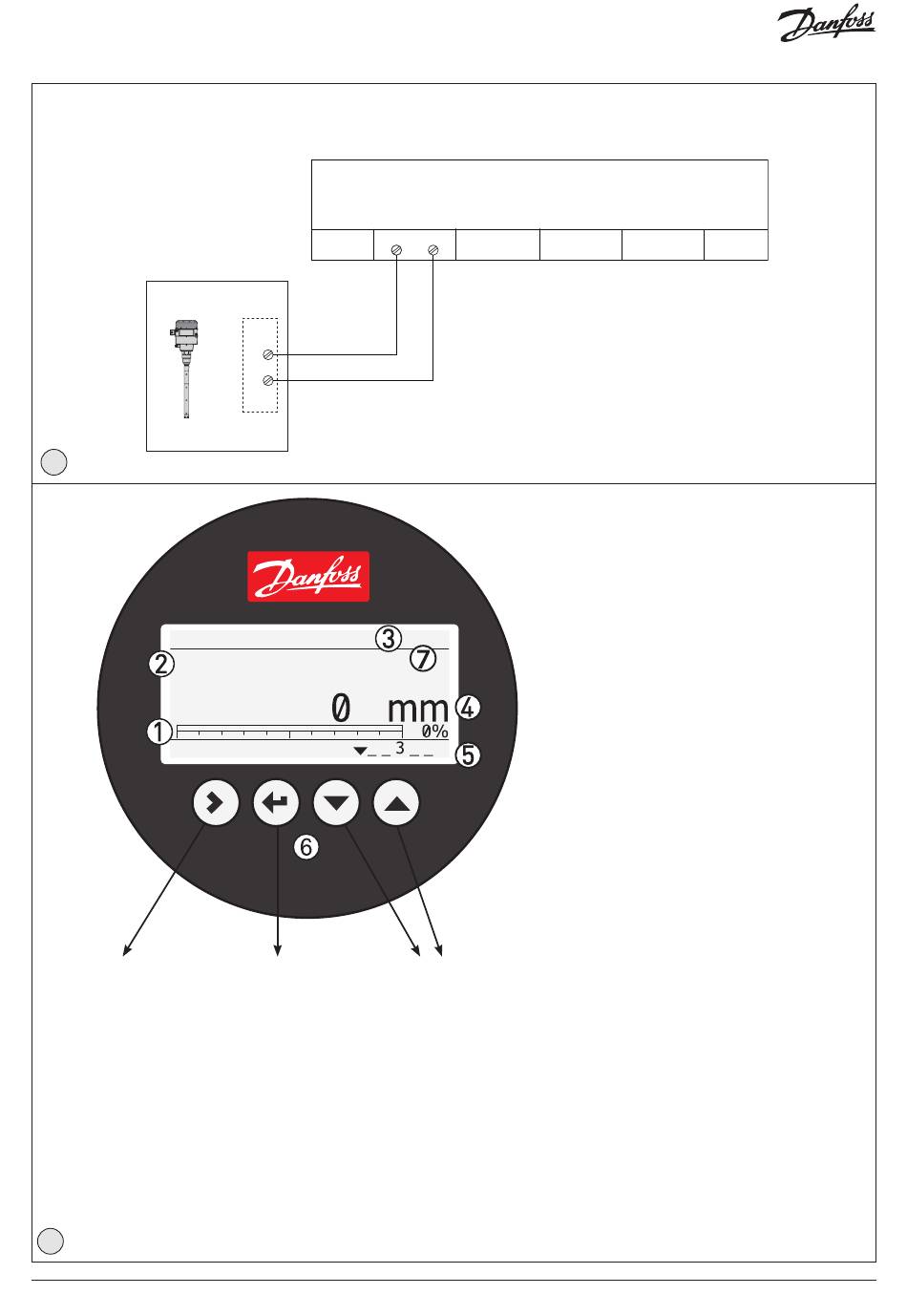

AKS 4100/4100U connecté à un API
AKS 4100/4100U
8
DISTANCE
Entrer dans le système de
menu
Entrer dans QUICK SETUP
(Configuration rapide)
9
© Danfoss | DCS (ms) | 2019.08
+
+
–
AKS 4100
Changer l'unité selon Passer à :
la distance/le niveau Distance*
affiché : Niveau**
m, cm, mm, in, ft Sortie (%)***
Sortie (mA)****
API
Entrée analogique active 4-20 mA/14-30 V CC
–

S ortie 4-20 mA affichée sous forme de graphique à barres
et exprimée en pourcentage [%]

Nom de la mesure (dans cet exemple, DISTANCE)

Étiquette du nom du régulateur
 Valeur et unité de mesure

État du régulateur (marqueurs)
Marqueur 1, 2 et 3 (erreur)
Problème matériel ; le matériel du convertisseur de signal
*
est défectueux. Contacter Danfoss.
Marqueur 4 et 5 (notification)
Selon le niveau, le marqueur est sur ON ou OFF.
Utilisé pour les informations de service Danfoss
uniquement.
 Touches

Étoile clignotante indiquant que l'unité fonctionne.
* DISTANCE est une option d'affichage.
Si l'affichage est défini sur « DISTANCE », la valeur affichée
sera la distance entre le point de référence et la surface
supérieure du réfrigérant liquide (voir fig. 2).
** LEVEL (niveau) est une option d'affichage.
Si l'affichage est défini sur « LEVEL » (Niveau), la valeur
affichée sera alors :
PROBE LENGTH (saisie dans QUICK SETUP = Configuration
rapide)
– DISTANCE (voir fig. 2).
*** OUTPUT (%) (Sortie) est une option d'affichage.
Elle représente le niveau de réfrigérant, exprimé en
pourcentage selon l'échelle suivante (définie lors de
l'exécution de QUICK SETUP, Configuration rapide) : SCALE
4 mA (0 %), SCALE 20 mA (100 %) (voir fig. 2).
**** OUTPUT I (mA) (Sortie I) est une option d'affichage.
Elle représente le niveau de réfrigérant, entre 4 et 20
milliampères, exprimé selon l'échelle suivante (définie
lors de l'exécution de QUICK SETUP, Configuration
rapide) : SCALE 4 mA (4 mA), SCALE 20 mA (20 mA) (voir
fig. 2).
AN238286442030fr-000601 | 3
