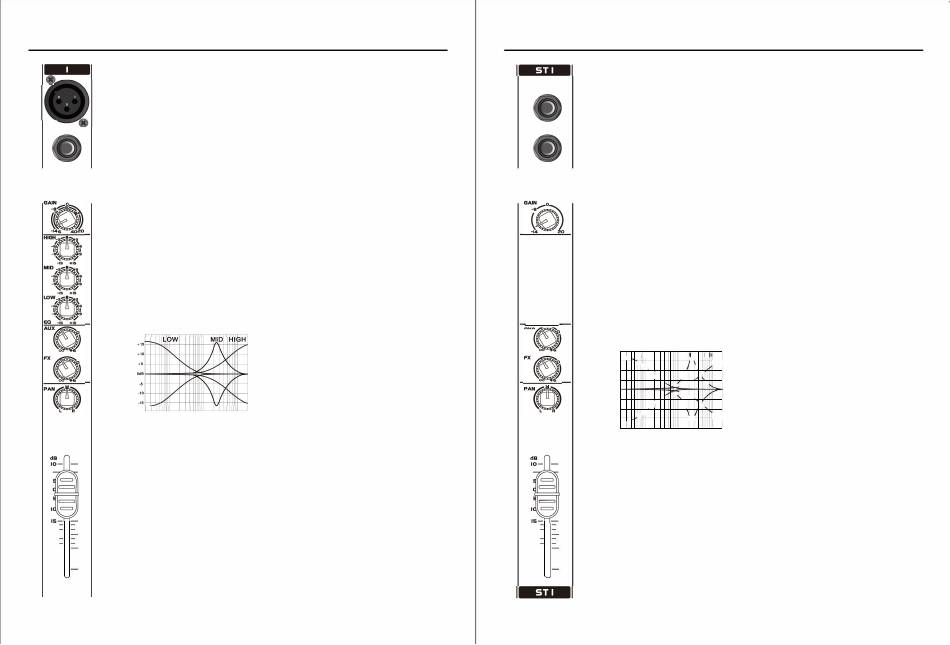

Canal d'entrée MONO
ENTRÉE LIGNE/ MICRO
Les fiches XLR et TRS sont utilisées pour les signaux de niveau ligne ou micro. La fiche XLR
standard reçoit les signaux de bas niveau tels que le microphone, tandis que la fiche TRS reçoit
les signaux de haut niveau tels que les CD. Ces deux fiches ne peuvent pas être utilisées en
même temps.
GAIN
MIC
Règle la sensibilité d'entrée en fonction de la source branchée avec un niveau de fonctionnement
interne du canal de 0 dBu. Il offre une plage variable de 40 dB, de +0 à +40dB de gain (MIC), ou
de
(LIGNE, MIC REMBOURRÉ). En utilisant le moniteur et l'indicateur de niveau principal, réglez le
LINE
bouton de gain à un niveau moyen de 0 pour le canal avec le plus fort éclairage de +6.
EQ
Un égaliseur réactif à 3 bandes (EQ) fournit un contrôle indépendant pour 3 bandes de
fréquences. Les bandes de fréquence HAUTE et BASSE ont des filtres dégradés, qui agissent
respectivement sur les hautes fréquences supérieures à 12 KHz et les basses fréquences
inférieures à 80 Hz. La bande de fréquence MOYENNE a un filtre écrêteur/filtre de dépression en
forme de cloche, qui agit sur les fréquences centrées autour de 2,5 KHz.
Toutes les bandes de fréquences peuvent augmenter ou diminuer jusqu'à 15 dB, et ont une
position de cran d'arrêt de 0 dB. La bande de fréquences qui se chevauche vous permet de gérer
facilement les problèmes de sources sonores complexes lors de l'utilisation de combinaisons de
bandes de fréquences. Avant d'utiliser l'égaliseur EQ vérifiez que vous utilisez le meilleur type de
microphone et qu'il soit bien placé. Au début, réglez I' EQ sur FLAT, et réglez uniquement si
nécessaire pour amplifier ou atténuer. Lorsqu'il y a un problème sur les fréquences, atténuez les
fréquences autant que possible plutôt que de les amplifier.
+20
.
-20
20
50
100 200
500
1k
AUX/FXAUX SEND
�
Ces boutons rotatifs ajustent le volume de signal de canal mélangé aux sorties auxiliaires. Chacun
PEAK
PFL
des 2 auxiliaires a son propre contrôle. Les points d'envoi du signal sont tous post-fader.
PAN
Cela a une fonction qui distribue le niveau du signal entre les canaux gauche et droit pour créer un
effet sonore stéréo.
PEAK
C'est le témoin qui indique le niveau du signal d'entrée de cet appareil (quelle que soit la sortie)
lorsque le niveau de volume GAIN est ajusté.
PFL
20-
Appuyez sur PFL pour écouter le signal de canal pré-fader sans affecter les sorties principales. Le
-
30 -
voyant rouge de la console PFUAFL s'allume et les indicateurs de niveau LR du moniteur affichent
40 -
-
le signal du canal.
so -
-
60 -
-
00-
FADER
Un fader de haute qualité, doté de 60 mm de profondeur, avec un cache anti-poussière, contrôle le
niveau du canal alimentant le mixage principal LR et les sorties d'effets.
7
-14
à
2k
5k
10k
Canal d'entrée STÉRÉO
ENTRÉE DE LIGNE
Le signal d'entrée gauche peut être entré en connexion parallèle via la prise
d'entrée droite pour envoyer les signaux à gauche et à droite du canal stéréo. En
termes simples, les canaux gauche et droit auront tous les deux des sorties de
signal si seule la prise du canal gauche a été branchée. Ceci peut être utilisé pour
brancher un périphérique source sonore mono.
l/MONO
CONTRÔLE DE GAIN
Règle la sensibilité d'entrée en fonction de la source branchée. Le niveau de fonc-
+20dB
tionnement interne du canal est de O dBu. En utilisant le moniteur et l'indicateur
RIGHT
de niveau principal, réglez le bouton de gain à un niveau moyen de O pour le
canal
Un égaliseur réactif à 3 bandes (EQ) fournit un contrôle indépendant pour 3
bandes de fréquences. Les bandes de fréquence HAUTE et BASSE ont des filtres
dégradés, qui agissent respectivement sur les hautes fréquences supérieures à
12 KHz et les basses fréquences inférieures à 80 Hz. La bande de fréquence
MOYENNE a un filtre écrêteur/filtre de dépression en forme de cloche, qui agit sur
HIGH
c,•
�
_.
/.
-6
6
les
1
1
-9
9
'i:;
�
Toutes les bandes de fréquences peuvent augmenter ou diminuer jusqu'à 15 dB,
-15
+15
MID
•
�
et ont une position de cran d'arrêt de O dB. La bande de fréquences qui se
_.
/.
-6
6
c,
1
1
chevauche vous permet de gérer facilement les problèmes de sources sonores
-9
9
'i:;
�
complexes lors de l'utilisation de combinaisons de bandes de fréquences.
-15
+15
LOW
•
�
_.
Au début, réglez l'EQ sur FLAT, et réglez uniquement si nécessaire pour amplifier
/.
-6
6
c,
1
1
ou atténuer. Lorsqu'il y a un problème sur les fréquences, atténuez les fréquences
-9
9
+,f
EO �s
autant que possible plutôt que de les amplifier.
+20
+15
+10
+5
OdB
-10
-15
0
�
-20
PEAK
PFL
AUX/FXAUX SEND
Ces boutons rotatifs ajustent le volume de signal de canal mélangé aux sorties auxiliaires.
Chacun des 2 auxiliaires a son propre contrôle. Les points d'envoi du signal sont tous post-
fader.
PAN
Cela a une fonction qui distribue le niveau du signal entre les canaux gauche et droit pour
créer un effet sonore stéréo.
PEAK
C'est le témoin qui indique le niveau du signal d'entrée de cet appareil (quelle que soit la
20-
sortie) lorsque le niveau de volume GAIN est ajusté.
PFL
30 -
40 -
-
Appuyez sur PFL pour écouter le signal de canal pré-fader sans affecter les sorties
so -
-
60 -
-
principales. Le voyant rouge de la console PFL/AFL s'allume et les indicateurs de niveau
00-
LR du moniteur affichent le signal du canal.
FADER
Un fader de haute qualité, doté de 60 mm de profondeur, avec un cache anti-poussière,
contrôle le niveau du canal alimentant le mixage principal LR et les sorties d'effets.
avec
le
plus
fort
éclairage
fréquences
centrées
autour
� , P
I L OW
-1 3H
1--t-,.
/
'r--...
'r-..
/
\
�il
'
....
,,
/,,,
,.._,
,,
\
-5
/
V
��
i.,v
'-...
V
1-.....
20
50
100 200
500
1k
2k
5k
10k
de
+6
EQ
de
2,5
KHz.
8
