Spécifications Techniques
8 Entrées Universelles
• Vidéo Composite
NTSC = 15,735 kHz/60 Hz
PAL/SECAM = 15.625 kHz/50Hz
• S.Vidéo (Y/C)
NTSC = 15,735 kHz
PAL/SECAM = 15.625 kHz/50Hz
• Composante (YUV)
15,625 kHz/50 Hz – 625L
15,735 kHz/60 Hz – 525L
• RVB/S (TTL ou 0,3V analogique), RVsB (SOG : 0,3V analogique),
15,625 kHz/50Hz- 625L, 15,735 kHz/60 Hz - 525L
• TVHD : Composante (YUV/HD synchro 2/3 niveaux),
1080i/60-50Hz, 720p/60-50Hz, 480p/60Hz
• Informatique (RVB HV, RVB/S et RVsB) : PC, Mac, station de
travail, détection automatique du centrage et des synchro.
Résolution de 640x480 à 1600x1200 (jusqu'à 110 kHz)
• DVI: Informatique numérique jusqu'à 1600x1200 RB/60Hz et
1920x1080/60Hz (Fpx : 165MHz maximum)
Entrées Audio
8 + 1 entrées stéréo
• 2 entrées audio symétriques
• Zi = 20 kOhms asymétrique
• 7 entrées audio asymétriques
• Zi = 40 kOhms symétriques
• Vi = + 18 dBu maximum
• Gain : ajustable
Sortie d'Affichage
• 2 x sorties amplifiées (1 sur connecteur HD15F et 1 sur connecteur
DVCI-I) sélectionnables en RVB HV, RVB/S ou RVsB (H&V
séparés, synchro. composite ou SOG), RVB = 0,7c/c (75 Ohms)
• 1 x DVI-D sur connecteur DVI-I
• Résolution : 4/3 & 5/4 = SVGA, XGA, SXGA+, UXGA, 16/9 &
16/10 = WVGA, WSVGA, WXGA, WSXGA, WSXGA+, 1080p
• Fréquence interne : 50, 60, 72(*) & 75(*) Hz et suiveurs (Follow)
(*) : disponibilité selon résolution
Sortie Audio
• Sortie stéréo (symétrique et asymétrique)
• Vo = +18 dBu max - Zo = 300 Ohms (asymétrique)
• Vo = +24 dBu max - Zo = 600 Ohms (symétrique)
• G = 0dB nominale, avec volume
Contrôles Utilisateur et Connecteurs
FACE AVANT
Contrôles Utilisateur :
• Sélection d'entrées (1 à 8)
• Touches programmables
• Gel d'image
• Ecran LCD & boutons de contrôle pour menu : mires de réglage,
traitement, ajustement d'image, sélection de format d'entrée, affi
chage de format de sortie, format de sortie & sync., niveau d'entrée
audio et sortie, ajustements du volume, ajustements de position et
de taille, verrouillage des commandes du panneau avant
Connecteurs d'entrée :
• Entrée n° 8 : Vidéo - RCA, Mini DIN 4 et HD15F Audio sur jack 3,5 stéréo
FACE ARRIERE
Connecteurs d'entrée :
• Entrée n°1 sur DVI-I
• Entrées n°2 à 6 sur HD 15F
• Entrée n°7 sur HD 15F + 2 BNC
• Entrées audio n°3 à 7 et auxiliaire sur bornier 5 broches à vis
• Entrées audio n°1 et 2 sur jack 3,5 stéréo
Connecteurs de sortie :
• Vidéo principale : DVI-I + HD 15F
• Vidéo Preview : HD 15F
• Audio principale sur bornier 5 broches à vis
• Audio pré-écoute sur jack 3,5 stéréo
Autres :
• 1 x DB9F avec 2 liaisons RS232
• 1 x Jack 3,5 : + 12 Vdc
• Port Ethernet optionnel 10/100BT : RJ45
Alimentation
Interne, universelle, automatique, 100-250 VAC, 50/60 Hz (50W)
(UL, CSA, GS, CE), commutateur on/off
Livré avec
• 1 x Câble d'alimentation
• 1 x Jeu de 5 borniers 5 pôles audio à vis
• 1 x Adaptateur DVI-VGA
• 1 x Câble adaptateur HD15F-5BNCF de 0,5m (1,5 ft)
• 1 x Logiciel de télécommande
• 1 x Manuel utilisateur
Dimensions : 19", Compatible 1U
• P 265 mm x L 482 mm x H 44mm
• P 10,4" x L 19" x H 1,74"
Poids : 3.5 kg (7.7 lbs)
Garantie
3 ans pièces et main d'oeuvre, retour en nos locaux
spécifications pouvant être modifiées sans avertissement préalable
Etats-Unis, Canada, Amérique du Sud et Caraïbes
ANALOG WAY Inc
Tél. : +1 212 269 1902
Fax. : +1 212 269 1943
email : salesusa@analogway.com
Switchers à Commutation Propre
L'Octo Plus 2 ™
Switcher Scaler à commutation propre Vidéo et
Informatique,
Résolution.
L'Octo Plus 2
dont une DVI et 3 sorties : 2 analogiques et 1 sortie
DVI. Il effectue une transition douce et ultra rapide
entre toute source Vidéo et/ou Informatique. Il permet
également un vrai
(directe) et toute autre entrée Vidéo ou Informatique.
L'Octo Plus 2
mance Vidéo et
positifs d'affichage les plus récents, il offre une haute qua-
lité d'image grâce à ses décodeurs numériques haute per-
formance, correction "pull down" 2:2 et 3:2, compensation
de mouvement 3D auto-adaptable pixel par pixel, correc-
tion de base temps, fréquence trame interne ou suiveur
(Follow).
Simple d'utilisation,
détection automatique du type de source, ainsi qu'un
réglage auto de l'horloge et la phase pixel en
Informatique. Les réglages peuvent être programmés

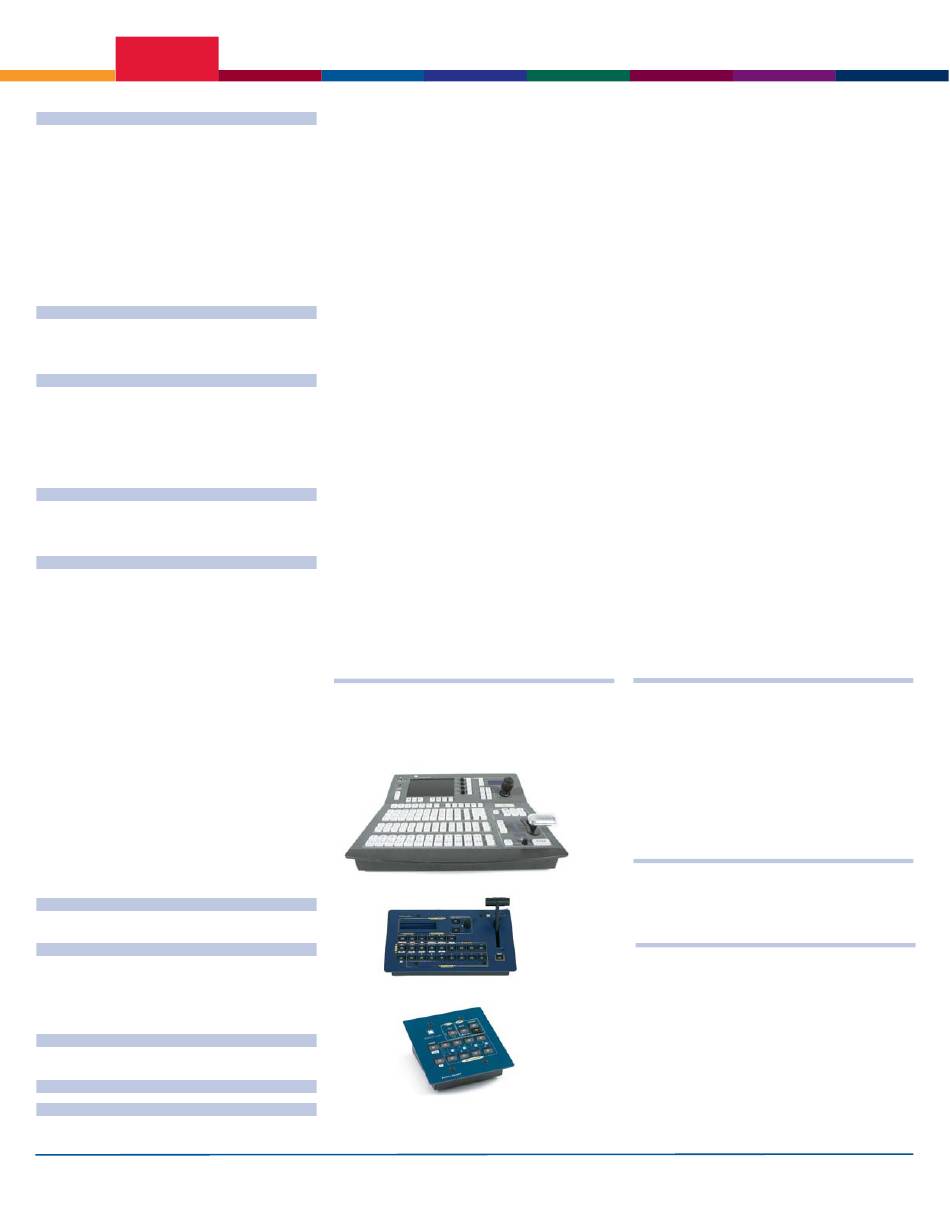

Pour contrôler l'Octo Plus 2
•
RKD500-T :
•
RKD500 :
Console de contrôle
•
RKD100:
Console de contrôle
•
Axion :
Console de pilotage
Axion
RKD500-T
RKD100
Europe, Afrique et Moyen Orient
email : saleseuro@analogway.com
d'Analog Way
est un
analogique et numérique Haute
comprend 8 entrées universelles A/V
Cut
entre une entrée Informatique
est un
Up/down Scaler haute perfor-
Informatique. Prêt pour la HD des dis-
l'Octo Plus 2
inclut une fonction de
Console de contrôle avec T-bar
ANALOG WAY
ANALOG WAY FRANCE
Tél. : + 33 1 64 47 16 03
Fax. : + 33 1 64 47 14 73
et sauvegardés individuellement dans des mémoires
non volatiles (luminosité, contraste, couleur, teinte,
aspect ratio, zoom, etc...).
Chacune des 8 entrées possède une entrée audio/sté-
réo avec au choix commutation synchronisée du son
avec l'image ou le maintient d'une entrée audio quelle
que soit l'entrée Vidéo sélectionnée. Une entrée
audio/stéréo supplémentaire est fournie pour être
mélangée avec la sortie Vidéo sélectionnée.
L'Octo Plus 2
comprend un port série RS232 double
pour un contrôle à distance intégral et un contrôle auto-
matique des autres composants de l'installation. Des
mises à jour du Firmware assurent un maintien de la
valeur de votre équipement grâce aux possibilités
d'évolution tout au long de sa durée de vie. Les mises
à jour sont disponibles sur le site
d'Analog
connexion TCP/IP optionnelle permet un contrôle à
distance et/ou des mises à jour.
Cet appareil ultra compact et simple d'utilisation est
spécialement conçu pour les présentations A/V haute
résolution, salles de conférences et de projection, et
pour l'évènementiel.
Références
OCTO Plus 2 avec port RS232
> OCP803 :
- RKD500-T* :
Clavier de contrôle à distance avec T-Bar
- RKD500* :
Clavier de contrôle à distance
- RKD100* :
Clavier de contrôle à distance
* : Vendus séparément
Option
- OPT-LAN :
Interface de contrôle TCP/IP optionnelle
Câbles pour l'Octo Plus 2
- Câbles S.Vidéo de 1,8m à 20m
- Câbles S. Vidéo vers BNC de 1,8m et 5m
- Câbles RCA de 1,2m
- Câble Adaptateur RCA / BNC
- Câble Jack Stéréo de 1,2m
- Câble Audio Stéréo de 1,2m
- Câbles VGA de 0,4m et 1,8m
- Câble Adaptateur VGA/BNC de 1,8m et 3m
- Câbles de télécommmande de 0,5m à 30m
- Câbles DVI de 1,8m à 70m
email: salesasia@analogway.com
Way. Une
Asie et Asie Pacifique
ANALOG WAY Pte Ltd
Tel.: + 65 62 92 58 00
Fax.: + 65 62 92 52 05
