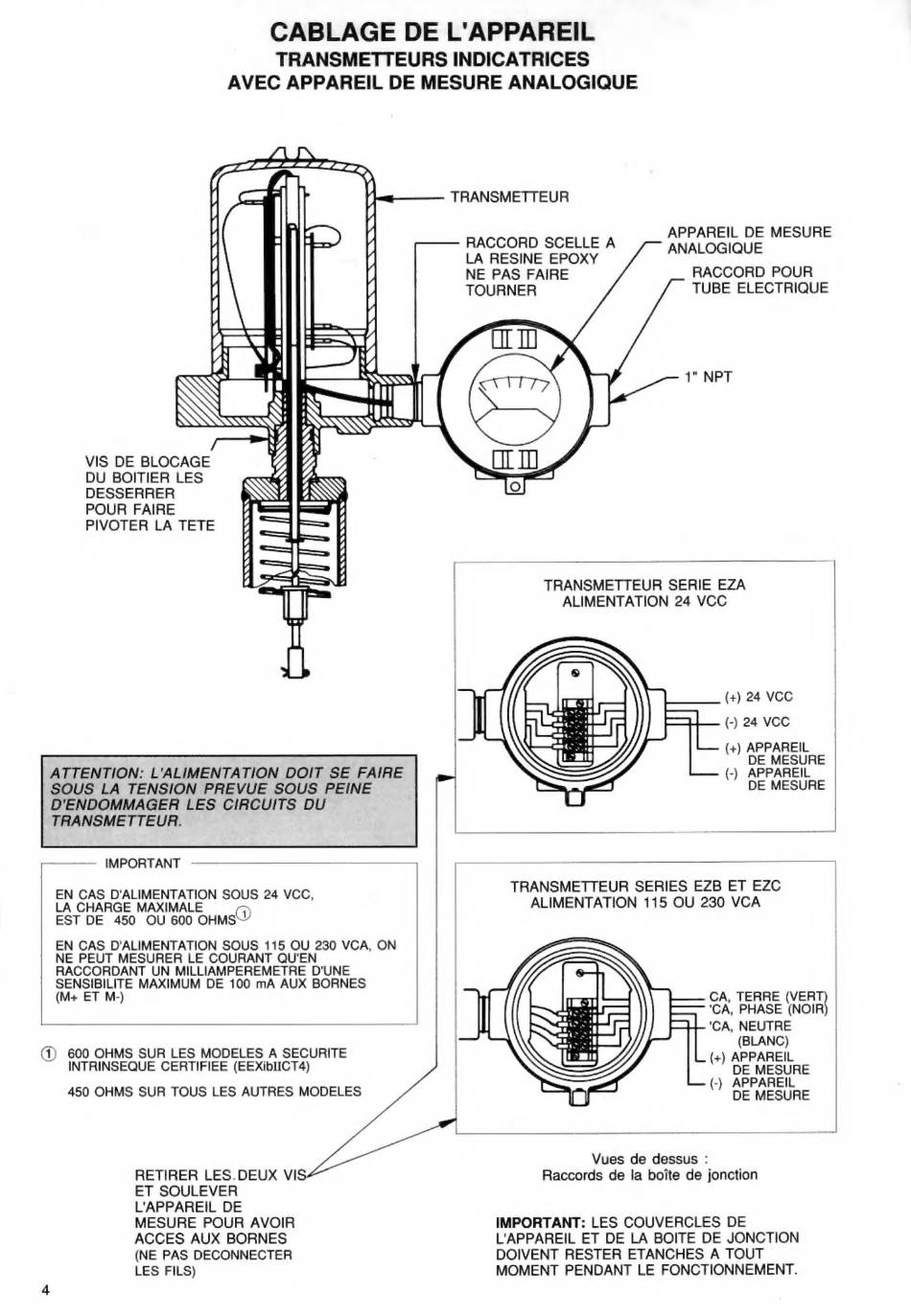

CABLAGE DE L'APPAREIL
TRANSMETTEURS INDICATRICES
AVEC APPAREIL DE MESURE ANALOGIQUE
FL
j
TRANSMETTEUR
j
w
Dr
2
LEM
À
press
4
SN
.
ыы
З
1" NPT
ES
SS И:
NUL.
VIS DE BLOCAGE
DU BOITIER LES
DESSERRER
POUR FAIRE
PIVOTER LA TETE
;
A
;
i
;
[A
И
ГА
И
|
TRANSMETTEUR
SERIE EZA
ALIMENTATION 24 VCC
(+) 24 мсс
() 24 мес
(+) APPAREIL
DE MESURE
() APPAREIL
DE MESURE
ATTENTION: L'ALIMENTATION DOIT SE FAIRE
SOUS LA TENSION PREVUE SOUS PEINE
D'ENDOMMAGER LES CIRCUITS DU
TRANSMETTEUR.
IMPORTANT
-
TRANSMETTEUR
SERIES EZB ET EZC
EN CAS D'ALIMENTATION SOUS 24 VCC,
ALIMENTATION
115 OU 230 VCA
LA CHARGE
MAXIMALE
©
EST DE
450
OU 600 OHMS-—
EN CAS D'ALIMENTATION SOUS 115 OU 230 МСА, ON
NE PEUT MESURER LE COURANT QU'EN
RACCORDANT UN MILLIAMPEREMETRE D'UNE
SENSIBILITÉ MAXIMUM DE 100 mA AUX BORNES
(M+ ET M-)
CA, TERRE (VERT) |
'CA, PHASE (NOIR) |
-
'CA, NEUTRE
"
BLANC
(1) 600 OHMS SUR LES MODELES A SECURITE
(4) Кем
INTRINSEQUE CERTIFIEE (ЕЕХЬПСТА)
DE MESURE
() APPAREIL
450 OHMS SUR TOUS LES AUTRES MODELES
DE MESURE
Vues de dessus :
RETIRER LES.DEUX VIS
Raccords de la boite de jonction
ET SOULEVER
L'APPAREIL DE
MESURE
POUR AVOIR
IMPORTANT: LES COUVERCLES
DE
ACCES AUX BORNES
L'APPAREIL ET DE LA BOITE DE JONCTION
(NE PAS DECONNECTER
DOIVENT RESTER ETANCHES A TOUT
LES FILS)
MOMENT PENDANT LE FONCTIONNEMENT.
