Etape 2
Fixer :
la valeur limite de la résistance de terre.
Etape 3

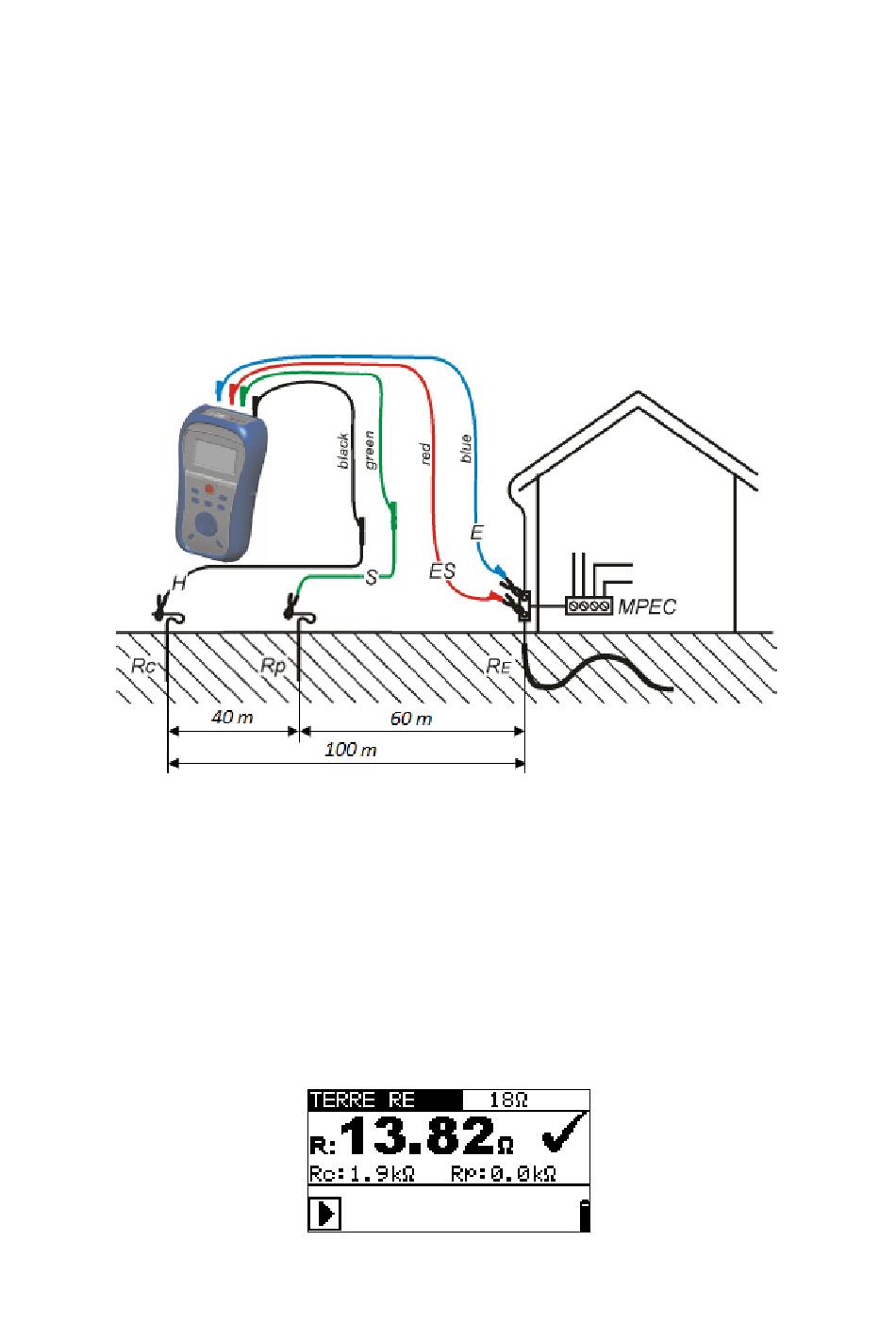

Connecter les câbles de test à l'installation comme indiqué ci-dessous (figures 5.5).
Nota :
Dans la mesure du possible, Rc et Rp ne doivent pas être implantés sur un domaine où la présence
d'autres terres existantes ou de conduites métalliques enterrées fausserait la mesure. En fonction des
contraintes sur le terrain la distance entre les piquets pourra être réduite mais en respectant le rapport
60/40 entre Rc-Rp et Rp-Re.
Etape 4
Appuyer sur la touche « TEST » pour effectuer la mesure. Il est possible de sauvegarder le résultat en
appuyant sur la touche « MEM ».
Figure 5.5 : résistance de terre RE – résultats
Figure 5.4 : résistance de terre RE – résultats
30
