L'emballage est constitué par une boite en carton
fermée avec des points métalliques et des bandes de
serrage. Quand la boite est posée par terre, merci de
respecter l'indication Côté Haut, matérialisé par une
flèche imprimée sur l'emballage. Pour ouvrir le carton,
couper les bandes de serrage avec des ciseaux, puis
enlever les points de fermeture en métal avec une pince.
Après avoir retiré tous les matériaux à assembler de
la boîte, vérifier les dommages subis par le châssis
pendant le transport et l'intégrité de tous les
éléments de montage.
(1) BARRE DE SUPPORT GAUCHE
(5) BARRE DE TRACTION SUPERIEURE
(9) CROCHET DE SUPPORT DROITE
(13) PLAQUE EN PLASTIQUE (COURTE)
(17) VIS M10X90
(21) VIS M6X10

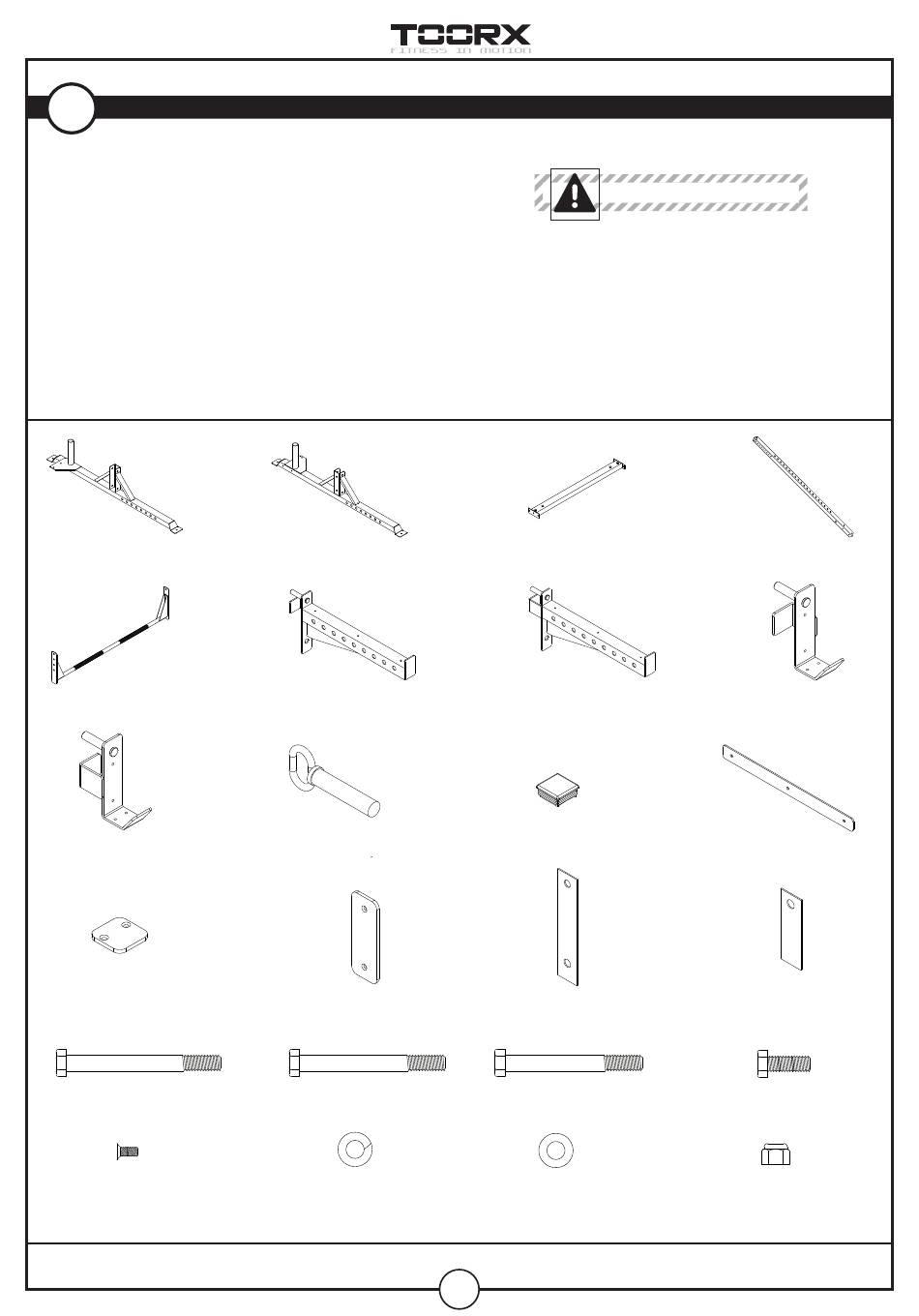

DEBALLAGE - CONTENU DU CARTON
(2) BARRE DE SUPPORT DROIT
(6) BRAS DE SUPPORT GAUCHE
(10) GOUJON
(14) PLAQUE EN PLASTIQUE
(18) VIS M10X85
(22) RONDELLE FENDUE M10
L'emballage est réalisé avec de matériaux
recyclables; pour l'élimination des éléments
d'emballage respecter les normes locales pour la
récupération des matériaux recyclables.
Les élément d'emballage (carton et sacs), ne
doivent pas être laissés à la portée des enfants,
car ils sont des sources potentielles de danger.
(3) BARRE DE CONNEXION
(7) BRA DE SUPPORT DROITE
(11) BOUCHON CARRE'
(15) PLAQUE EN CAOUTCHOUC
(LONGUE)
(19) VIS M10X80
(23) RONDELLE PLATE M10
9
DANGER
(4) MONTANT
(8) CROCHET DE SUPPORT
GAUCHE
(12) PLAQUE EN PLASTIQUE (LONGUE
(16) PLAQUE EN CAOUTCHOUC
(COURTE)
(20) VIS M10X25
(24) ECROU AUTOBLOQUANT M10
