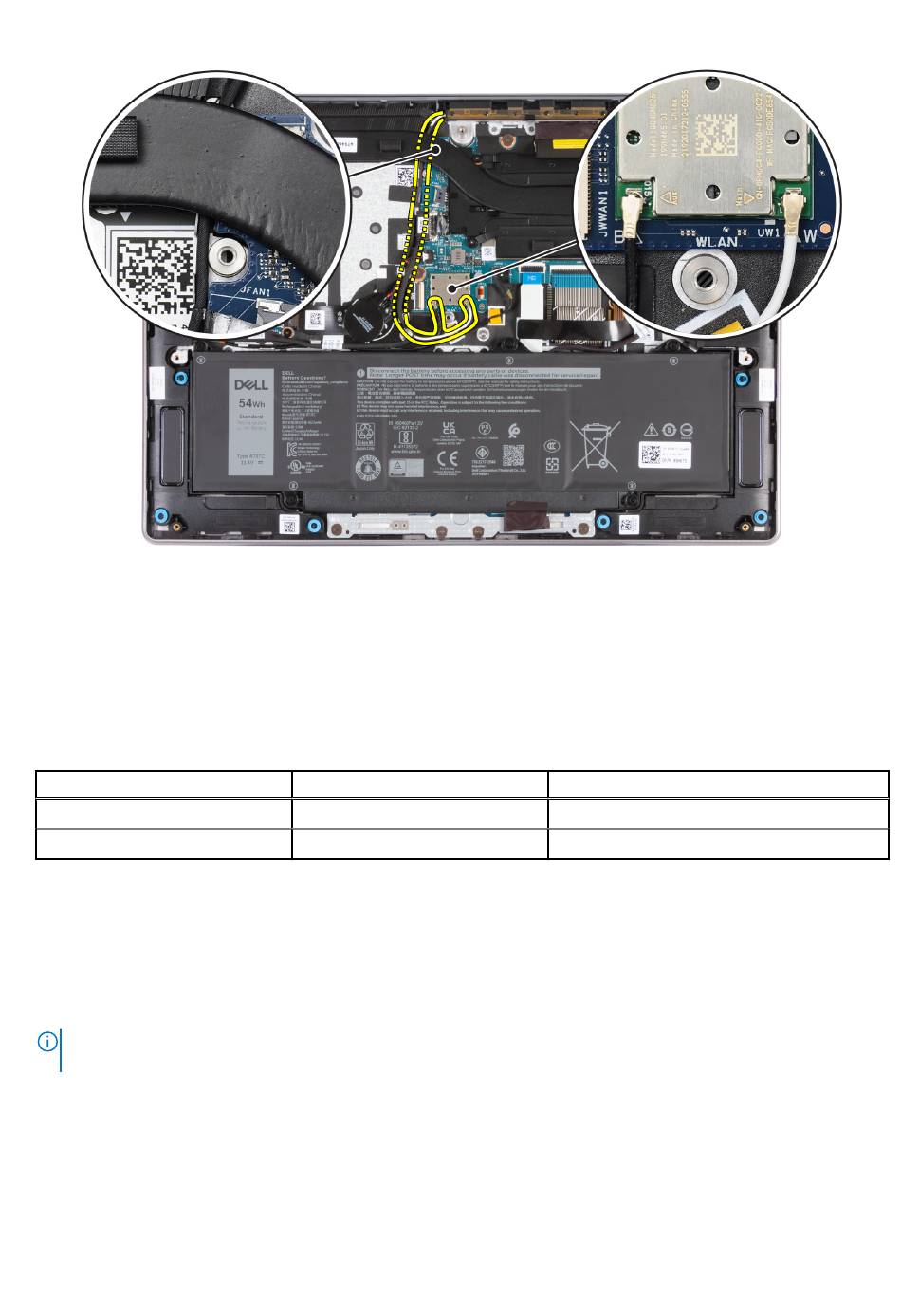

Figure 71. Installation des câbles d'antenne WLAN
5. Collez le ruban adhésif qui fixe les câbles d'antenne WLAN à l'assemblage du repose-poignets et du clavier.
6. Connectez les câbles d'antenne WLAN aux connecteurs (B et W) sur le module WLAN.
Le tableau suivant décrit les couleurs des câbles d'antenne WLAN correspondant à la carte WLAN prise en charge par votre
ordinateur.
Tableau 32. Code couleur des câbles des antennes
Connecteurs sur la carte sans fil
Principal
Auxiliaire
7. Déplacez et collez la pile bouton, puis acheminez son câble dans le guide de routage situé sur l'assemblage du repose-poignets et du
clavier.
8. Acheminez le câble de la carte d'E/S à travers les guides de routage situés en haut du câble FPC de la carte d'E/S WWAN sur
l'assemblage du repose-poignets et du clavier.
9. Branchez le câble de la carte d'E/S au connecteur (JIO1) situé sur la carte système.
10. Alignez et faites glisser la protection thermique WLAN vers la droite jusqu'à ce que le trou de vis de la protection thermique WLAN
s'aligne avec celui de la carte système.
REMARQUE :
La protection thermique WLAN comprend un tampon thermique fixé à la partie inférieure de la protection.
Assurez-vous de recoller le tampon thermique à son emplacement s'il est déplacé pendant la procédure de retrait.
Couleur des câbles de l'antenne
Blanc
Noir
Retrait et installation des unités remplaçables sur site (FRU)
Marquage sérigraphie
W
B
95
