RCA/TRRS Canal d'entrée stéréo, lecteur BT

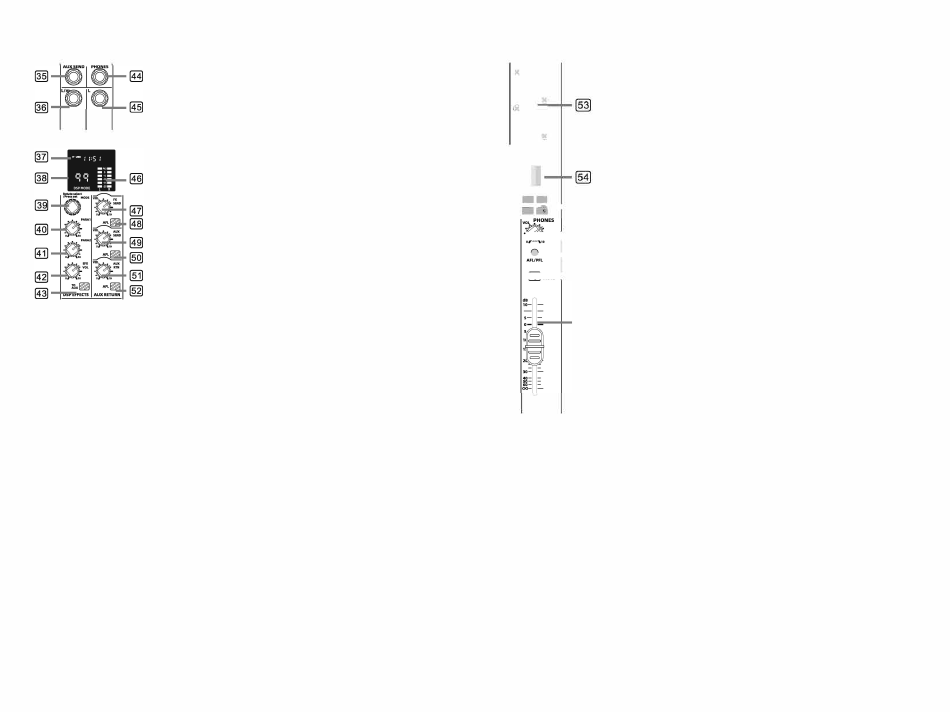

35.
AUX SEND - Envoi du son AUX à un DSP externe ou à un
haut-parleur de contrôle sur la scène.
· o · o
36.
AUX RTN - La borne d'entrée AUX RTN peut être utilisée pour
connecter un signal stéréo gauche/droite à une table de mixage, tel
que le signal de retour stéréo d'un DSP externe. Pour les signaux
AUX RTN
MONITOR
mono, utilisez l'entrée L de l'entrée stéréo.
37.
LECTEUR MP3/enregistreur/interface USB/affichage LED.
38.
Affichage du processeur numérique.
39.
Sélection du mode et bouton de confirmation du DSP.
40.
Bouton PARA 1 -- régler le paramètre 1.
41.
Bouton PARA 2 -- régler le paramètre 2.
42.
Bouton EFX VOL -- règle le volume de la sortie principale du
DSP.
43.
Bouton TO AUX, appuyez sur ce bouton, et le signal du DSP sera envoyé à la sortie AUX.
44.
Connecteur de sortie écouteurs PHONES, l'interface envoie un signal de copie du mixage
principal aux écouteurs, utilisez PHONES VOL pour régler le niveau. En mode PFL/ AFL, le
signal du canal de moniteur solo se substitue au signal de mixage principal sur la sortie
écouteurs.
45.
MONITOR OUT envoie le signal de copie du mixage principal au haut-parleur, et utilise
PHONES VOL pour régler le niveau d'envoi. En mode PFL/ AFL, le signal du canal de retour
solo se substitue au signal de mixage principal sur la sortie MONITOR OUT.
46.
En mode PFL/AFL, l'affichage du niveau sur la sortie principale fait basculer le niveau du
signal du canal vers le monitoring solo.
47.
FX SEND - règle le niveau total du canal de départ des effets.
48.
AFL -En appuyant sur cette touche, le fader derrière le canal d'envoi d'effets FX est affiché
au niveau principal pour un réglage plus précis du niveau. En mode AFL, le signal de l'effet FX
est envoyé à la sortie MONITOR OUT et à la sortie PHONES et l'affichage PFL/ AFL dans la
zone de contrôle principale est activé.
49.
AUX SEND - Règle le niveau total de transmission du canal AUX.
50.
AFL- Lorsqu'on appuie sur cette touche, le canal AUX envoie le signal du fader à l'affichage
du niveau principal pour un réglage plus précis du niveau. En mode AFL, le canal AUX envoie
des signaux à la sortie MONITOR OUT et à la sortie PHONES, et l'affichage PFL/ AFL s'allume
sur l'écran de contrôle principal.
51.
AUX RTN - Règle l'entrée et la sortie AUX RTN au niveau de mixage principal.
5
Sortie MAIN / PHONES
'�
- � .
· -
" ' " ' " {I]
Rl!carder
[B.] [Hl
lcci
-
é§
••
,,..,...-,.
lBi:I
;��-�
'----i-[@
@§)
-
� IIWH
�
MAIN OUT
52.
AFL : lorsqu'on appuie sur cette touche, le signal situé après le fader de l'interface
d'entrée AUX RTN est affiché au niveau principal, ce qui permet un réglage plus
précis du niveau. En mode AFL, les signaux de l'interface d'entrée AUX RTN sont
envoyés à la sortie MONITOR OUT et à la sortie PHONES et l'affichage PFL/AFL
dans la zone de contrôle principale est activé.
53.
Entrée XLR pour la sortie principale.
54.
Passage USB / connexion à l'ordinateur.
55.
Lecteur/enregistreur MP3/clavier d'interface USB.
56.
VOL PHONES - Permet de régler le volume des téléphones et du moniteur.
57.
PFL/ AFL - Appuyez sur ce bouton pour activer la fonction solo et la fonction
moniteur.
58.
MAIN MUTE - Appuyez sur ce bouton pour activer la sourdine dans la sortie
principale.
59.
MAIN OUT -Pour contrôler le volume principal.
