Description du récepteur

Face avant

[2] [4] [7]
[3] [5] [6]
8

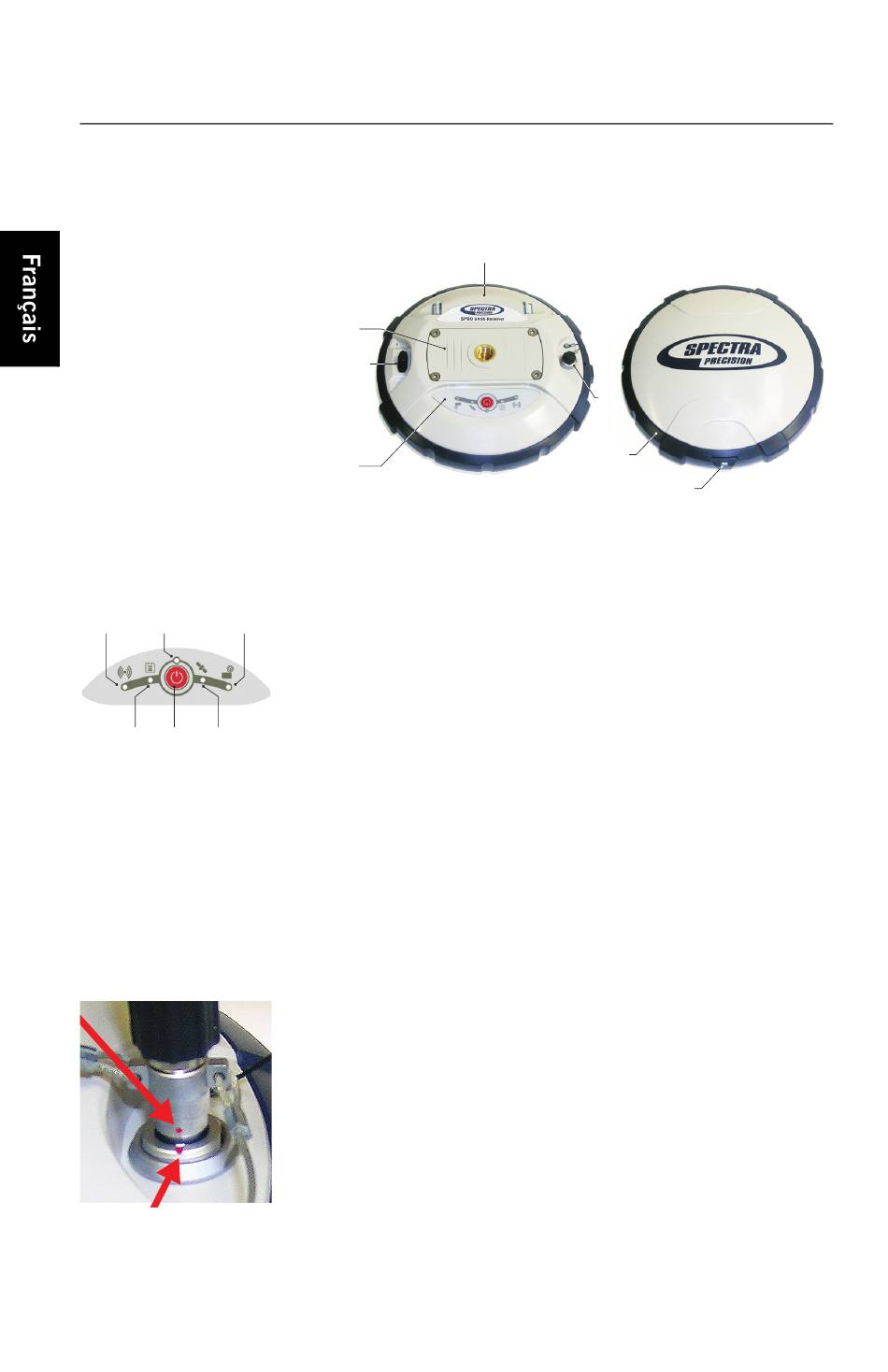

Les différentes parties du récepteur sont décrites ci-dessous.
[10]
[8]
[11]
[1]
• [1]: Panneau de contrôle, constitué des éléments
suivants, de gauche à droite (voir photo) :
– [2]: Voyant Bluetooth
– [3]: Voyant Enreg. (enregistrement de données)
– [4]: Voyant alimentation
– [5]: Bouton M/A (Marche-Arrêt/Configuration)
– [6]: Voyant réception satellites/position
– [7]: Voyant radio UHF
Voir Panneau de contrôle en page 15 pour plus
d'informations.
• [8]: Trou taraudé 5/8" pour fixation sur canne. Cet
élément est fixé sur une plaque amovible, constituant un
ensemble qui peut être remplacé par un module UHF
(option) doté de son propre embout spécifique et d'une
embase coaxiale centrale pour y connecter une antenne
(voir Utilisation de l'option kit UHF en page 25).
• [9]: Connecteur Alimentation/données (Entrée
alimentation continu + port série RS232 "A"). L'embase
du connecteur est protégée par un cache plastique noir
ancré au boîtier récepteur. Merci de toujours garder ce
cache en place lorsque le connecteur n'est pas utilisé. Ce
cache n'est pas polarisé.
IMPORTANT : Lorsque vous branchez un câble sur ce
connecteur, AVANT d'enfoncer la prise, veiller à bien
aligner les marques rouges (un point rouge sur la prise, un
trait rouge sur l'embase). Inversement, lorsque le moment
[9]
[12]
[13]
