10.9 Modérateur de tirage
1
min.
200 mm
2
11

Installation hydraulique

HARGASSNER La technologie de chauffage pour l'avenir
 Le modérateur de tirage doit être installé dans la cheminée côté ouvrage
 Régler le modérateur de tirage avec un déprimomètre à la valeur de 20 Pa
 Réaliser le conduit de sortie des fumées de façon ascendante

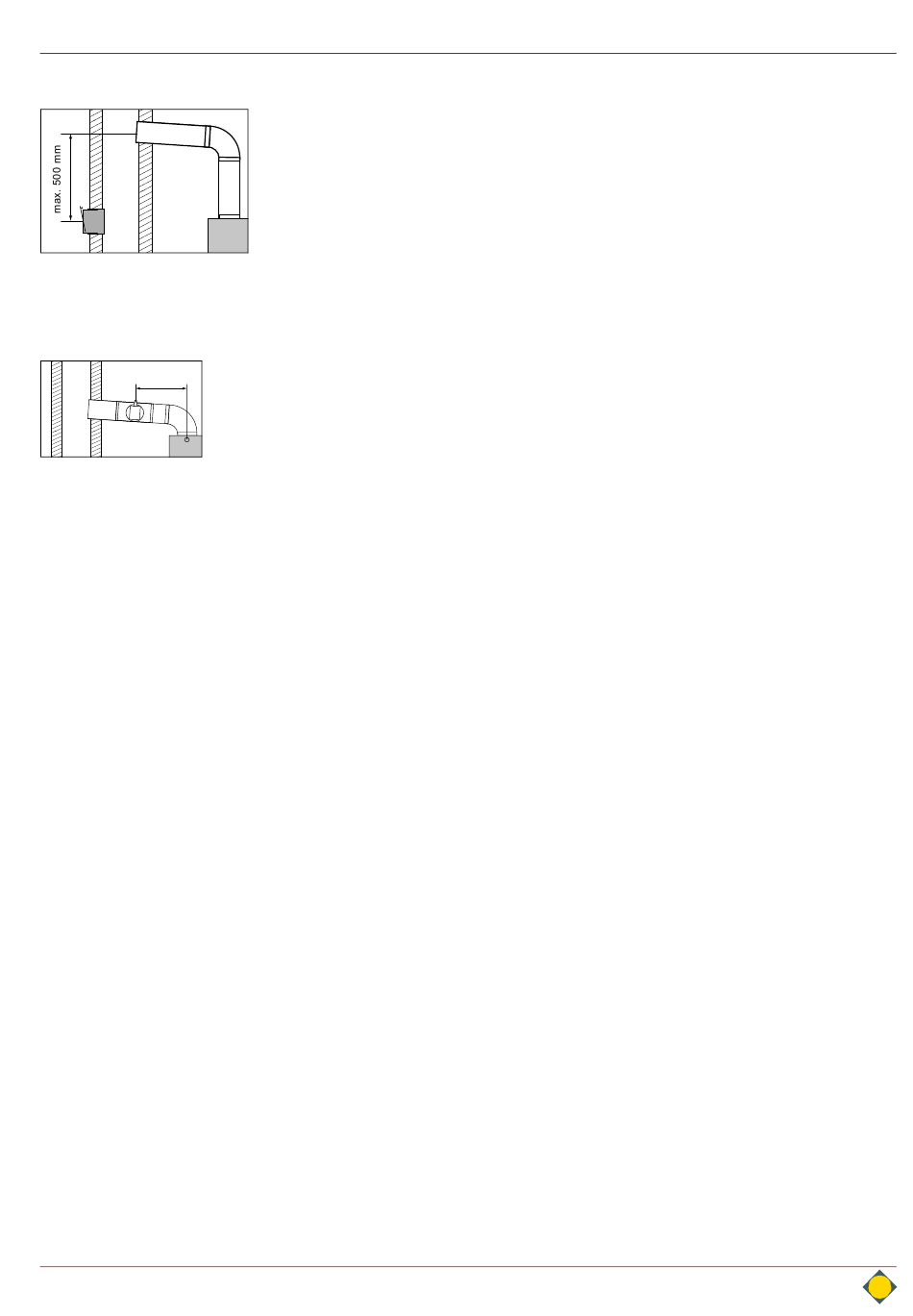

Un modérateur de tirage avec clapet anti-explosion (1) doit être installé dans la
cheminée, sous l'entrée du tuyau de liaison.
 Distance max. de 500 mm de la jonction conduit de sortie des fumées dans la
cheminée
 La pose du modérateur de tirages dans la cheminée constitue un avantage
en cas de surpression et en présence d'un mauvais tirage
Si la pose dans la cheminée est impossible, alors un modérateur de tirage avec
clapet anti-explosion (2) doit être installé dans le tuyau de liaison allant vers la
cheminée.
Distance minimale de 200 mm de la sonde de fumées
 Installer le circuit hydraulique conformément au schéma hydraulique joint
(schéma de chauffage)
 Schémas standards ou spécifiques
 Pour les installations à basse température (planchers ou murs chauffants),
une pompe de bouclage est nécessaire
 La tuyauterie et les joints doivent supporter une température de 110 °C
 Respecter les raccordements sur l'installation
 Dans le cas d'un ballon tampon avec serpentin inox intégré, un mélangeur
d'eau de service est impérativement nécessaire
 Raccorder tous les dispositifs de sécurité
 Soupape de sécurité thermique
 Contrôler le sens de rotation des vannes mélangeuses
 Poser les clapets anti-retours, vannes de réglage... selon le schéma hydraulique
 Monter les sondes selon le schéma hydraulique
Voir "Montage de la sonde" à la page 35.

 L'eau pour le chauffage doit correspondre aux normes nationales en vigueur
en termes de propriétés physiques et chimiques (EN 12828,
ÖNORM H 5195-1, VDI 2035, SWKI BT 102-01, SIA 384)
 La conductivité électrique de l'eau de chauffage doit être comprise entre 20 et
200 µS
 Lors du remplissage avec de l'eau de chauffage, l'air ne doit pas entrer dans le
système de chauffage - purger le tuyau de remplissage avant de le brancher
 Utiliser uniquement des dispositifs de remplissage de chauffage homologués
pour le remplissage avec de l'eau de chauffage
