DPLUS MEGA5 Manuel Technique

Masquer les pouces
Table des Matières

Liens rapides

Télécharger ce manuel
MANUALE TECNICO D'INSTALLAZIONE
TECHNICAL INSTALLATION MANUAL
MANUAL TÉCNICO DE INSTALACIÒN
MANUEL TECHNIQUE D'INSTALLATION
IT
AUTOMAZIONE PER CANCELLI SCORREVOLI
EN
ELECTROMECHANICAL OPERATOR FOR SLIDING GATES
ES
MOTORREDUCTOR ELECTROMECÁNICO PARA CANCELAS CORREDERAS
FR
MOTOREDUCTEUR ELECTROMECANIQUE POUR PORTAILS COULISSANTS
Table des Matières
loading

Manuels Connexes pour DPLUS MEGA5

Sommaire des Matières pour DPLUS MEGA5

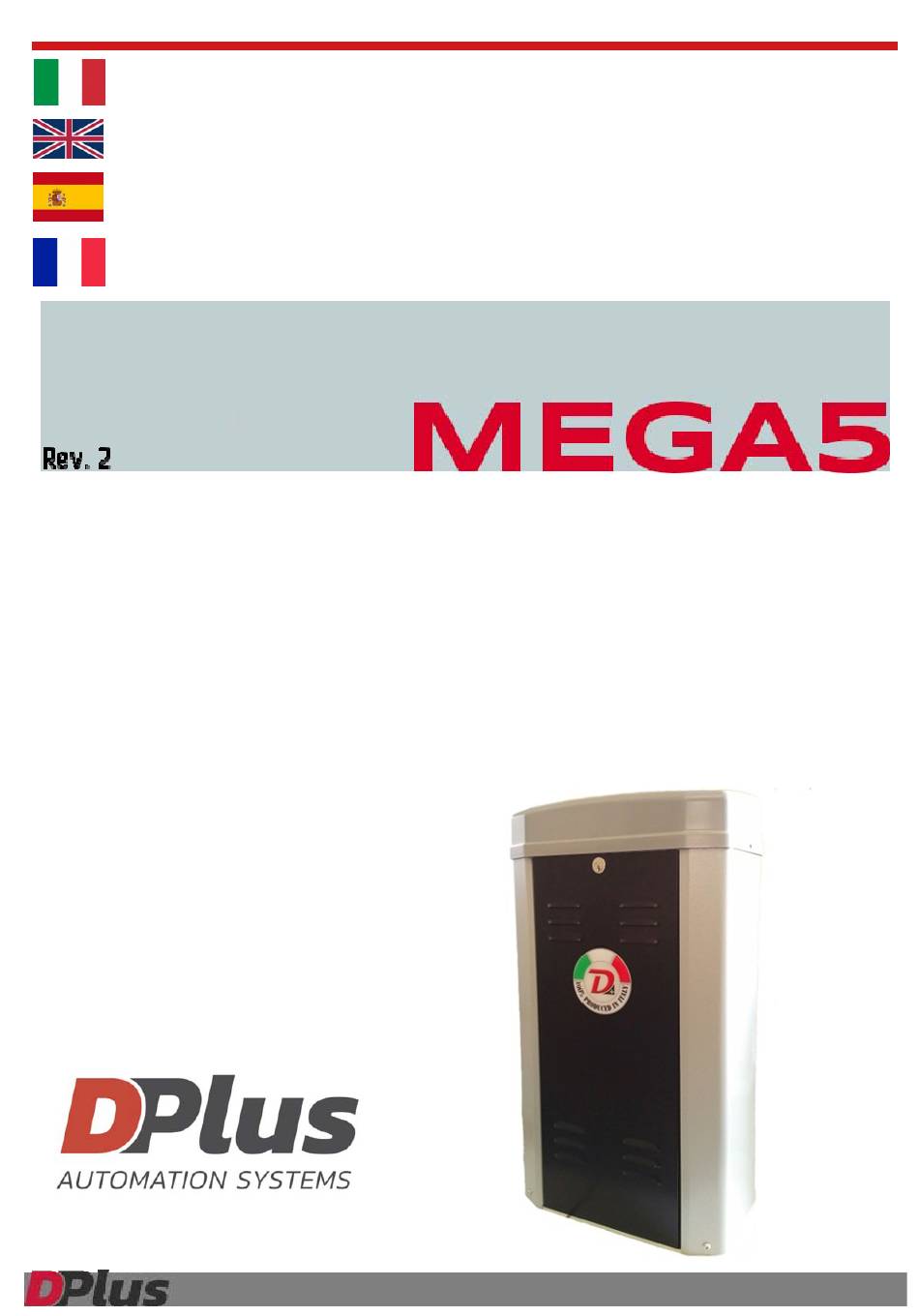

  • Page 1 MANUALE TECNICO D'INSTALLAZIONE TECHNICAL INSTALLATION MANUAL MANUAL TÉCNICO DE INSTALACIÒN MANUEL TECHNIQUE D'INSTALLATION AUTOMAZIONE PER CANCELLI SCORREVOLI ELECTROMECHANICAL OPERATOR FOR SLIDING GATES MOTORREDUCTOR ELECTROMECÁNICO PARA CANCELAS CORREDERAS MOTOREDUCTEUR ELECTROMECANIQUE POUR PORTAILS COULISSANTS...
  • Page 2 Radio device + keypad Mando Radio Radio clavier + pavé numérique     Importante:   DPLUS consiglia di utilizzare DPLUS recommends to use DPLUS recomienda utilizar DPLUS recommande d'utiliser unicamente accessori DPLUS only accessories DPLUS únicamente accesorios DPLUS seulement accessoires DPLUS...
  • Page 3             SCHEDA TECNICA TECHNICAL DATA FICHA TÉCNICA FICHE TECHNIQUE Mega5 Mega5 Inverter Peso MAX anta Max leaf weight Peso máximo hoja Poids max portail 5000Kg 5000Kg Alimentazione motore Motor power supply Fuerza de motor Alimentation du moteur...
  • Page 4     Note per l'installazione - Installation notes - Notas de instalación - Notes d'installation   Prima di procedere all'installazione, verificare che il cancello sia perfettamente funzionante. È opportuno infine verificare che la guida di scorrimento a terra non presenti malformazioni e che sia a livello, e che vi sia il fermo meccanico in apertura al fine di evitare che il cancello fuoriesca dalle guide superiori.
  • Page 5     Verificare l'idoneita delle ruote rispetto alla guida (Fig.3). Verify the suitability of the wheels compared to the guide (Fig.3). Comprobar la idoneidad de las ruedas respecto a la guía (Fig.3). Vérifier l'adéquation des roues par rapport au guide (Fig.3).  ...
  • Page 6 Procedura di sblocco – Release system - Sistema de desbloqueo – Système de libération Aprire il coperchio anteriore sfilare la carcassa dal motoriduttore, svitando le viti presenti nella parte bassa della stessa. Posizionare il motoriduttore sulla contropiastra ed avvitarla tramite idadi M12 in dotazione. (Fig.4) Aprire il coperchio anteriore, (Fig.5) inserire la chiave esagonale (H) in dotazione e ruotare in senso orario per sbloccare e anti-orario per bloccare.
  • Page 7 État d'origine. Le motoréducteur MEGA5 n’est pas équipé de friction mécanique et doit donc être installé accouplé à la centrale de commande DPLUS prévue à cet effet, ou à une centrale pourvue de friction électronique.
  • Page 8 RISOLUZIONE PROBLEMI, CAUSE E RIMEDI – TROUBLESHOOTING, CAUSES AND SOLUTIONS Alimentazione di rete assente Controllare l’interruttore Principale Controllare eventuali selettori o comandi di STOP. Se inutilizzati ITALIANO Presenza di STOP di emergenza verificare ponticello su ingresso contatto STOP su centralina Fusibile bruciato Sostituirlo con uno dello stesso valore.

  • Page 9: Avvertenze Per La Sicurezza

    AVVERTENZE PER LA SICUREZZA Le presenti avvertenze sono parte integranti de essenziali del prodotto e devono essere consegnate all'utilizzatore. Leggerle attentamente in quanto forniscono importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione. È necessario conservare il presente modulo e trasmetterlo ad eventuali subentranti nell'uso dell'impianto. L'errata installazione o l'utilizzo del prodotto può essere fonte di grave pericolo.

  • Page 10: Advertencias De Seguridad

    - ADVERTENCIAS DE SEGURIDAD Estas advertencias son parte esencial e integrante del producto y deben ser entregadas al usuario. Lea con cuidado, ya que contieneninformación importante sobre la instalación, el uso y mantenimiento. Es necesario conservar el presente documento y transmitirlo a eventuales subentrantes.
  • Page 11 Note: ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________ ______________________________________________________________...

  • Page 12: Dichiarazione Ce Di Conformita

    DICHIARAZIONE CE DI CONFORMITA' Si dichiara che il prodotto:  MOTORIDUTTORE PER CANCELLO SCORREVOLE : MODELLO  MEGA (tutti i tipi)  E’ conforme ai requisiti delle Direttive  – 89/336/CEE (compatibilità elettromagnetica) e succ. modifiche – 92/31/CEE – 93/68/CEE E' conforme alle seguenti norme armonizzate per compatibilità elettromagnetica:  – EN 61000‐3‐2  2014/30/CE – EN 60555‐3‐ 2006/95/CE – EN 55014  2014/35/CE E’ conforme ai requisiti delle Direttive  – 73/23/CEE (Bassa Tensione) E' conforme alle seguenti norme armonizzate :  – EN 50082/1 – EN 60335‐1 E' FATTO DIVIETO, PER LE MACCHINE OGGETTO DELLA PRESENTE DICHIARAZIONE, DI ESSERE MESSE IN SERVIZIO PRIMA CHE LE  MACCHINE IN CUI SARANNO INCORPORATE O ASSIEMATE, SIANO STATE DICHIARATE CONFORMI ALLE DISPOSIZIONI DELLA  NORMATIVA.  Alice Zaltron  Legale Rappresentante ...
