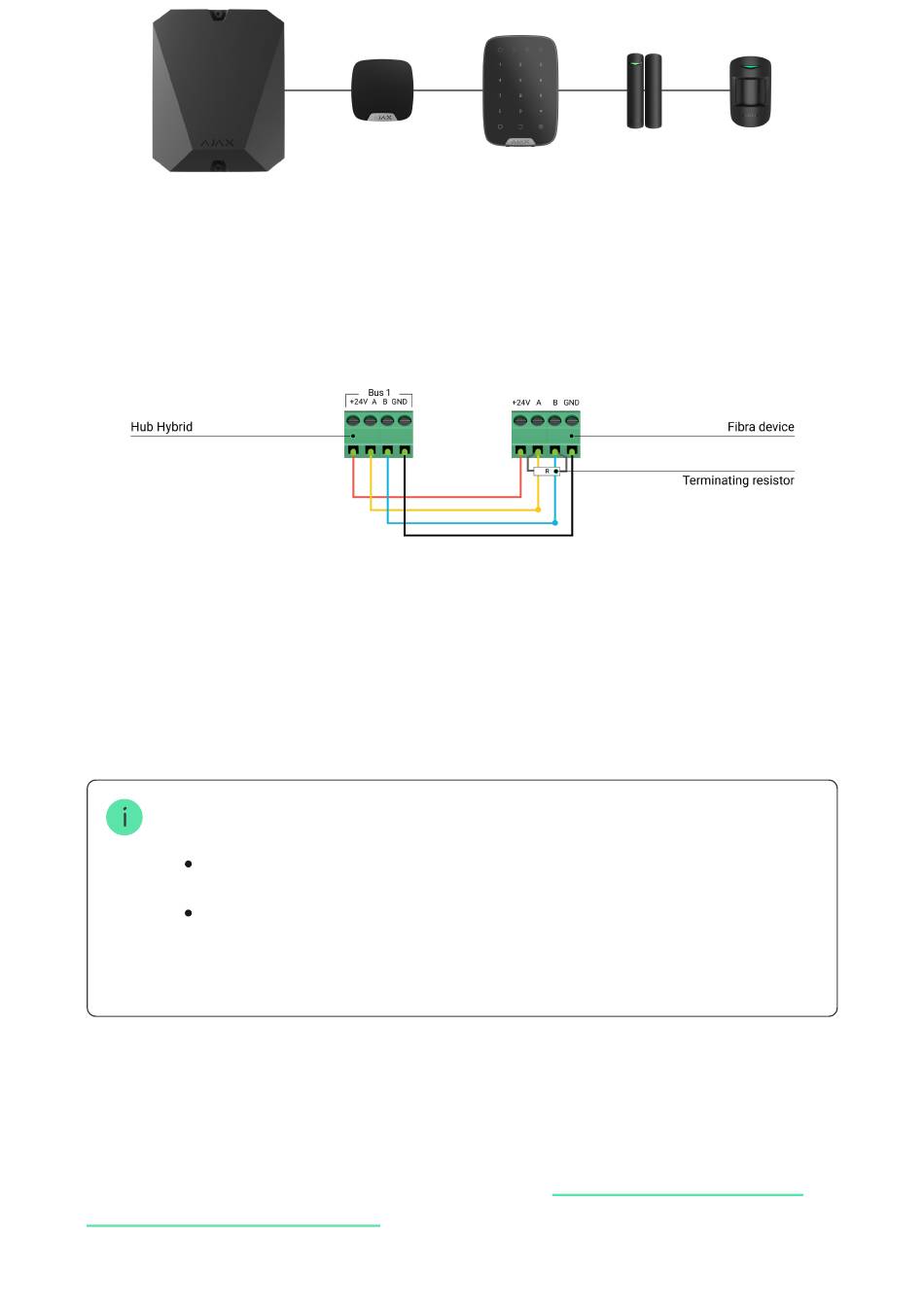

Lorsque vous utilisez la topologie Linéaire, veillez bien à installer une résistance
de terminaison de 120 Ω à l'extrémité de la ligne (incluse dans le kit de la
centrale). La résistance de terminaison est connectée aux bornes de signal du
dernier détecteur de la ligne.
Longueur et type de câble
La portée maximale d'une connexion filaire utilisant la topologie Linéaire est de 2
000 mètres, et en utilisant la topologie en Anneau – 500 mètres.
Types de câbles recommandés :
U/UTP cat.5 4 × 2 × 0,51. Le matériau conducteur est le cuivre.
Câble d'alarme 4 × 0,22. Le matériau conducteur est le cuivre.
Si vous utilisez un autre type de câble, la portée de communication pour les connexions
filaires peut varier. Aucun autre type de câble n'a été testé.
Vérification avec un calculateur
Pour s'assurer que le projet est calculé correctement et qu'un tel système
fonctionnera dans la réalité, nous avons développé
communication des lignes Fibra
communication et la longueur du câble pour les dispositifs Fibra câblés avec la
configuration choisie au moment de la conception du système.
un calculateur de portée de
. Le calculateur permet de vérifier la qualité de la
