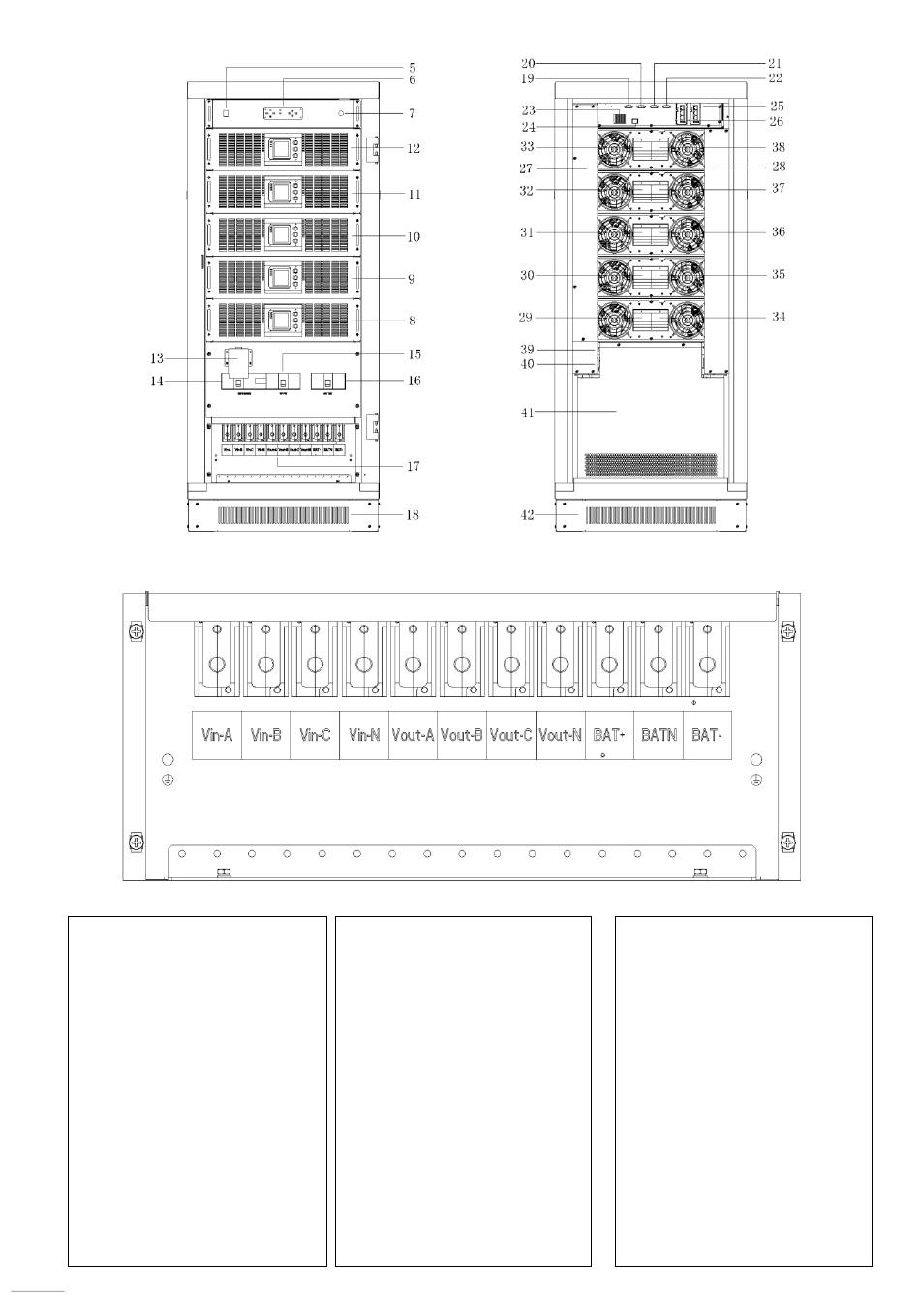

Face avant 100KVA (intérieure)
5 – Interrupteur principal du moniteur
central
6 – Ecran LED du moniteur central
7 – Commutateur d'arrêt d'urgence
(EPO)
8 – Module ASI 1
9 – Module ASI 2
10 – Module ASI 3
11 – Module ASI 4
12 – Module ASI 5
13 – Couvercle protecteur de
l'interrupteur de maintenance
14 – Interrupteur de maintenance
15 – Interrupteur de sortie
16 – Interrupteur de batterie
17 – Bloc de terminaison pour entrée,
sortie & batterie
18 – Couvercle inférieur de la porte du
devant
8
Bloc de terminaison de l'armoire 100KVA (bloc de terminaison sans couvercle)
19 – Port RS485
20 – Port RS485
21 – Port RS232
22 – Port d'OPTION
23 – Port de démarrage à froid
24 – Port de connexion LCD
25 – Port SNMP
26 – Port pour réseau intelligent
27 – Entrée modulaire
28 – Sortie modulaire
29 – Interrupteur principal pour
module ASI 1
30 – Interrupteur principal pour
module ASI 2
31 – Interrupteur principal pour
module ASI 3
32 – Interrupteur principal pour
module ASI 4
Série MODULAR 20-800KVA 3/3 - ASI
Face arrière 100KVA (bloc de terminaison sans couvercle)
33 – Interrupteur principal pour
34 – Interrupteur by-pass pour module
35 – Interrupteur by-pass pour module
36 – Interrupteur by-pass pour module
37 – Interrupteur by-pass pour module
38 – Interrupteur by-pass pour module
39 – Port parallèle
40 – Port de service
41 – Couvercle protecteur pour bloc de
42 – Couvercle inférieur de la porte
module ASI 5
de puissance 1
de puissance 2
de puissance 3
de puissance 4
de puissance 5
terminaison
arrière
