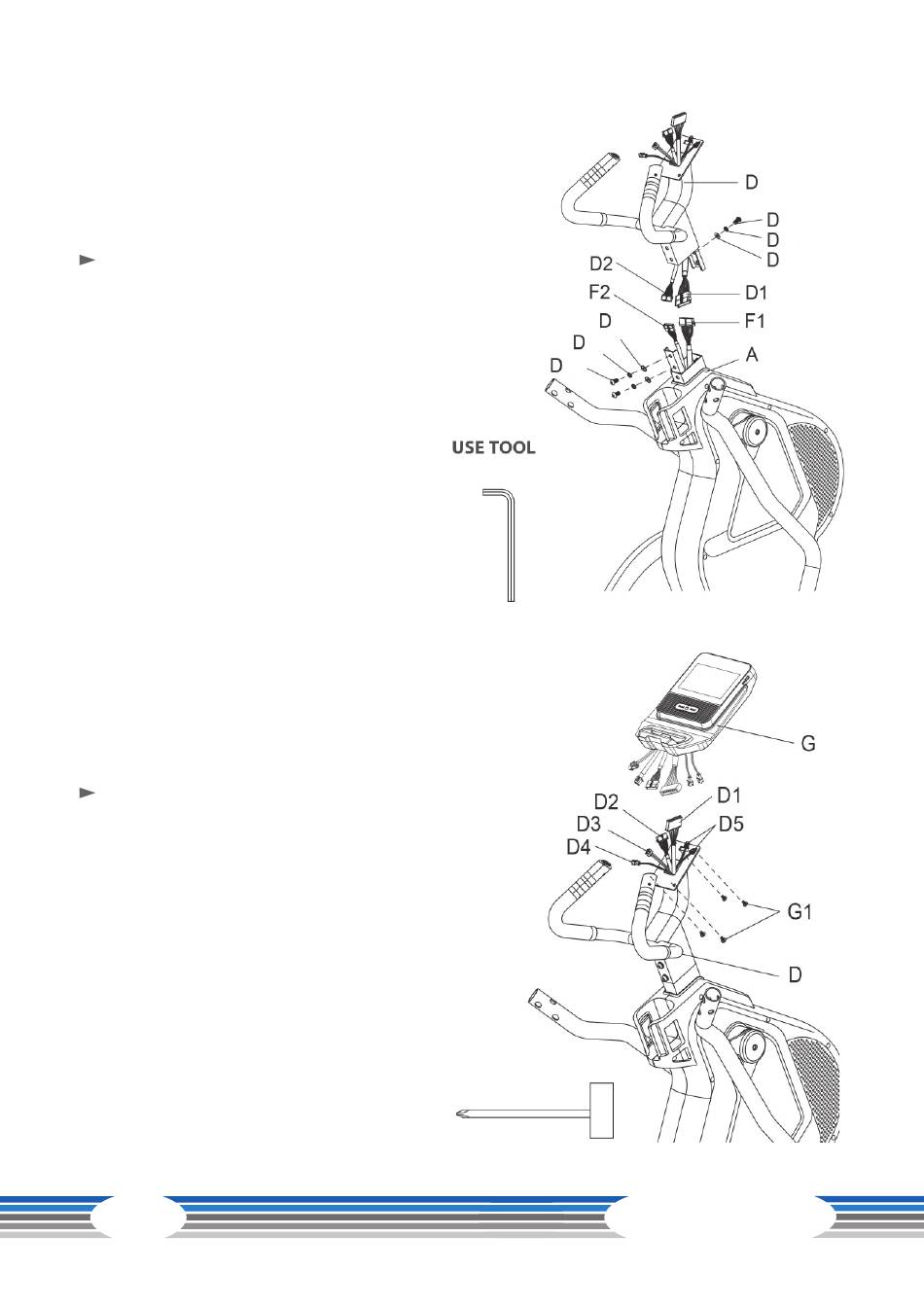

Étape 4 :
Montage du mât de la console
REMARQUE
Les vis (D12), les rondelles élastiques (D14) et les
rondelles (D15) prémontées doivent être retirées avant
la mise en place du mât de console.
1.
Relier les câbles D1 et A1 ainsi que D2 et A2 entre eux.
ATTENTION
Veillez à ne pas pincer les câbles lors de l'étape suivante.
2.
Insérez le mât de console (D) dans le cadre principal (A)
et fi xez-le avec les vis (D12), les rondelles à ressort (D14)
et les rondelles (D15) retirées.
Étape 5 :
Montage de la console
1.
Desserrez les quatre vis (G1) à l'arrière de la console
(G).
2.
Raccorder les câbles du mât de console (D1, D2, D3,
D4, D5) à leurs contreparties correspondants de la
console (G).
ATTENTION
Veillez à ne pas pincer les câbles lors de l'étape
suivante.
3.
Insérez avec précaution l'excédent de câble dans le
mât de la console (D).
4.
Monter la console (G) sur le mât de la console (D) avec
les vis (G1) desserrées, d'abord à la main puis serrer
avec l'outil.
18
16
15
13
6 m/m
OUTILS
FX90 Touch
13
15
16
