Logique/Pulse
Filtre

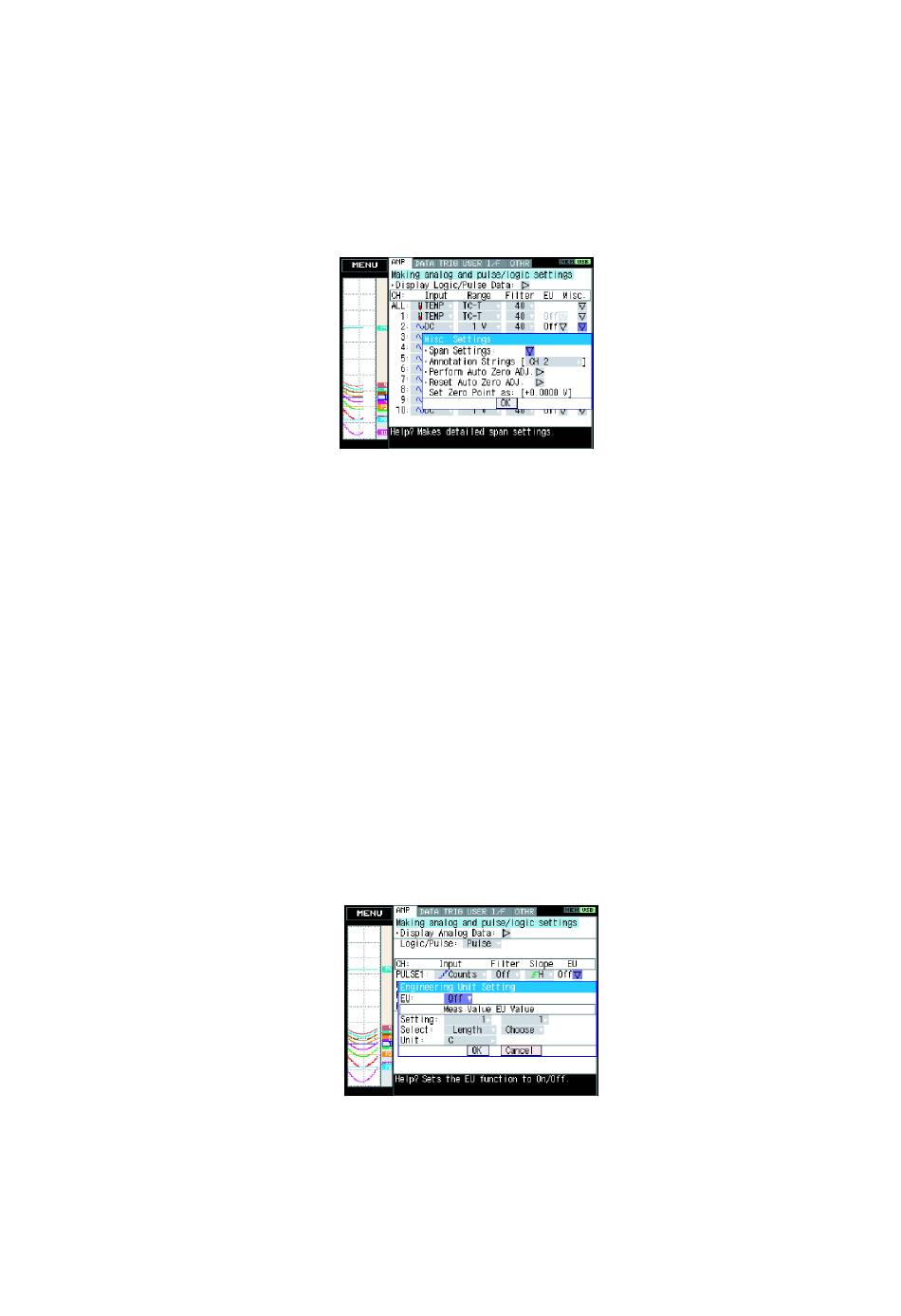

Entrée Pulse ...................... Définit le mode d'entrée Pulse pour chaque voie.
Pulse Slope :
Pulse UU (Echelle) :
Logique .................................Active la voie logique: Off (désactivée), On (activée).
Span
: Définit un span détaillé pour chaque voie.
Annotation
: Définit un commentaire pour chaque voie.
Auto Zéro AJUST : Pour les mesures de tension, un ajustement Auto
Zéro peut être effectué.
Effectue AJUST
: Modifie la tension d'entrée courante en valeur
de tension zéro.
Annule AJUST
: Annule la valeur position de tension zéro et affiche la
tension d'entrée.
Sélectionne le type d'entrée numérique
• Off : L'entrée numérique est inactive
• Logique : L'entrée numérique est un signal Logique
• Pulse : L'entrée numérique est un signal Impulsion
Définit le filtre pour l'entrée numérique
• Off : Le filtre pour l'entrée numérique est inactif
• On : Active le filtre pour l'entrée numérique (filtre d'environ 30Hz
à -3dB).
• Off: Entrée désactivée.
• Révol.: Compte le nombre d'impulsions par seconde et affiche la
valeur multipliée par 60 (valeurs rpm).
• Counts: Affiche le nombre cumulé d'impulsions de chaque
intervalle d'échantillonnage depuis le début de la mesure.
• Inst.: Affiche le nombre d'impulsions de chaque intervalle
d'échantillonnage.
Définit la condition de prise en compte du signal d'entrée.
• H: Compte le signal d'impulsion lorsque le front est montant.
• L: Compte le signal d'impulsion lorsque le front est descendant.
Effectue une mise à l'échelle et conversion d'unité des valeurs mesurées.
• Valeur Mes.: Spécifie la valeur numérique à convertir.
• Valeur UU:
Spécifie la valeur numérique après conversion.
• Unité:
Sélectionne l'unité de conversion. Elle peut être spécifiée
caractères par caractères ou une unité prédéfinie.
• Sélect:
Sélectionne le type d'unité utilisateur.
• Choisissez:
Sélectionne l'unité de conversion prédéfinie.
Paramètrage de l'appareil
3-17
