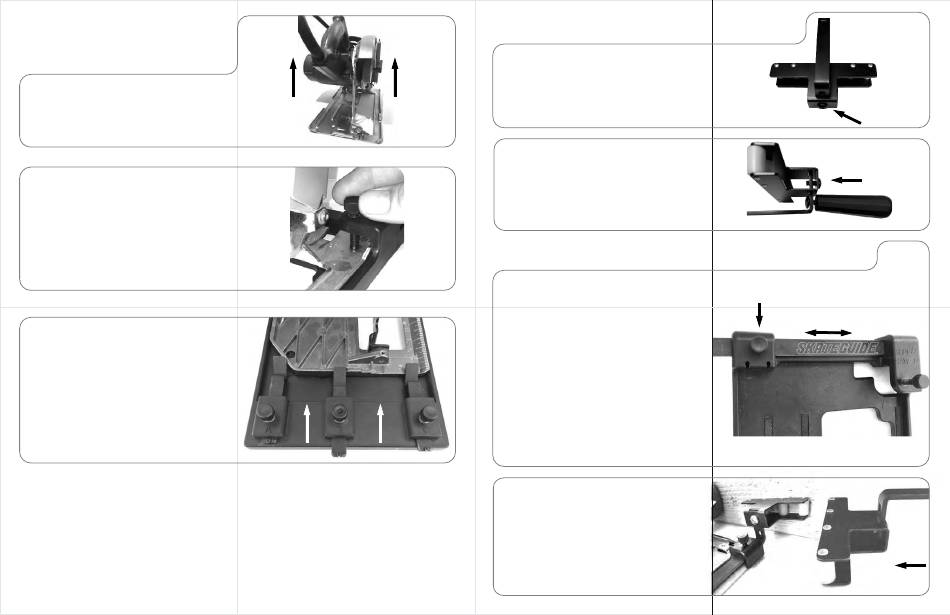

INSTALLATION
ATTENTION! DÉBRANCHEZ TOUJOURS VOTRE OUTIL
ÉLECTRIQUE LORSQUE VOUS CHANGEZ LES ACCESSOIRES!
1re ÉTAPE
Soulevez la scie dans la position de profondeur de coupe
complètement relevée et verrouillez-la en place.
2e ÉTAPE
Prolongez les glissières de verrouillage de l'emplacement 3
jusqu'à leur position la plus ouverte. Faites glisser la scie
dans le SKATEPLATE, l'extrémité avant en premier, et sous
le boulon de verrouillage à l'emplacement 1.
Alignez la scie à l'avant et sur le côté droit du SKATEPLATE
pour obtenir des coupes précises et alignées. Serrez
fermement à la main le boulon de verrouillage à
l'emplacement 1.
3e ÉTAPE
Poussez les 3 glissières de verrouillage vers l'avant et
fermement contre l'arrière de la plaque de base de la scie et
serrez fermement les 3 boulons de verrouillage.
REMARQUE: la glissière de verrouillage A peut ne pas toujours entrer en
contact avec les plaques de base de certains modèles de scies. Retirez la
glissière de verrouillage A ou faites-la glisser jusqu'à la plaque de base de la
scie et serrez-la fermement en place.
Si les glissières de verrouillage n'atteignent pas l'arrière de la plaque de base
de votre scie, insérez les entretoises en nylon mentionnées précédemment.
GLISSIÈRE DE VERROUILLAGE UNIVERSELLE: Cette glissière est un accessoire
optionnel et n'est destinée qu'aux très rares modèles de scies dont le bord de
la plaque de base de la scie est élevé, ce qui empêche l'insertion des
glissières de verrouillage standard en place.
Votre SKATEPLATE Sidewinder est maintenant prêt à l'emploi!
*La plaque de base de votre scie doit toujours être alignée vers l'avant et sur la droite afin de faire des coupes parfaitement droites.
Vérifiez TOUJOURS le bon alignement avant de commencer une découpe!
NE SERREZ PAS EXCESSIVEMENT LES BOULONS DE VERROUILLAGE, CAR CELA PEUT ENTRAÎNER LA DÉFAILLANCE DES COMPOSANTS!
POUR TOUTE QUESTION SUPPLÉMENTAIRE OU POUR VISIONNER DES VIDÉOS
ÉDUCATIVES, VEUILLEZ VOUS RÉFÉRER À NOTRE SITE WEB
WWW.SKATEPLATE.COM
A
B
C
ASSEMBLAGE DU SKATEGUIDE
1re ÉTAPE
Insérez l'extrémité coudée de la règle dans la fente
rectangulaire de la tête du rouleau et serrez
fermement la vis de fixation comme indiqué sur la
Figure 1.
2e ÉTAPE
Insérez le boulon de verrouillage pour la poignée à
travers l'extrémité coudée de la règle et fixez la
poignée au boulon de verrouillage. Serrez fermement
la poignée en la faisant tourner à la main jusqu'à ce
qu'elle soit bien serrée.
Votre SKATEGUIDE est maintenant prêt à l'emploi!
UTILISATION DE VOTRE SKATEGUIDE
Faites glisser l'extrémité de la règle du SKATEGUIDE dans
les fentes rectangulaires sur le côté GAUCHE ou DROIT de
l'avant de votre SKATEPLATE aux emplacements 1 et 2, tel
qu'indiqué. Pour des raisons de stabilité et de sécurité,
assurez-vous que la règle du SKATEGUIDE est au moins
complètement
insérée
dans
les
deux
fentes
emplacements 1 et 2.
Mesurez la largeur de la coupe et serrez le boulon de
verrouillage à l'emplacement 2 pour fixer le SKATEGUIDE en
place. Vérifiez périodiquement le serrage de la vis de
verrouillage après une opération de sciage prolongée pour
vous assurer que la largeur mesurée n'a pas été modifiée.
Pour les coupes plus larges, le SKATEGUIDE peut être inséré
dans le SKATEPLATE en partant de la fente opposée au côté
de la lame de scie. Voir l'image.
COUPE À REBOURS DE SKATEGUIDE
Le SKATEGUIDE peut être utilisé comme un guide inversé en
montant le rouleau dans le sens opposé comme indiqué.
Inversez la tête du rouleau et installez la vis de fixation.
N'installez pas la poignée. Rangez la poignée et le boulon de
verrouillage pour la poignée dans un endroit sûr.
aux
