ECL Comfort 210 / 296 / 310, application A231 / A331

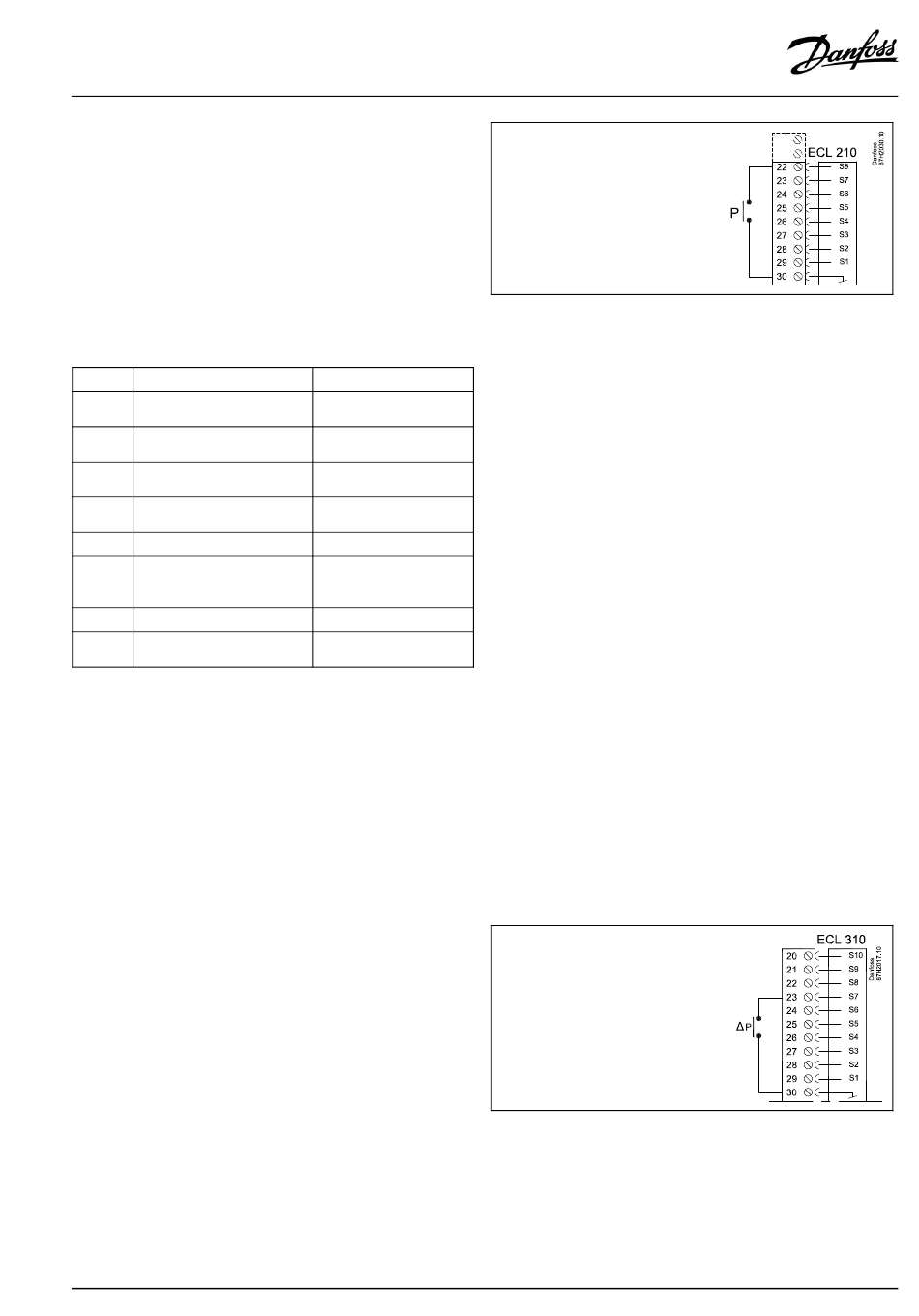

Raccordement d'un pressostat, S8
Le schéma montre la connexion à l'ECL 210, mais est également
valable pour la connexion à l'ECL 296 et à l'ECL 310.
A331.1/A331.2 :
Sonde
Description
S1
Sonde de température
extérieure*
S2
Sonde de température de
départ d'alimentation**
S3
Sonde de température de
départ***
S5
Sonde de température de
retour
S7
Pressostat différentiel
S8
Transmetteur de pression
(0–10 V)
ou pressostat
S9
Sélecteur d'alarme
S10
Transmetteur de pression
(0–10 V)
*
Si la sonde de température extérieure n'est pas raccordée ou
en cas de court-circuit du câble, le régulateur agit comme si la
température extérieure était de 0 (zéro) °C.
**
Uniquement pour l'application A331.2
*** La sonde de température de départ doit toujours être
raccordée pour disposer de la fonctionnalité désirée. Si la
sonde n'est pas branchée, ou en cas de court-circuit du
câble, la vanne de régulation motorisée se ferme (fonction
de sécurité).
Raccordement du pressostat différentiel, S7
AQ000086469805fr-000501
Type recommandé
ESMT
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
ESM-11/ESMB/
ESMC/ESMU
© Danfoss | 2021.02 | 25
