Montage

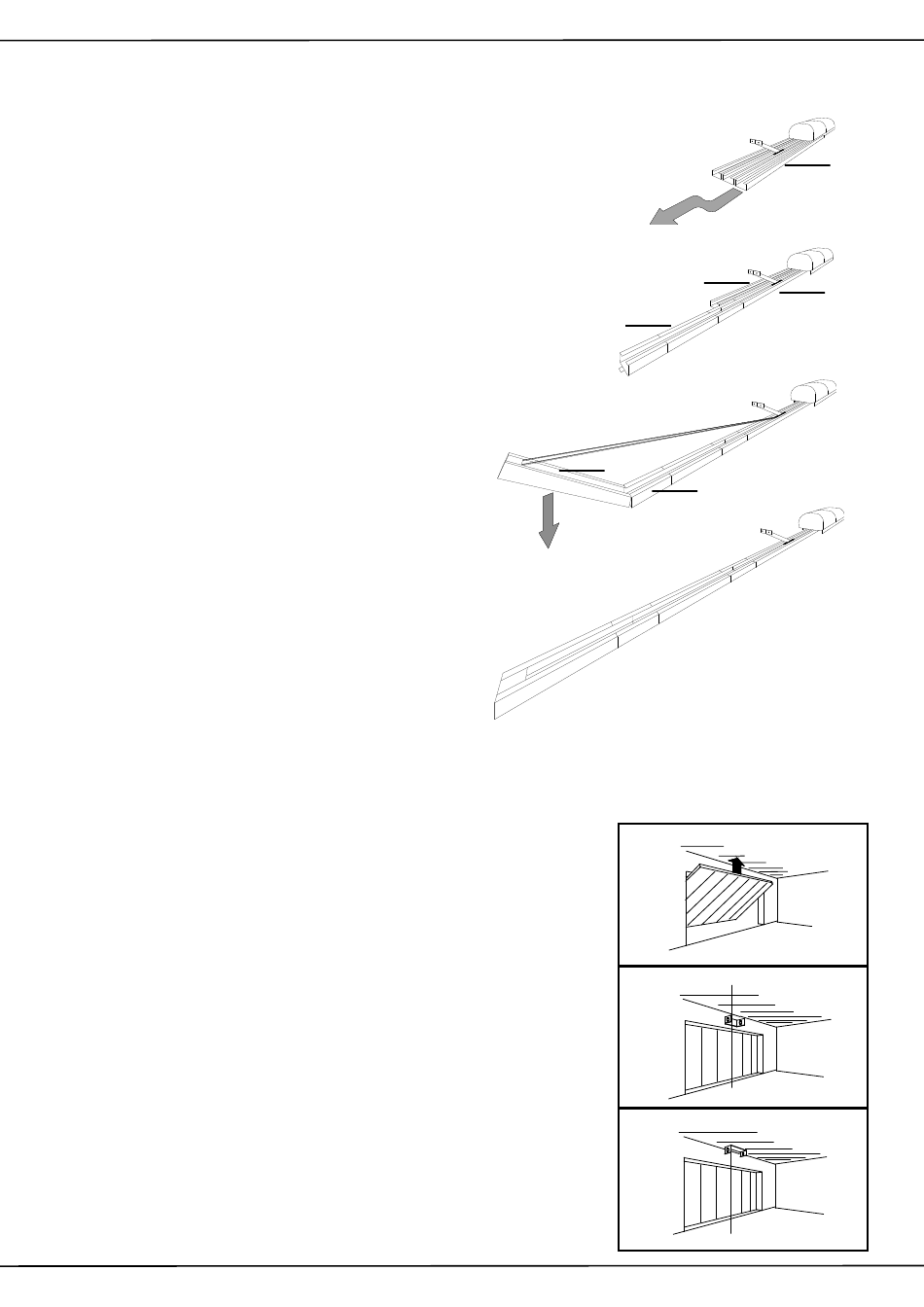

Prémontage du mécanisme
Veillez à ce que la chaîne ne se torde pas. Pour cette raison ne
soulevez pas les différentes pièces lors du prémontage, mais
poussez les !
1. Der mécanisme se trouve déballé devant vous au sol; la tête du
tête du mécanisme est située à droite.
2. Prenez maintenant le bout de rail en C désigné par (1) sur le
schéma et placez le devant.
3. Faites glisser le manchon en C désigné par (2) jusqu'à la butée
vers l'avant.
4. Prenez maintenant le bout de rail en C désigné par (3) et faites
le glisser devant le bout de rail en C déjà monté.
5. Insérez la pièce (3) comme cela est montré sur le schéma
obliquement à partir du haut dans le manchon en C dépassant
légèrement (4).
6. Poussez maintenant le dernier bout du rail en C (3)
vers le bas. La chaîne est maintenant tendue et le manchon en C
(4) peut maintenant être poussé jusqu'à la butée.
7. Retournez maintenant votre mécanisme et vissez les goujons
filetés qui sont livrés avec dans le manchon en C.
Votre mécanisme est maintenant prêt à être monté.
Le chaîne est prétendue en usine. Ne modifiez pas la tension
de la chaîne!
ATTENTION:
Les interrupteurs de fin de course de votre mécanisme ont un
préréglage en usine.
Ne modifiez pas ce réglage avant que le mécanisme ne soit monté
au plafond et à la porte de garage,
sinon votre mécanisme peut être détruit, s'il est mis en fonction-
nement non-monté (le chariot d'entraînement peut percuter la
tête du mécanisme). Veuillez tenir compte à ce sujet également de
la page 9.
Montage du mécanisme
Distance minimum par rapport au plafond
Mesurez la distance entre le bord supérieur de la porte et le pla-
fond (1). Mesurez la distance minimum pour le montage de votre
mécanismes doit comporter 35 mm (si non voir page 5).
La cornière de fixation au linteau du mécanisme peut aussi bien
être fixée au plafond (2a) qu'au linteau (2).
1. Mesurez le milieu de votre porte de garages et marquez la sur
le linteau et sut le bord supérieur de la porte.
2. Fixez la cornière de fixation au linteau au milieu du linteau ou
au plafond (nous recommandons le linteau si cela est possible).
Page 6
(3)
(1)
(3)
(4)
(1)
(2)
(2a)
(1)
(2)
