Mode d`emploi
Composants de manipulation pinces GPP
3.9.
Déplacement des doigts de préhension dans le sens Y
(Le sens Y est l'axe transversal du mouvement d'ouverture et de fermeture).
Pour les cas d'applications qui exigent une concentricité précise entre l'axe de la pièce serrée et par
exemple l'axe de rotation d'un e unité rotative, il est nécessaire que les deux doigts de préhension subis-
sent une correction de l'axe Y.
Procédure de réglage
– Desserrer les vis de fixation des doigts (S F )
– Les doigts ne peuvent alors se déplacer que dans l'axe Y. (Le sens X est conservé).
– ∆Y max. correspond au jeu de la vis dans le trou débouchant du doigt de serrage.

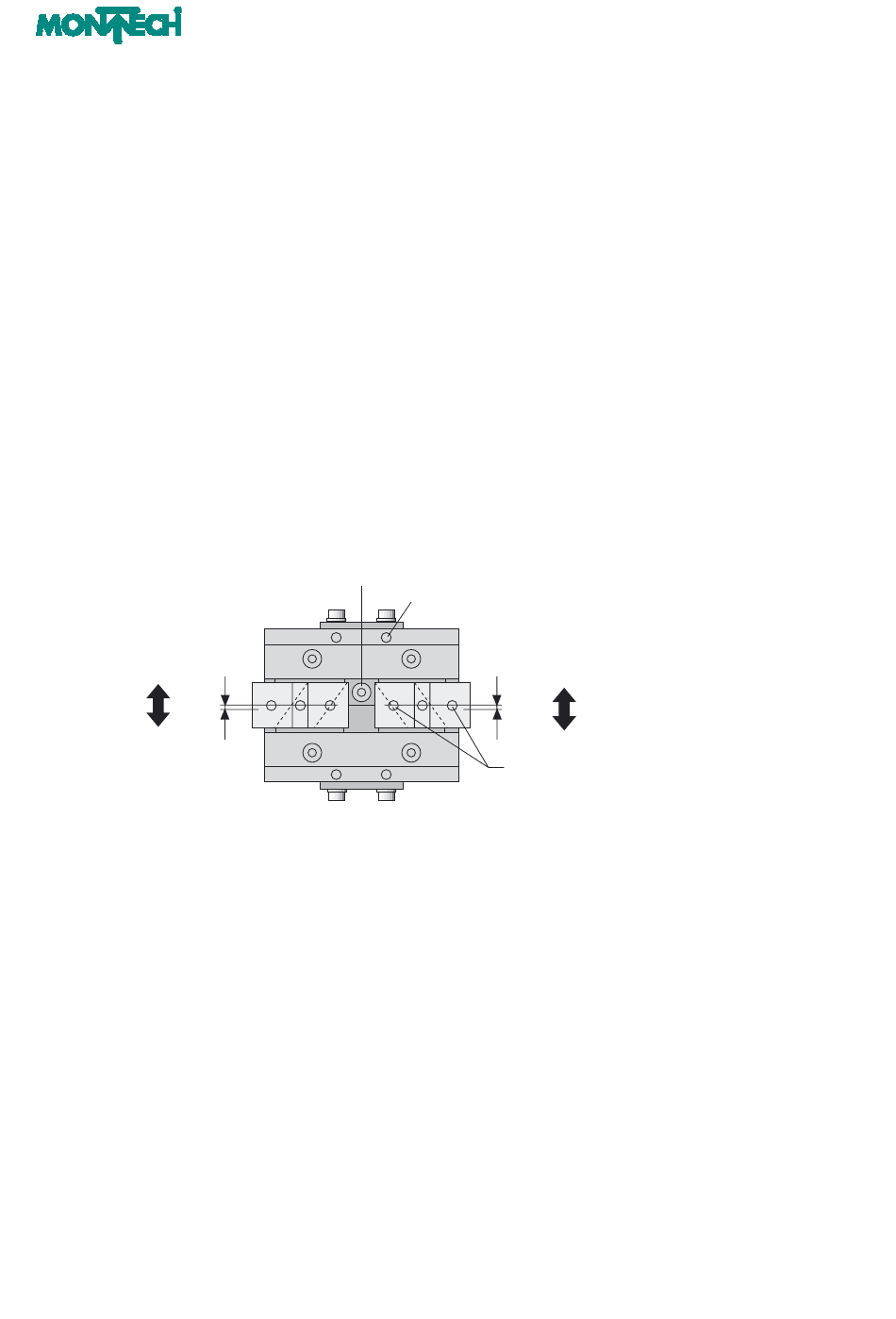

Déplacement des doigts de préhension dans le sens Y
320
Filetage pour serre- flan
DY
DY
S
F
26
