Lors de la connexion, ne tordez pas les fils ensemble, mais soudez-les. Les
extrémités des fils à utiliser pour la connexion aux bornes du module
d'intégration doivent être étamées ou serties avec un manchon spécial. Cela
permettra d'assurer une connexion fiable. Respectez les règles de sécurité et
d'installation électrique lors de la connexion de capteurs ou de dispositifs tiers.
1. Sélectionnez la zone du MultiTransmitter à laquelle vous souhaitez
connecter un capteur ou un dispositif.
2. Acheminez le câble d'un dispositif tiers dans le boîtier du module
d'intégration.
3. Connectez les capteurs ou dispositifs câblés tiers aux bornes appropriées
du MultiTransmitter. Vous trouverez un schéma de câblage dans le mode
d'emploi du dispositif câblé.
Étudiez les instructions du fabricant avant de connecter un dispositif au
MultiTransmitter.
4. Fixez solidement les fils dans les bornes.

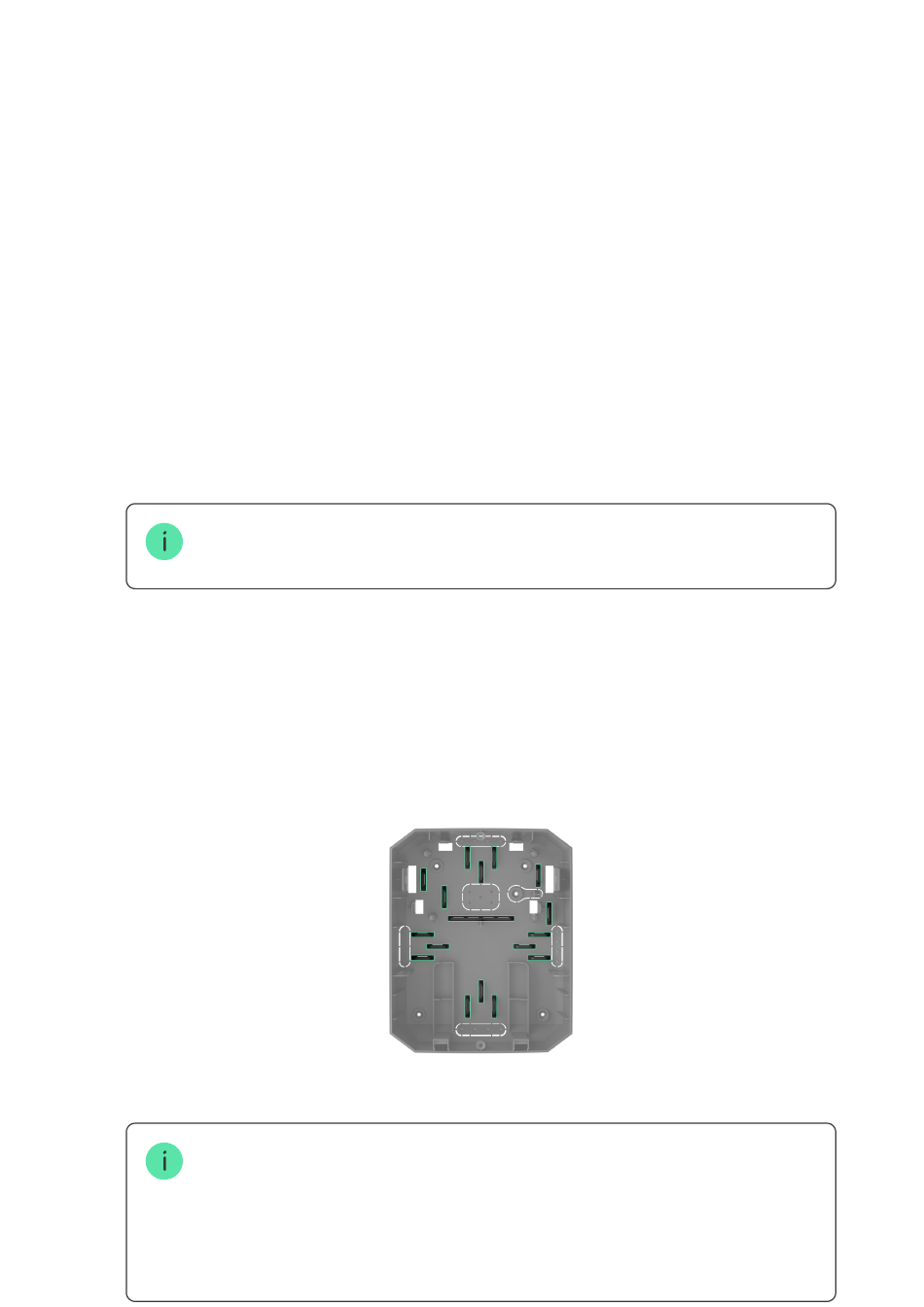

5. Fixez le câble à l'aide de serre-câbles en utilisant les attaches spéciales
situées à l'intérieur du boîtier.
Si un capteur ou un dispositif câblé nécessite une alimentation de 12 V⎓ pour
fonctionner, il peut être connecté aux bornes d'alimentation de la zone
correspondante du MultiTransmitter. Des bornes différentes sont prévues pour les
capteurs d'incendie. Ne connectez pas d'alimentation externe (par exemple, des
blocs d'alimentation tiers) aux bornes d'alimentation pour capteurs – cela pourrait
endommager l'appareil.
