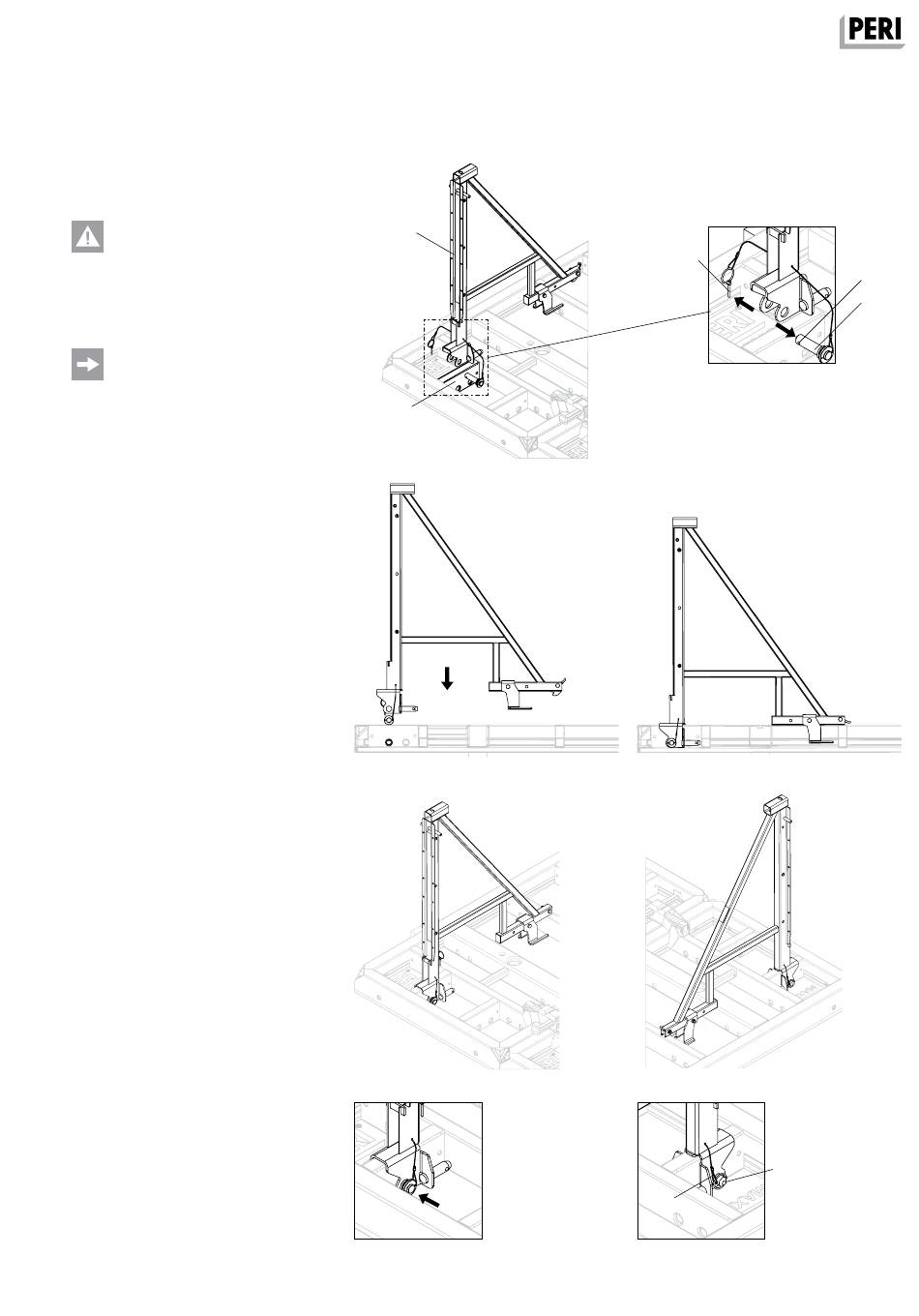

A3 Montage console MXK
Montage sur des contreven-
tements verticaux
En cas de montage sur des contre-
ventements verticaux, utiliser l'axe
de sûreté comme dispositif de
sécurité !
Le montage de la console MXK (1) est
effectué sur l'élément couché.
En cas de montage de la console MXK
sur des contreventements verticaux,
utiliser des planches de platelage (voir
chapitre A4).
Montage
1. Placer l'élément sur des madriers, la
peau coffrante étant orientée vers le
bas.
2. Retirer la goupille rabattable (1.4) de
l'alésage (1.6) du boulon de sûreté (1.5).
(Fig. A3.09 + A3.09a)
3. Extraire le boulon de sûreté (1.5) de la
console MXK (1).
(Fig. A3.09 + A3.09a)
4. Positionner la console MXK (1) sur le
contreventement (10.2).
(Fig. A3.10 + A3.11 + A3.12)
5. Fixer le boulon de sûreté à travers la
console et le contreventement.
(Fig. A3.12 + A3.12a)
6. Introduire la goupille rabattable (1.4)
dans le trou (1.6) du boulon de sûreté
et la bloquer en position.
(Fig. A3.13 + A3.13a)
La console MXK est sécurisée.
MAXIMO MXK Système de console
Instructions de montage et d'utilisation pour une mise en œuvre standard
1
10.2
Fig. A3.09
Fig. A3.10
Fig. A3.12
Fig. A3.12a
1.4
Fig. A5.09a
Fig. A3.11
Fig. A3.13
1.5
1.4
Fig. A3.13a
1.6
1.5
15
