Pour l'alimentation, utilisez un câble approprié à double isolation d'une section de 0,75 à 1,5 mm
La centrale d'alarme doit être protégée par un circuit de 6A.
N'alimentez jamais le système en marche pendant l'installation.
1.
À l'aide du gabarit de perçage, fixez la centrale d'alarme à l'endroit choisi. Ne pas encore brancher l'alimentation.
2.
Branchez l'alimentation secteur aux bornes de raccordement de la Source d'alimentation (4) dans une plage de ~110-230 V, 50-60 Hz. La centrale
d'alarme étant un composant à double isolation de classe II, utilisez une alimentation à deux fils (conducteurs L et N) pour connecter l'alimentation
secteur. Le fil de terre de protection de l'alimentation secteur (s'il est utilisé) peut être connecté à la borne FE. Vérifiez que les fils sont bien fixés dans la
borne, puis fixez fermement le câble à l'aide de la pince.
3.
Insérez la batterie de secours (10) dans la centrale d'alarme (voir Fig.1) et fixez-la avec du ruban adhésif double face. N'utilisez que les batteries
recommandées par le fabricant Li-ion Polymer 3,7V / 5000 mAh.
Avertissement - la batterie de secours est livrée chargée ; elle ne doit pas être court-circuitée !
4.
Branchez le connecteur de la batterie de secours (5) sur la carte mère de la centrale d'alarme.
5.
Alimentez la centrale d'alarme et attendez que le système se connecte au réseau GSM (la LED rouge s'éteint).
6.
Lancez l'application de configuration MyCOMPANY sur votre smartphone et connectez-vous avec les coordonnées obtenues à l'issue de la formation
de certification.
7.

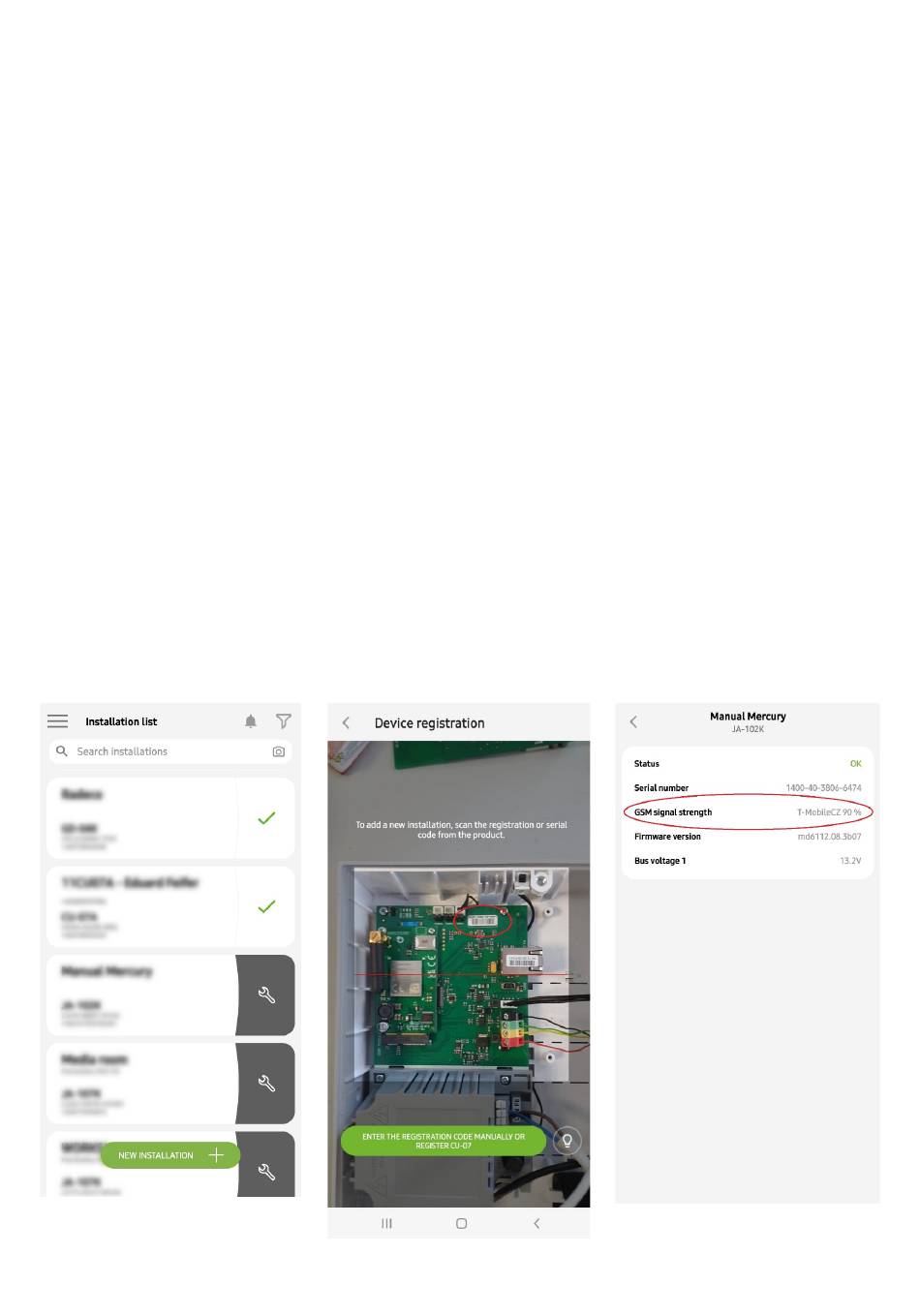

Cliquez sur le bouton "NOUVELLE INSTALLATION +" pour démarrer la configuration (Fig. I).
8.
Scannez le code-barres du numéro de série de la centrale d'alarme (11) et attendez la confirmation de la connexion (Fig. II).
9.
Saisissez le nom de l'installation et indiquez l'adresse électronique du propriétaire, qui servira d'identifiant pour l'application utilisateur MyJABLOTRON
(une confirmation de la création du compte sera automatiquement envoyée à l'adresse électronique avec les données d'identification).
10. Attendez que l'enregistrement et l'activation initiale de la centrale d'alarme soient terminés.
11. Dans le module "Gestion de la périphérie", entrez dans l'élément "Centrale d'alarme", cliquez sur "État" et vérifiez la qualité du signal du réseau GSM
(%) (Fig. III).
12. Ensuite, dans le module "Gestion des périphériques", utilisez le bouton "Ajouter un périphérique" pour scanner le numéro de série du premier composant
(vous pouvez le trouver sur le circuit imprimé, au dos du composant ou sur la boîte en papier du produit) (Fig. IV).
Suivez les instructions de l'application mobile.
a)
insérer les piles dans le composant sans fil,
b)
fermer le couvercle du composant et le verrouiller à l'aide d'une vis de l'accessoire.
c)
saisissez le nom du composant dans l'application et armez d'autres paramètres si nécessaire,
d)
attendez que la connexion avec le composant soit établie et sélectionnez Enregistrer pour revenir à la gestion de la périphérie,
e)
si la connexion n'est pas établie, ouvrez et refermez le couvercle du composant (ou retirez et réinsérez les piles ).
f)
répéter la procédure pour tous les composants installés, ou pour les télécommandes (avec les télécommandes, la connexion est établie en
appuyant sur n'importe quel bouton),
g)
l'objectif est d'obtenir une liste complète de tous les composants avec l'état OK.
13. Dans le module "Gestion des utilisateurs", créez les utilisateurs (pour l'attribution des tags et des cartes, il est conseillé de choisir la méthode d'inscription
"Attachement de la carte au clavier"). N'oubliez pas de modifier les codes des utilisateurs SERVICE et MASTER (Fig. V).
14. Vérifiez le fonctionnement de tous les composants à l'aide du module "Test des périphériques" (Fig. VI).
15. Branchez l'indicateur acoustique (16) sur un connecteur approprié (6) puis refermez la centrale d'alarme.
16. Si tout est OK, à l'aide de l'application MyCOMPANY, quittez le mode service de la centrale d'alarme et testez le fonctionnement de l'alarme.
Fig. I
JA-152KRY centrale d'alarme du système d'alarme JABLOTRON Mercury
Fig. II
2
.
Fig. III
2 / 8
MMD531300
