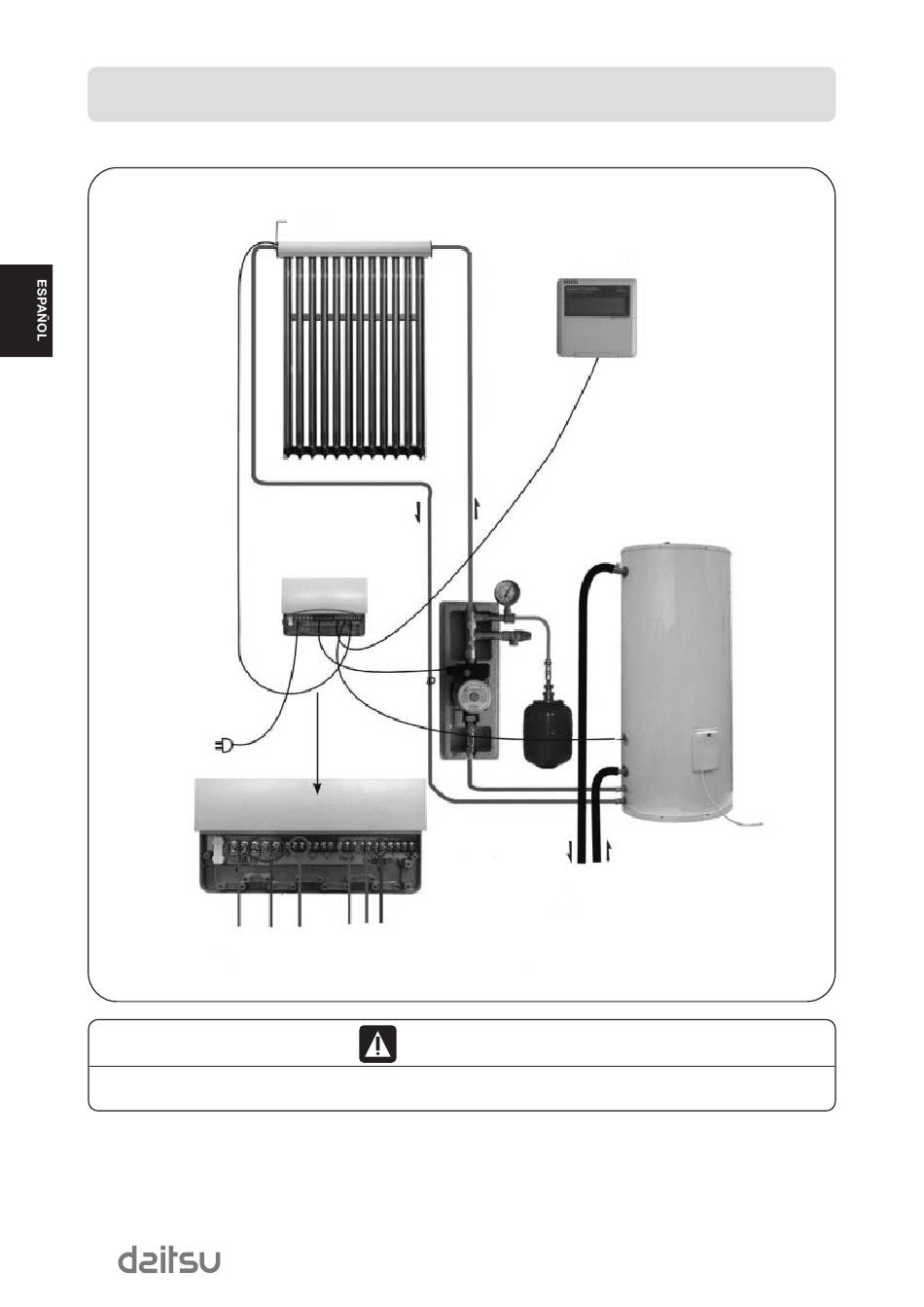

ILUSTRACIÓN DE LA CONFIGURACIÓN DEL CIRCUITO
Sonda de temperatura
Toma de
corriente
1
8
Controlador
Bomba de
circulación
2 3 6 4 5
¡ATENCIÓN!
T2 debe introducirse en el interior de la salida del colector.
Visor
Sonda de
temperatura
T1
1) Alimentación
2) Calentador eléctrico
3) Bomba de circulación
4) Sonda de temperatura del depósito T1
5) Sonda de temperatura del colector T2
6) Visor
