turck TX807 Manuel D'installation
Table des Matières
Les langues disponibles
Les langues disponibles

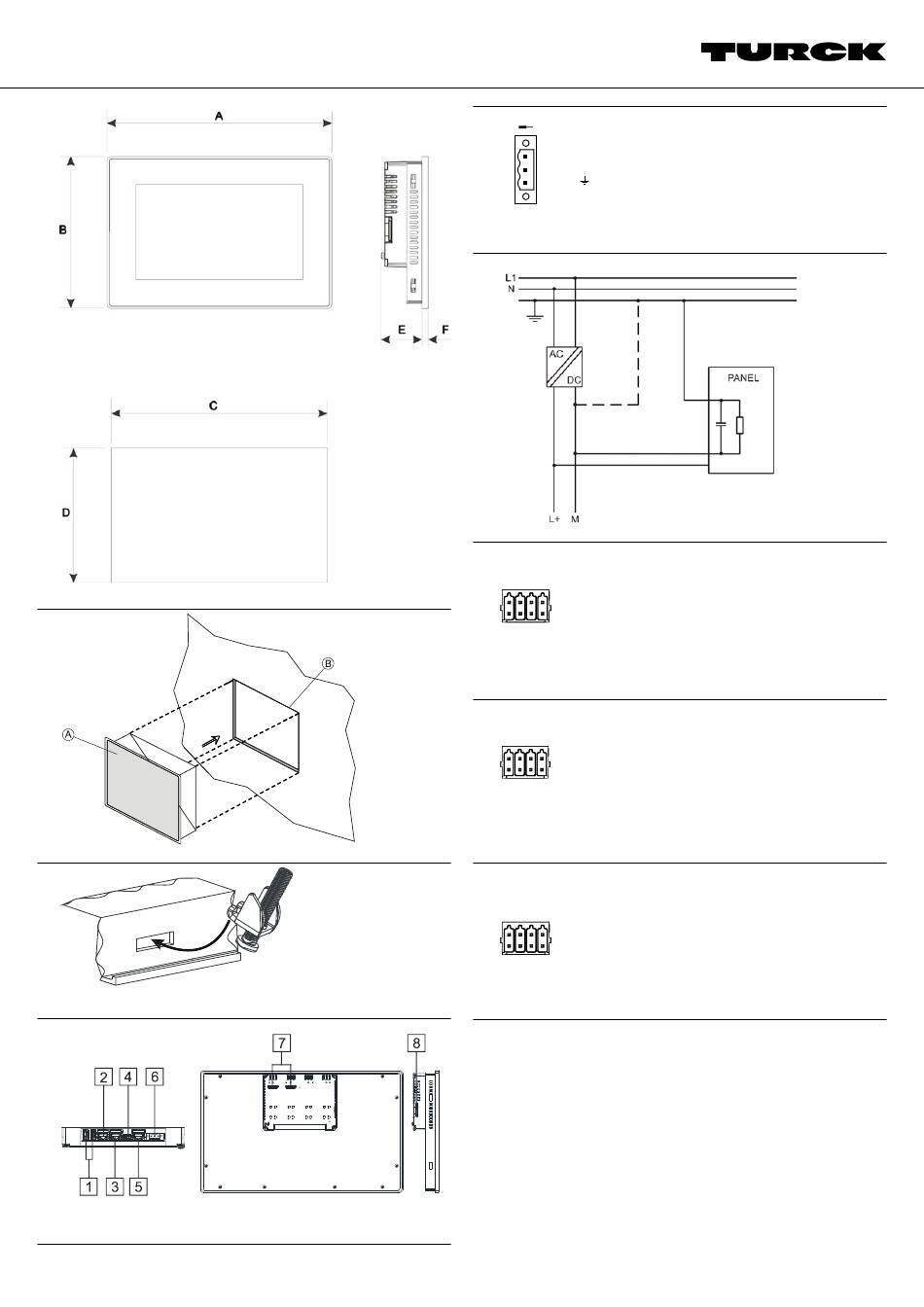

TX807 | TX810 | TX815 | TX821
1
1 = 24 VDC
2
2 = 0 V
3
3 =
Voltage supply
1 = RX
2 = TX
3 = CTS
1
7
4 = RTS
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS232 mode
1 = B-
(RX-)
2 = A-
(TX-)
3 = B+
(RX+)
1
7
4 = A+
(TX+)
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS485 mode
1 = RX-
2 = TX-
3 = RX+
1
7
4 = TX+
5 = +5 VDC output
6 = GND
2
8
7 = n.c.
8 = shield
Serial interface, RS422 mode
© Hans Turck GmbH & Co. KG | 100048208 2024-03
Table des Matières
Sommaire des Matières pour turck TX807
-
Page 7: Pour Votre Sécurité Utilisation Conforme
Les appareils sont conçus pour être utilisés dans la Zone 2 et la Zone 22. Aperçu de l'appareil Les appareils doivent être utilisés conformément aux indications du manuel. Toute autre utilisation est considérée comme non conforme. La société Turck Voir fig. 1. décline toute responsabilité en cas de dommages causés par une utilisation non conforme. -
Page 8: Réparation
Nettoyer l'appareil à intervalles réguliers avec un chiffon humide. Hans Turck GmbH & Co. KG | Witzlebenstraße 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com...
