Novus N321S Manuel D'instruction

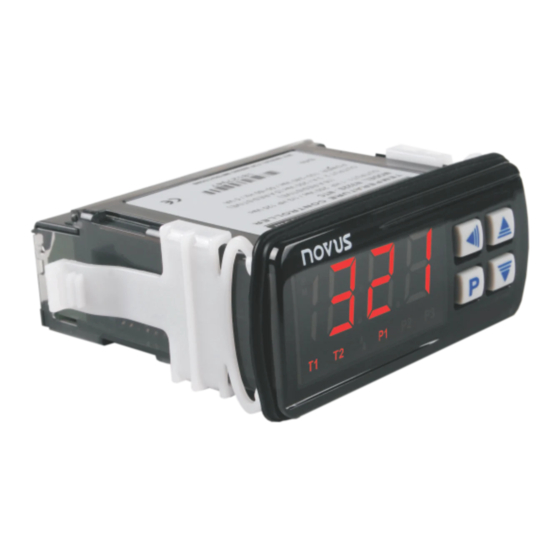

THERMOSTAT ELECTRONIQUE
N321S
Manuel d'instruction - V1.9x A
Le N321S est un régulateur destine aux applications de chauffage d'eau solaire. Il
commande le système de circulation sur la base de la différence de température
entre le capteur solaire et le réservoir de stockage (ou piscine).
L'appareil fonctionne avec deux sondes de température NTC et active la pompe de
circulation de l'eau. Il assure également la protection contre les surchauffes et le
gel de la tuyauterie, empêchant d'endommager le système.
SPÉCIFICATIONS
ENTRÉE CAPTEUR:
• Thermistance NTC, 10 kΩ à 25 °C; échelle: –50 à 120 °C (-58 à 248 ºF);
Précision: 0,6 °C (1,1 ºF);
Interchangeabilité: 0,75 ºC (1,35 ºF). Cette erreur peut être compensée par le
paramètre offset dans le régulateur.
Note: Deus capteurs avec 3 m de câble (2 x 0.5 mm2) sont livrés avec l'appareil
.Les câbles de sonde peuvent être étendus jusqu'à 200 mètres.
Résolution de la mesure:.....................................................0,1º de –19.9 à 119.9º
.............................................................................1 ºC après
SORTIE 1: ................. Relais SPDT; 1 HP 250 Vac / 1/3 HP 125 Vac (16 A Résistif)
..............................100 à 240 Vac/dc ±10%
ALIMENTATION:
Option: .................................12 à 30 Vdc/ac
Fréquence: ................................... 50~60 Hz
Consommation: .................................... 5 VA
DIMENSIONS: Profondeur x Hauteur x Largeur: .............. 75 x 33 x 75 mm
Poids: .........................................................................100 g
Découpe :..........................................................70 x 29 mm
ENVIRONMENT: Utilisation:............................... 0 à 40 °C (32 à 122 ºF)
Température de stockage: ...-20 à 60 °C (-4 à 140 ºF)
Humidité relative:.......... 20 à 85 % sans condensation
BOITIER: .....................................................................................................................
Polycarbonate UL94-2; Protection: face avant: IP65, arrière: IP42
............................................................................... Câble approprié: jusqu'à 4,0 mm
Communication numérique RS-485 ; Protocole MODBUS RTU (Option)
L'interface de communication est isolé de l'entrée et de l'alimentation sauf
INSTALLATION
Il est important de suivre les recommandations ci-dessous:
• Les fils des signaux doivent être installés loin des câbles de puissance.
L'appareil aura ses propres câbles d 'alimentation et ne seront pas partagés
•
avec ceux des moteurs électriques, des bobines, des contacteurs etc.
L'installation de filtres RC aux bobines des contacteurs (47R et 100nF,) est
•
fortement recommandée.
Utiliser des protections telles, que fusible ou disjoncteur.
•
CABLAGE ELECTRIQUE
La figure 1 montre les raccordements de la sonde, de l'alimentation et des sorties.
* L'interface RS485 est une option.
OPERATION
Le N321S dispose de paramètres internes à configurer suivant son utilisation
Ces paramètres sont répartis en niveaux.
Niveau
0
1
2
3
A la mise sous tension le thermostat N331S affiche, pendant 1 seconde sa version
de progiciels, ses paramètres usine, ceci peuvent être utile si l'on doit contacter le
fabricant.
Ensuite l'appareil indique la température mesurée défini dans le paramètre "ind".
C'est le niveau 0.
Pour accéder au niveau 1, appuyer sur la touche
ce que le paramètre "d0n" apparaisse. Relacher la touche
niveau. Appuyer sccessivement sur la touche
Pour accéder au niveau 2, appuyer sur la touche
ce que le paramètre "Unt" apparaisse. Relacher la touche pour rester à ce niveau.
Appuyer sccessivement sur la touche
dernier paramètre le régulateur reviendra à l'afichage de la mesure.
2
Utiliser les touches
L'affichage alterne entre le code du paramètre et la valeur.
dans le modèle 24 V.
Notes: 1 La configuration sera sauvegardée dans le régulateur quand vous
passez au paramètre suivant.
2 Si aucune touché n'est active dans les 20 secondes, le régulateur
suave le paramètre courant et revient au niveau d'affichage de la
mesure.
Niveau 1 – Réglage du point de consigne
A ce niveau, l'affichage présente les paramètres de consigne. Ils définissent les
valeurs de température différentielle pour la commande. Utiliser les touches
pour changer les valeurs.
Consigne différentielle pour activer la pompe.
d0n
Quand la différence entre T1 et T2 est plus haute que la valeur

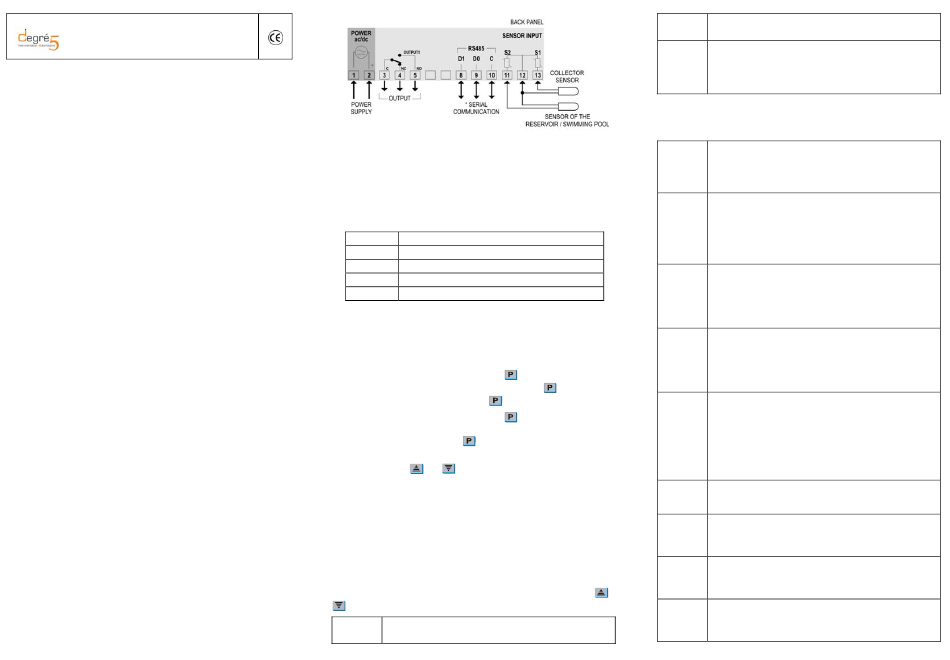

Figure 1 – Bornier du N321S
Fonction
Mesure de la température
Réglage de la consigne
Configuration
Calibration
pendant 2 secondes jusqu'à
pour rester à ce
pour voir les autres paramètres.
pendant 4 secondes jusqu'à
pour voir les autres paramètres, après le
et pour changer la valeurs des paramètres.
configure dans d0n la pompe sera activée.
Valeur d0F valeur maximum : 20 ºC.
Consigne différentielle pour désactiver la pompe.
d0F
Quand la différence entre T1 et T2 est plus que la valeur
configure dans d0F la pompe sera arrêtée.
Réglable entre 1 ºC et d0n.
Niveau 2 – Programmation – Paramètres de configuration
Ce sont les paramètres de configuration définis par l'utilisateur suivant les données
de base de l'appareil.
Unité de température – Sélectionner l'indication en degré
Unt
Celsius ou Fahrenheit.
Unité
0 – Température en degré Celsius
1 - Température en degré Fahrenheit
Valeur de température visualisée sur l'afficheur.
ind
0 Température des collecteurs (T1)
Indication
1 Température du réservoir de stockage (T2)
2 Différence de température entre les sondes (T1 –T2)
3 Indication en alternance de (T1), (T2) et (T1-T2) chaque 3s.
Consigne pour la température basse.
ICE
Quand la température dans le capteur solaire est inférieure à la
valeur configure ici, la pompe est mise en marche, empêchant
l'eau de geler dans les tuyaux.
Réglable entre SPL et SPH.
Consigne pour la température haute (au collecteur).
Ht1
Quand la température dans le collecteur est supérieur à la valeur
Température 1
configure ici, la pompe est arrêtée, évitant d'endommager
l'installation avec l'eau surchauffée.
Haute
Réglable entre SPL et SPH.
Consigne pour la température haute à S2 (réservoir de stockage).
Ht2
Quand la température de la sonde S2 est au-dessus de la valeur
Température 2
configurée ici, la pompe est arrêtée afin d'éviter un problème
thermique.
Haute
Cette fonction est utile dans les systèmes de chauffage de
piscine qui n'utilise pas de troisième sonde.
Réglable entre SPL et SPH.
Hystérésis de la température basse du capteur S1 (ICE). en degré.
HYS
Réglable entre 0.1 et 50.0 ºC
Histéresis
Hystérésis de surchauffe de la température du capteur S1 (Ht1).
HY1
En degré.
Histéresis 1
Réglable entre 0.1 et 50.0 ºC
Hystérésis de surchauffe de la température du capteur S2 (Ht2).
HY2
En degré.
Histeresis 2
Réglable entre 0.1 et 50.0 ºC.
et
Retard de commande. La sortie du régulateur sera active après le
dLY
temps programmé.
Retard
Valeur en seconde, de 0 à 250 secondes.
