Manuel d'installation | VLT® Control Panel LCP 601 et kit de
montage à distance
2.2 Installation du VLT® Control Panel LCP 601
Context:
Le VLT® Control Panel LCP 601 peut être raccordé ou retiré en toute sécurité lorsque le démarreur progressif fonctionne. Il n'est
pas nécessaire de supprimer la tension secteur ou de commande.
Procédure
1. Mesurer et percer 4 trous pour les vis de montage et 2 trous pour le connecteur DB9, voir
2. Appliquer le joint d'étanchéité en mousse à l'arrière du LCP.
3. Aligner le LCP sur les trous et visser. Serrer les vis de sorte que le joint d'étanchéité en mousse soit réduit à la moitié de son
épaisseur originale (couple d'environ 1 Nm (8,8 po-lb)).
Si les vis sont trop longues, le joint ne fournit pas une protection IP65. Un serrage excessif des vis peut endommager le LCP,
le joint d'étanchéité ou le panneau.
4. Brancher le câble sur le LCP et le démarreur progressif.
5. Appuyer sur la façade vers l'avant du LCP.
2.3 Commande via le VLT® Control Panel LCP 601
Le démarreur progressif n'accepte les commandes de démarrage et de reset du VLT® Control Panel LCP 601 que si le paramètre 1A
Command Source (Origine commande) est réglé sur Remote Keypad (Clavier distant).
Danfoss A/S © 2018.06
R E M A R Q U E
R E M A R Q U E

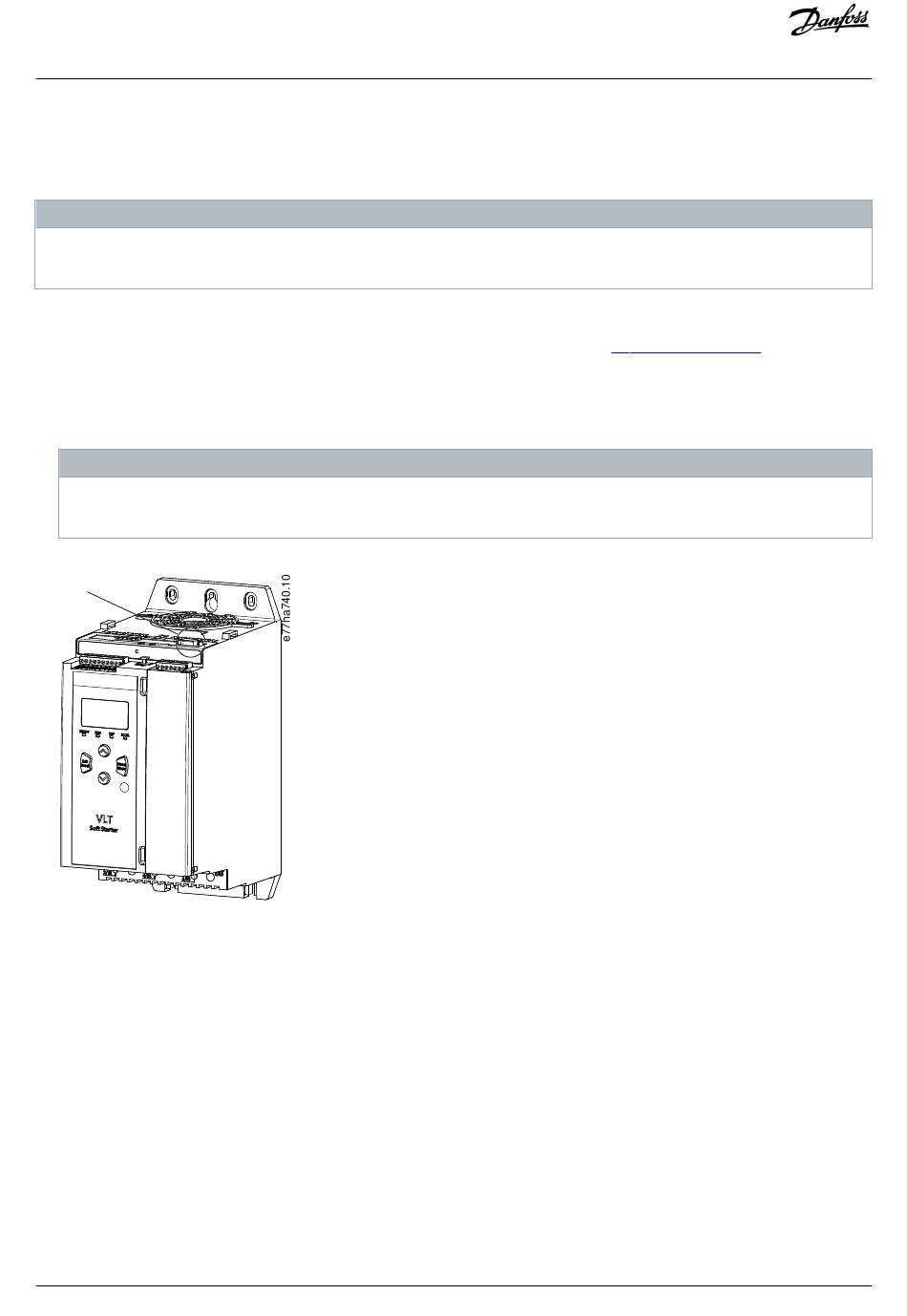

2.4 Schéma de
montage.
AN265232431650fr-000101 / 175R1177 | 3
Installation
