Montage
Etapes de montage
10
3

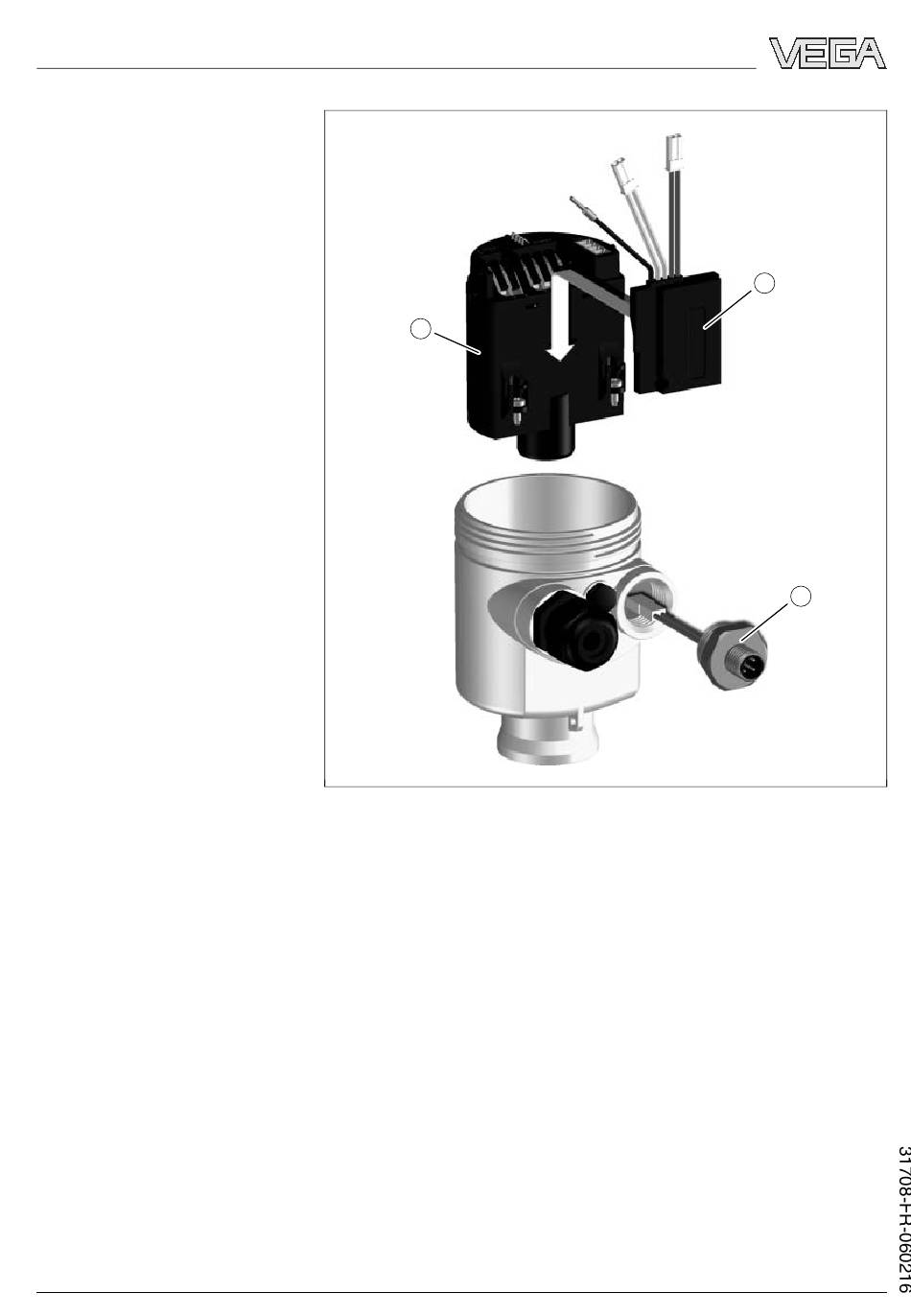

Fig. 2: Montage du thermostat
1 Thermostat
2 Presse-étoupe
3 Préamplificateur
Procédez comme suit :
1 Fixez le thermostat sur le préamplificateur
2 Enlevez l'obturateur de la seconde entrée de câble
3 Conduisez le câble de raccordement dans le boîtier
4 Vissez le presse-étoupe
5 Serrez bien le presse-étoupe (3 Nm)
4.4 Montez le préamplificateur
1 Enfichez le préamplificateur avec précaution
Chauffage pour le module de réglage et d'affichage PLICSCOM
