Lecteurs ACTpro – Consignes d'Installation et de Configuration
5

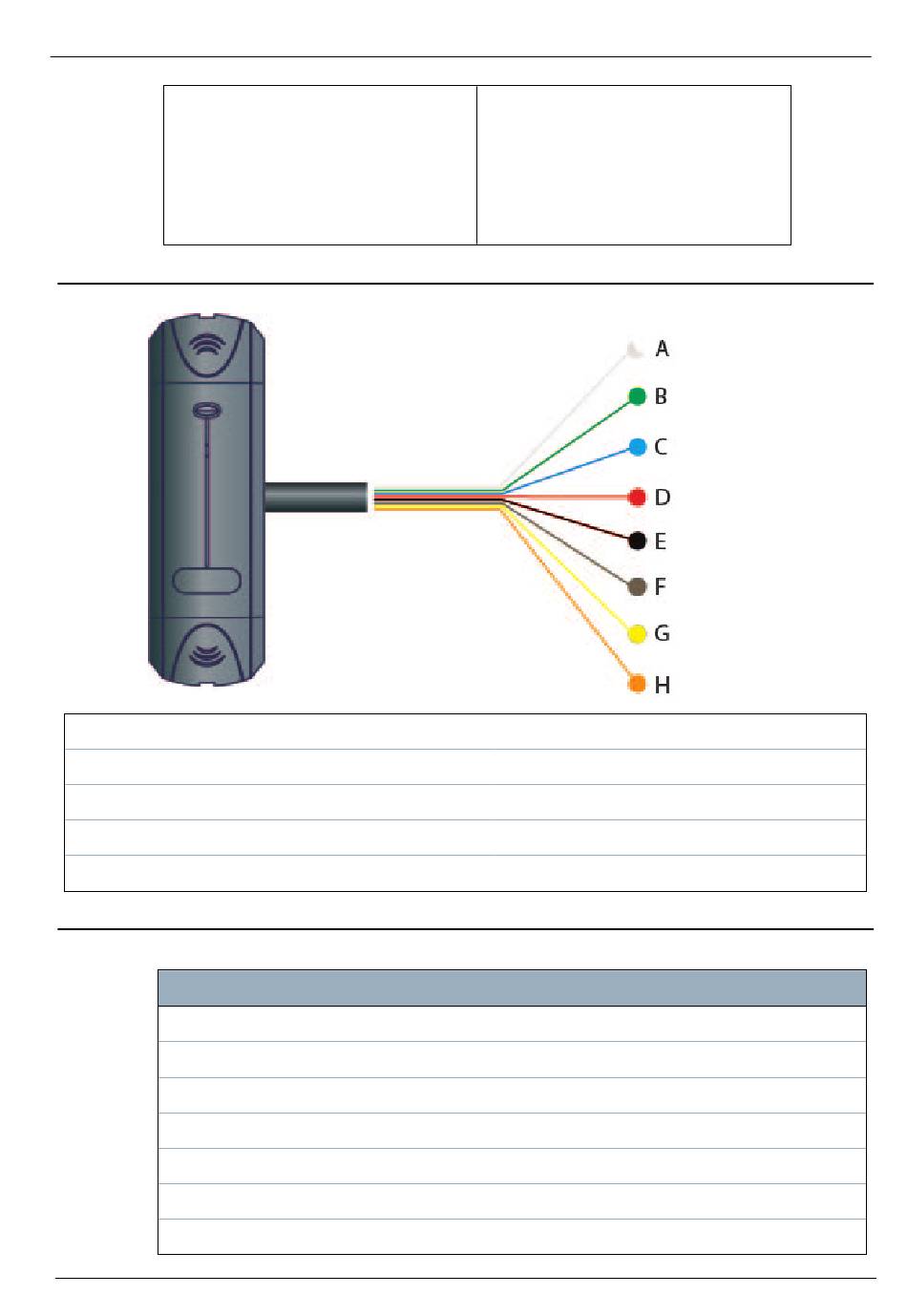

1.3.2 ACTpro EM1030
Le EM1030 est fourni avec un câble pigtail de 3 m.
A
SENSE (blanc)
B
CLOCK/D1 (vert)
C
DATA/D0 (bleu)
D
+12V (rouge)
E
0V/GND (noir)
1.3.3 Code couleur CAT5/6
Le codage couleur suivant est recommandé en cas d'utilisation de câbles CAT5 ou CAT6.
Sortie lecteur
Sense
Clock / D1
Data / D0
+12V
(0V) GND
Red LED (rouge)
Green LED (verte)
© Vanderbilt 2018
Mode rétroéclairage
EM1050/EM1060
Codes PIN supérieurs =
rétroéclairage allumé
Codes PIN inférieurs =
rétroéclairage éteint
F
RED LED (marron)
G
GREEN LED (jaune)
H
Buzzer (orange)
Couleur
Blanc/vert
Vert
Bleu
Orange
Blanc/orange
Marron
Blanc/marron
6
Présentation
A-100509
31.05.2018
