DOD MEATBOX Subsynth Manuel D'utilisation page 2

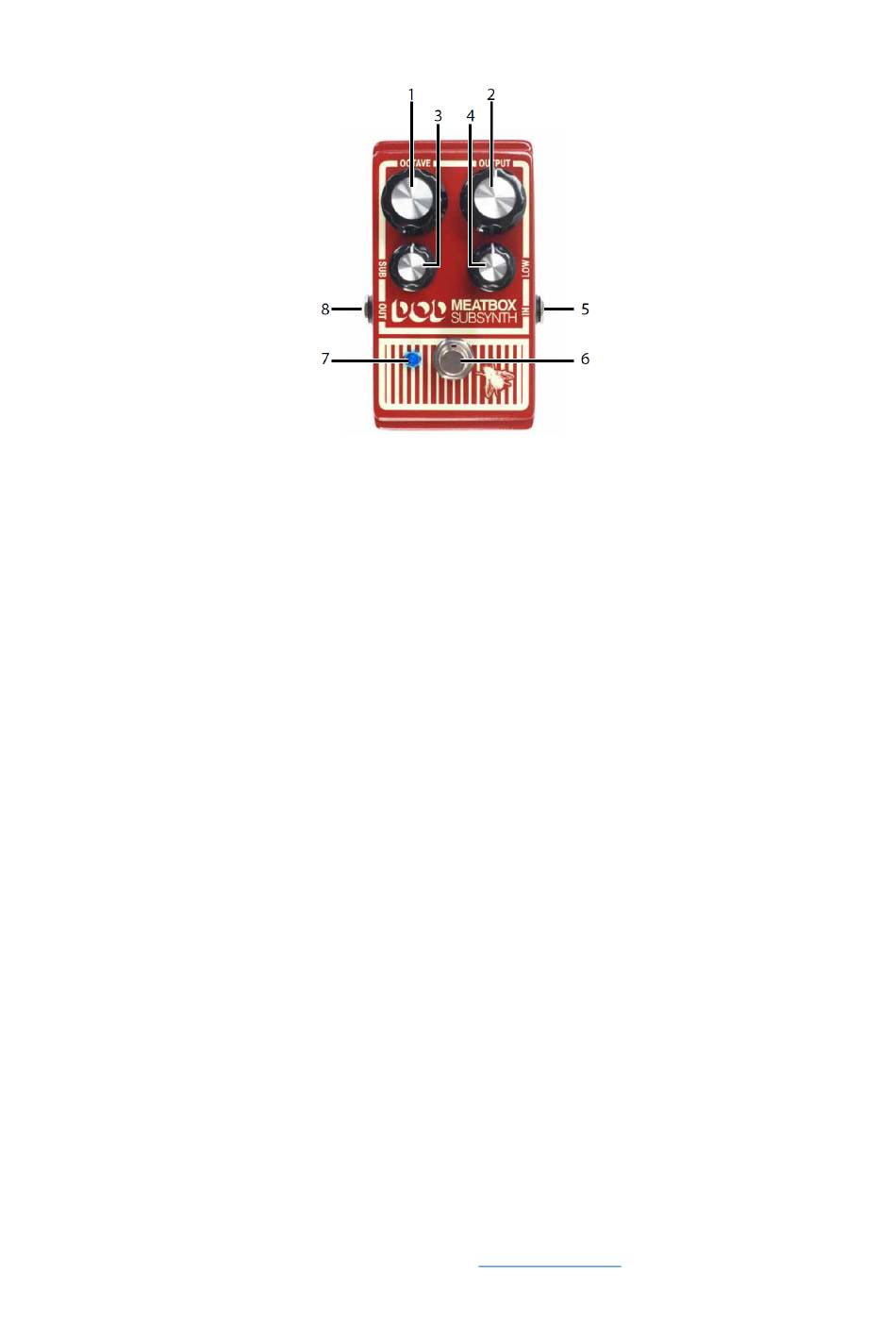

1. OCTAVE - ajuste la quantité d'octave basse ajoutée au signal.
2. OUTPUT - ajuste le niveau de sortie global de l'effet.
3. SUB - ajuste la quantité d'effet sous-harmonique synthétisé ajoutée au signal.
4. LOW - ajuste le contenu en basse fréquence de l'effet global.
AVERTISSEMENT : Commencez avec les commandes OUTPUT et LOW au minimum et augmentez progressivement leur
niveau pour éviter d'endommager les haut-parleurs.
5. INPUT - connectez votre instrument ici.
6. FOOTSWITCH - active et désactive l'effet.
7. LED - s'allume lorsque l'effet est activé.
8. OUTPUT - connectez à l'entrée de pédale suivante ou à l'entrée de votre amplificateur. Cette sortie vous permet d'acheminer
un signal sec non traité (Ring) et un signal traité (Tip) vers un amplificateur et d'autres effets simultanément via un câble TRS «
Y ».
- Pointe = Octave+Sub
- Anneau = Sec
- Manchon = Masse
UTILISATION DU MEATBOX :
La plupart des bassistes préfèrent placer le Meatbox au début de leur chaîne d'effets, donc commencez par cet emplacement.
Les guitaristes peuvent trouver préférable d'ajouter des effets de distorsion après ou vers la fin de la chaîne d'effets.
Une chaîne de signal d'effets typique se compose d'abord d'effets de distorsion, puis d'effets de modulation (Chorus, Flanger,
Phaser, Tremolo, etc...) puis enfin d'effets basés sur le temps (Delay et Reverb). Cela étant dit, vous souhaiterez peut-être
expérimenter différents placements d'effets.
SPECIFICATIONS:
Input: 1/4" TS Unbalanced - 470 kΩ
Output: 1/4" TRS Unbalanced - 100 Ω
Current Draw: 20 mA
Bypass: True Bypass
Power: 9VDC alkaline battery (not included) / PS0913DC power adapter (optional)
Warranty: 1 Year
DOD
59 Hwagok-ro 61gil, Gangseo-gu, Seoul 07590, Republic of Korea / support@digitech.com
