5 | Installation
5.2.2 Raccordement adaptateur / IO1000 / détecteur de fuite à
12 / 22
renifleur
Si un raccordement spécial pour la connexion de l'adaptateur de calibrage manque
sur le détecteur de fuite à renifleur INFICON, la connexion peut être établie entre le
détecteur de fuite à renifleur et l'adaptateur de calibrage via le module IO1000.
Assurez-vous que les instruments concernés ne sont pas sous tension avant
l'installation.
ü Aucun raccordement pour le câble de connexion pour le calibrage de l'adaptateur
n'est disponible sur le détecteur de fuite à renifleur.
ü Le logiciel du détecteur de fuite à renifleur prend en charge le calibrage
automatique ou peut être mis à jour à cette fin.
ü Vous disposez d'un module IO1000 et des câbles de connexion nécessaires pour
le détecteur de fuite à renifleur et l'adaptateur de calibrage.
1
Montez si besoin un profilé et placez le module IO1000 sur le détecteur de fuite
à renifleur.
2
Établissez les connexions par câbles entre le module E/S et le détecteur de
fuite à renifleur et entre le module E/S et l'adaptateur de calibrage.
5
6

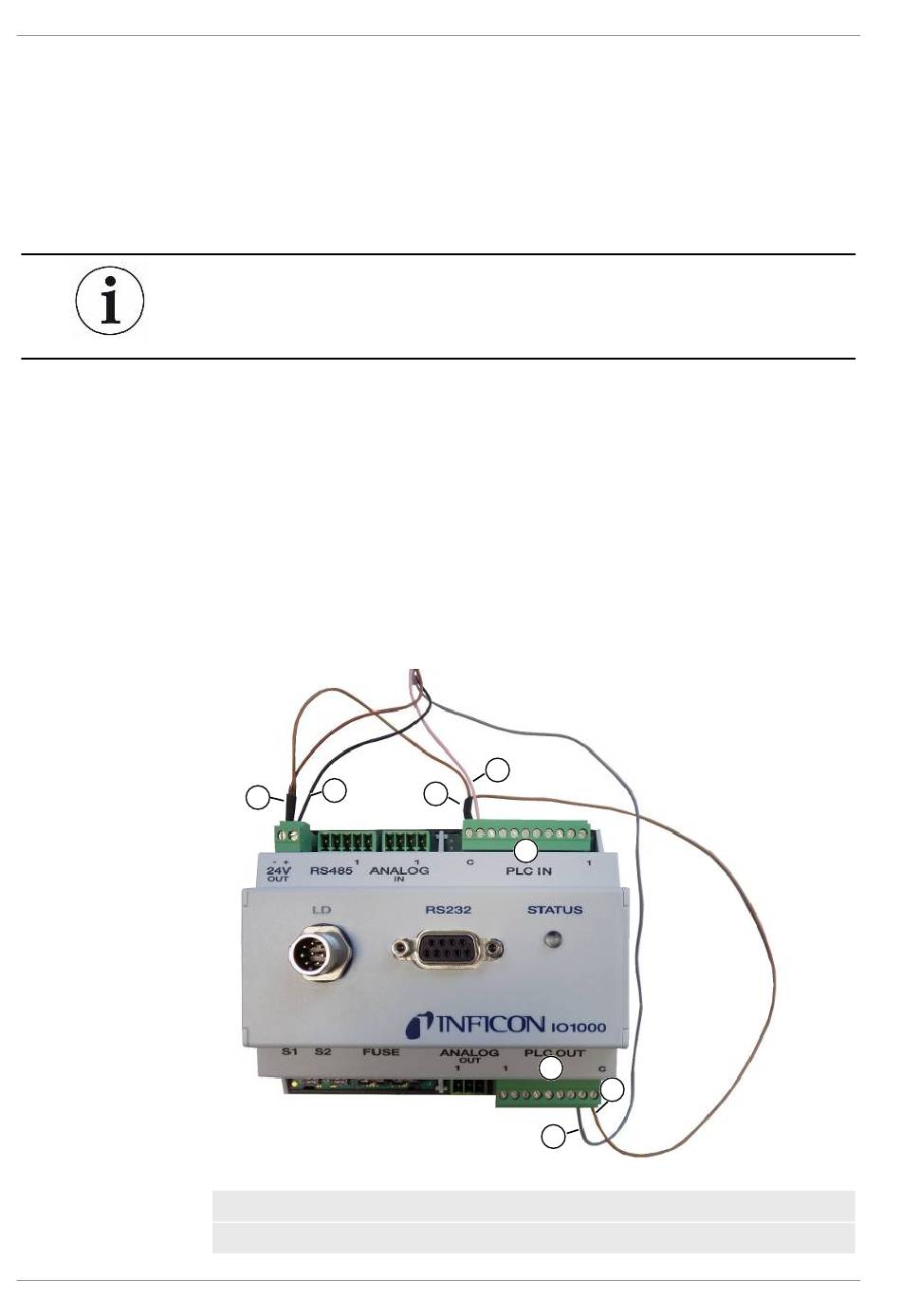

Fig. 2: Câblage du module IO1000
PLC IN (1) et PLC OUT Pins (2) peuvent être choisis librement
par exemple PLC IN Pin 10, câble rose avec inscription « PHO-INT » (3)
3
7
1
2
4
CalMate-mode-d'emploi-jina83fr1-01-(1906)
8
