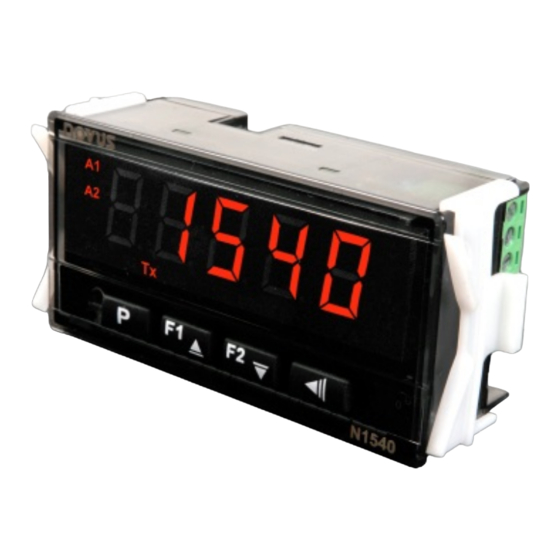

INDICATEUR N1540
MODE D'EMPLOI V2.1x G

Publicité

loading

Sommaire des Matières pour Novus N1540

  • Page 1 INDICATEUR N1540 MODE D'EMPLOI V2.1x G...
  • Page 2 INTERFACE RS485 ..............................18 12.1.2 CARACTERISTIQUES GENERALES .........................18 12.1.3 PROTOCOLE DE COMMUNICATION ........................18 12.1.4 CONFIGURATION DE LA COMMUNICATION SÉRIE ....................18 12.1.5 BRANCHEMENTS ...............................18 12.2 TABLEAU DE REGISTRES .................................19 12.3 STATUS WORDS ..................................22 12.4 RÉPONSES D’EXCEPTION – CONDITIONS D’ERREUR ......................22 NOVUS AUTOMATION 2/22...
  • Page 3 Toutes les recommandations de sécurité doivent être observées pour assurer la sécurité du personnel et éviter d’endommager l’instrument ou le système. Si l’appareil est utilisé d’une manière autre que celle spécifiée dans ce manuel, ses protections de sécurité peuvent ne pas être efficaces. NOVUS AUTOMATION 3/22...
  • Page 4 PRÉSENTATION Le N1540 est un indicateur de processus très polyvalent. Il accepte différents types d’entrée, tels que les thermocouples, les thermo résistances et les signaux linéaires de tension et de courant électriques, qui permettent à l'appareil d’indiquer les variables les plus diverses dans les processus les plus divers.
  • Page 5 Alarme de valeur différentielle minimale. Elle se déclenche lorsque la valeur de PV est inférieure au point défini par : ALrF-SPA1 (l’alarme 1 étant l’exemple). difl ALrF – SPA1 ALrF ALrF ALrF – SPA1 SPA1 positif SPA1 négatif NOVUS AUTOMATION 5/22...
  • Page 6 Une autre fonctionnalité disponible est une source de tension auxiliaire. Elle est propre à alimenter des transmetteurs de processus qui génèrent le signal d’entrée pour l’indicateur. Disponible sur les bornes 11 et 13 du connecteur arrière. COMMUNICATION SÉRIE Pour des renseignements complémentaires, vérifier ANNEXE 1 – PROTOCOLE DE COMMUNICATION. Figure 1 Communication série NOVUS AUTOMATION 6/22...
  • Page 7 L’indicateur permet le rapport entre la plage d’indication et le courant de sortie avec un comportement inversement proportionnel (rtll > rtKL). Disponible dans les bornes 18 (+) et 19 (-) du connecteur arrière des modèles N1540-RT et N1540-RT-24V. Le signal de retransmission est défini par l’utilisateur entre les options 0 à 20 mA et 4 à 20 mA.
  • Page 8 Il est recommandé d’utiliser des FILTRES RC (antiparasites) sur les bobines de contacteurs, les solénoïdes etc. • Dans les applications de régulation, il est essentiel de considérer ce qui peut se produire en cas de défaillance d’une partie du système. Les • composants internes de l’équipement ne garantissent pas une protection complète. NOVUS AUTOMATION 8/22...
  • Page 9 Le symbole de chaque paramètre s’affiche en alternance avec sa valeur / condition respective. Selon la protection de configuration configurée, le paramètre PASS s’affiche en premier sur le cycle où commence la protection. Voir la section PROTECTION DE LA CONFIGURATION. NOVUS AUTOMATION 9/22...
  • Page 10 Il permet de définir le mode de retransmission de la PV : Retr retransmission en 0-20 mA Retransmission 0-20 retransmission en 4-20 mA 4-20 Ce paramètre est affiché lorsque la retransmission de la PV est disponible dans l’indicateur. NOVUS AUTOMATION 10/22...
  • Page 11 Il établit le niveau de protection. Voir le Tableau 4. Protection Freq Fréquence du réseau électrique local. Frequency Sn k 4 premiers chiffres du numéro de série de l’appareil. Serial Number High Sn l 4 derniers chiffres du numéro de série de l’appareil. Serial Number Low NOVUS AUTOMATION 11/22...
  • Page 12 9. Lire la nouvelle valeur de courant indiquée sur le milliampèremètre. À l’aide des touches , régler la valeur affichée sur l’indicateur pour faire correspondre à la valeur affichée sur milliampèremètre. 10. Lire le courant indiqué sur le milliampèremètre et l’indiquer sur l’écran à l’aide des touches ovkC NOVUS AUTOMATION 12/22...
  • Page 13 11. Sortir du cycle d’étalonnage. 12. Valider l’étalonnage réalisé. NOVUS AUTOMATION 13/22...
  • Page 14 SOURCE DE TENSION AUXILIAIRE : ........................... 24 Vcc (± 10 %) / 20 mA max. BOÎTIER : ................................. IP65, polycarbonate (PC) UL94 V-2 BORNIER : ......................................ABS+PC UL94 V-0 INTERFACE USB : 2.0, classe CDC (port série virtuel), protocole Modbus RTU. DÉMARRAGE : 3 secondes après activer l’alimentation. CERTIFICATIONS: NOVUS AUTOMATION 14/22...
  • Page 15 N1540-485-24V Version avec RS485 et alimentation 24 V N1540-RT Version avec retransmission de la PV N1540-RT-24V Version avec retransmission de la PV et alimentation 24 V Remarques : 1. Les signaux de communication sont isolés électriquement des autres circuits de l'indicateur.
  • Page 16 Entrée ouverte. Sans capteur ou signal. ---- Problèmes de raccordement et/ou configuration. Vérifier Err1 les branchements et la configuration. Tableau 5 Messages Les autres messages d'erreur affichés par l’indicateur représentent des dommages internes qui requièrent nécessairement l'envoi de l'équipement en maintenance. NOVUS AUTOMATION 16/22...
  • Page 17 GARANTIE Les conditions de garantie se trouvent sur notre site Web www.novusautomation.com/garantie. NOVUS AUTOMATION 17/22...
  • Page 18 On doit configurer trois paramètres dans l'appareil pour utiliser la série : Bavd : Vitesse de communication. Tous les appareils doivent avoir la même vitesse. Addr : Adresse de communication de l'indicateur. Chaque appareil doit avoir une adresse exclusive. Prty : Parité. 12.1.5 BRANCHEMENTS Figure 8 Branchements NOVUS AUTOMATION 18/22...
  • Page 19 Quatre derniers chiffres du numéro de série. 0013 Numéro Série L Plage : 0 à 9999. Lecture uniquement. 0014~0016 Réservé. Référence pour l'alarme différentielle. 0017 Plage maximale : De SPLL jusqu'à la valeur réglée sur SPkL ou à l'intervalle du ALrf capteur. NOVUS AUTOMATION 19/22...
  • Page 20 3 → XXXX. Lecture/Écriture : Intensité du filtre sur la lecture de la PV. 0053 FLtr Plage : 0~20. Lecture/Écriture : Fréquence du réseau électrique. Plage : 0054 Freq 0 → 60 Hz ; 1 → 50Hz. 0055 Réservé. NOVUS AUTOMATION 20/22...
  • Page 21 Étalonnage PV Fin Restaurer l’étalonnage d’usine : 0082 0 → Ne pas restaurer ; Rstr 1 → Restaurer étalonnage. 0083 Réservé. Niveau de protection par code d'accès. 0084 Prot Plage : 1 à 3. Tableau 7 Registres NOVUS AUTOMATION 21/22...
  • Page 22 Les commandes de lecture en diffusion sont ignorées par le régulateur et il n'y aura aucune réponse. Il n'est possible d'écrire qu'en mode diffusion. CODE D'ERREUR DESCRIPTION DE L'ERREUR Commande non valide ou inexistante Numéro du registre non valide ou hors plage Quantité des registres non valide ou hors plage Tableau 10 Codes d’erreur dans la réponse d’exception NOVUS AUTOMATION 22/22...
