Trappe :
Palier
gauche

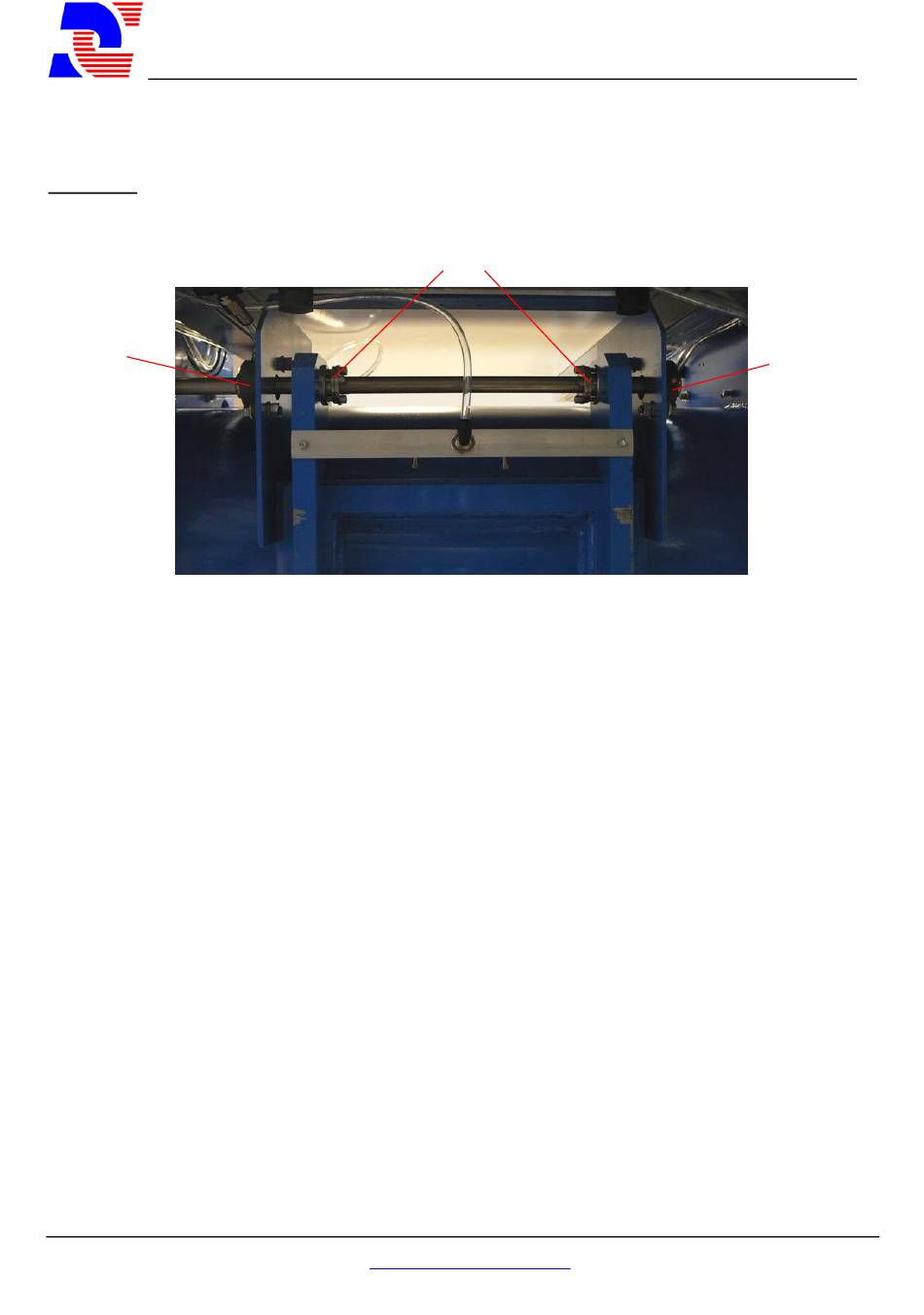

La trappe est articulé autour d'un arbre guidé par trois paliers rotulants :
2 paliers se situent de part et d'autre de la trappe, au plus proche des renforts de
-
liaison de la trappe sur l'arbre d'ouverture de trappe,
1 palier se situe à proximité immédiate du pignon d'entraînement de l'arbre.
-
Le vérin pneumatique diamètre 100 mm et de course 100 mm permet de réaliser
l'entraînement en rotation de l'arbre et de la trappe par un système crémaillère sur
pignon.
Le galet de reprise d'effort assure un guidage optimal de la crémaillère sur le pignon.
Le nettoyage de la trappe lors de l'ouverture par les buses 1Z2 et 1Z3 est commandé
par le même préactionneur que le vérin.
Tél. 04.77.10.10.10 – Fax 04.77.61.56.49 –
Reproduction interdite – Copyright DIDATEC TECHNOLOGIE 2008- page 25
MELANGEUR MALAXEUR – MMR 300
- Notice d'instruction -
Frettes de
serrage
DIDATEC – Zone industriel du parc – 42490 FRAISSES
www .didatec-technologie .com
- email : didatec.technologie@wanadoo.fr
Palier
droit
25/41
