1. Koppla bort anslutningskabeln på
byggnadssidan från strömförsörjningen och
säkra den så att den inte kan sättas på
igen. För att göra detta utlöser du
motsvarande strömbrytare i
husinstallationen.
2. Ta bort lampan från monteringsringen
(1). Lossa skruvarna (2) på lampans
baksida och ta bort lampskyddet (3).
3. Montera vid behov monteringsringen
(1). Monteringsringen ska vara riktad enligt
illustrationen.
4. Gör ett hål i en av de två
gummitätningarna (4). För
anslutningskabeln på byggnadssidan (8-10
mm kabeldiameter) genom den nu
skapade kabelöppningen.
5. Anslut anslutningskabeln på
byggnadssidan till lysterminalen inuti
armaturen enligt figur 2.
6. Stäng armaturhuset igen. Dra sedan åt
låshylsorna (6) för hand.
7. Fortsätt med kabeluttaget i enlighet med
kabelintaget.
8. Placera sedan armaturen i den
medföljande monteringsytan. Fjädrarna (6)
på sidan av lampan ska nu hålla fast
lampan.
9. Slå på strömförsörjningen igen.
Installationen är klar.
Med förbehåll för tekniska ändringar
Svenska

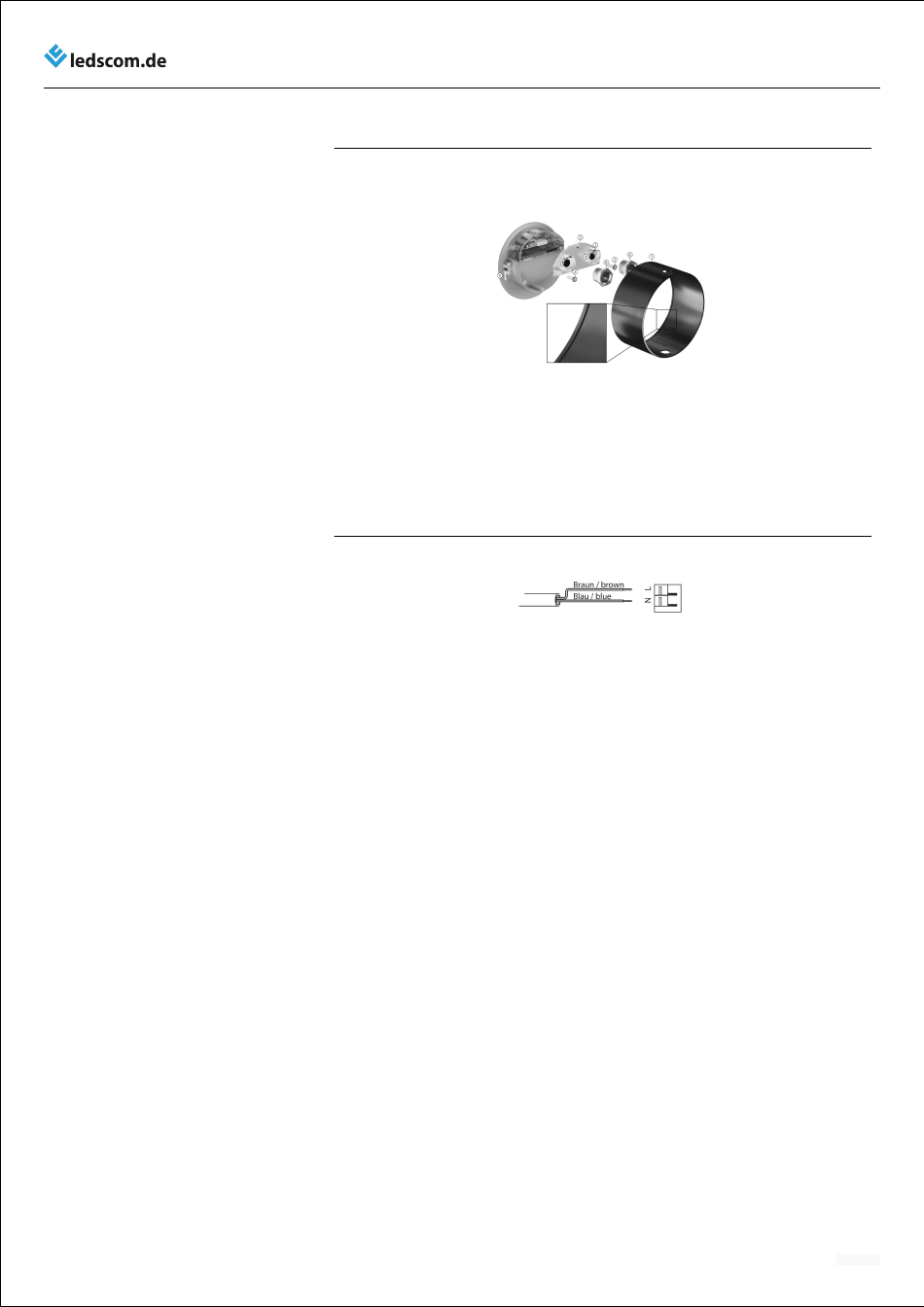

Figur 1
1: Monteringsring
2: Skruvar
3: Ljuskåpa för armatur
Figur 2
Ljus för trappan (LC-EL-056-WW) - Monteringsanvisningar
4: Gummitätning
5: Fjädrar
6: Låsbara hylsor
07/2024
