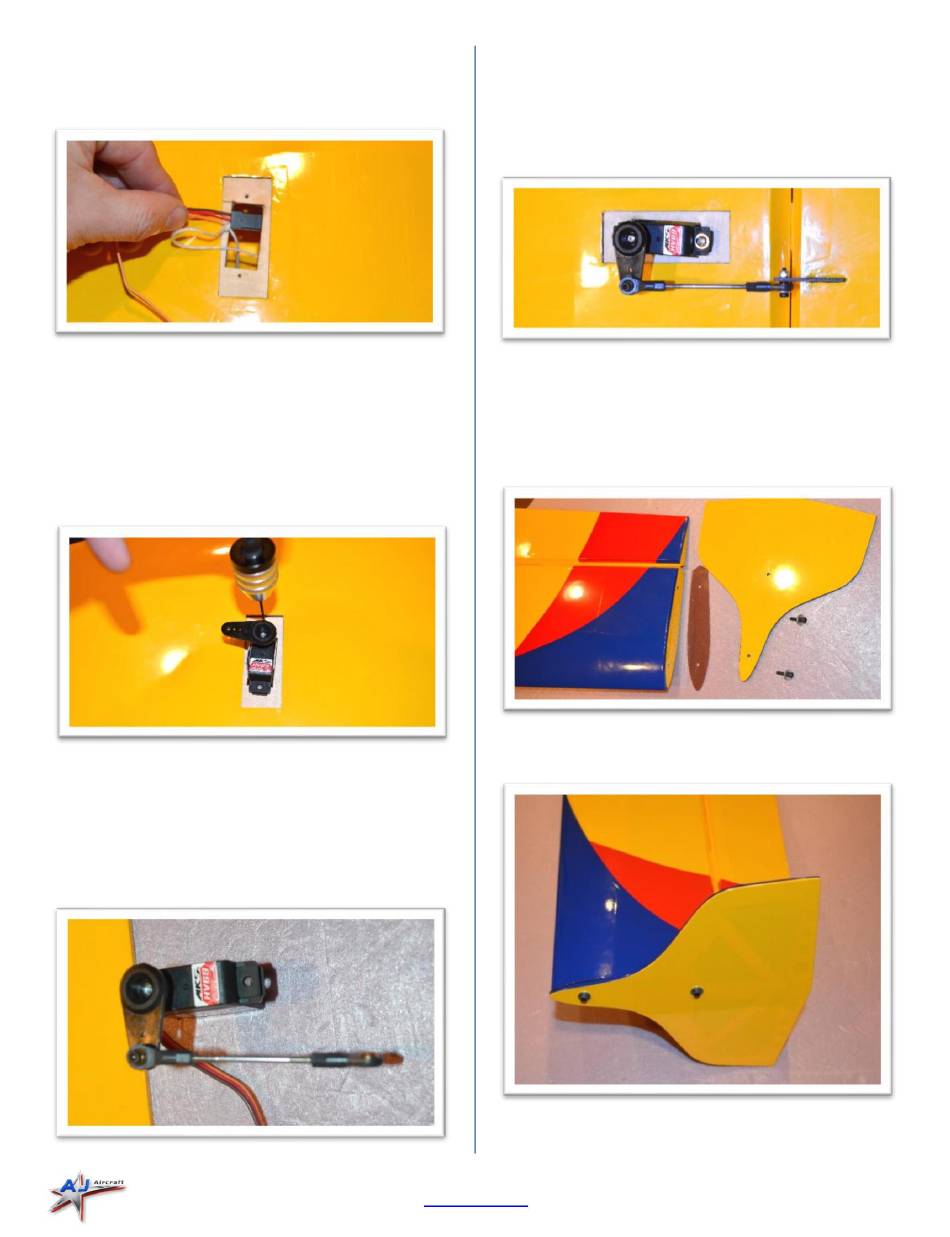

Attachez l e f il d u s ervo à l a c haîne d 'installation e t t irez d oucement l e f il
à t ravers l 'aile p endant q ue v ous i nsérez l e s ervo d ans l 'aile.
Insérez l e s ervo d ans l a p oche a vec l a c annelure d 'entraînement
vers l 'avant d e l 'aile. P répercez l es v is d e m ontage d u s ervo à
l'aide d 'une p erceuse d e 1 /16". R etirez l e s ervo e t a ppliquez u ne
goutte d e c olle C A f ine d ans c haque t rou d e v is d e m ontage. C ela
durcira l e b ois a utour d es v is
et f ournir u ne i nstallation p lus s écurisée. L aissez l a c olle C A s écher
avant d e r éinstaller l e s ervo.
Assemblez u ne r otule à c haque e xtrémité d 'une b ielle.
Utilisez u ne v is à t ête c reuse, u ne r ondelle p late e t u n c ontreécrou
en n ylon p our c onnecter u ne r otule a u p alonnier d e s ervocommande.
(La b ille e n l aiton d ans l e m aillon e st d écalée. L e c ôté l e p lus
large d oit ê tre c ontre l e g uignol d e c ommande e t l e b ras d e s ervo
illustrés c idessous.)
Vérifiez l a l ongueur d e l 'ensemble j usqu'au b ras d e s ervo a vec
l'aileron a u n iveau d e l 'aile. L orsque l a b onne l ongueur d e l 'ensemble
est t rouvée, c onnectez l a r otule a u b ras d u s ervo. ( Ajustez
toujours l a l ongueur d e l a b ielle a vec l e s ervo s ous t ension e t c entré.)
Localisez s oigneusement l es t rous d e m ontage d ans l es
générateurs d e f orce l atéraux e t c oupez l e r evêtement. L es b outs
d'ailes o nt u n é crou b orgne i nstallé s ous l e r evêtement. U tilisez u n
couteau d e l oisir p our c ouper l e r evêtement. ( Utilisez l es t rous d 'une
plaque d 'espacement p our v ous a ider à l ocaliser l es t rous d u b out d e l 'aile.)
Assemblez l a p laque d 'espacement e t l e g énérateur d e f orce l atérale à
l'aile a vec l es v is e t r ondelles d e 3 m m f ournies.
ajaircraft.com
Page 9
